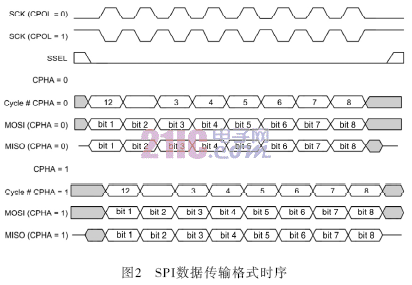

图2为SPI的4种不同数据传输格式时序，描述的是8位数据传输。该时序图水平方向分成3部分：(1)描述SCK和SSEL信号；(2)描述CPHA为0时的MOSI和MISO信号；(3)描述CPHA为1时的MOSI和MISO信号。SSEL信号为低电平，说明SPI工作在从模式。其中，MOSI和MISO信号中的bit1～bit8表示传输的第几位数据。

2 74HC595扩展I/O接口电路
    SPI是一个串行输入输出的接口，使用串转并的接口芯片可以实现扩展I/O口。74HC595芯片为一种常用的8位串转并移位寄存器芯片，本系统利用74HC595来驱动静态共阳LED数码管。74HC595的主要优点：具有数据存储寄存器，在移位过程中，输出端的数据可以保持不变。这在串行速度慢的场合很有用处，数码管没有闪烁感。LPC2103工作在SPI主模式下。

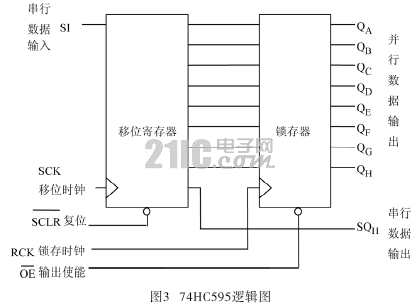

    图3为74HC595逻辑图。图中，SI为串行数据输入引脚，用来连接LPC2103的MOSI功能引脚；SCK为移位寄存器的时钟输入，连接LPC2103串行时钟线SCK；为清移位寄存器引脚；RCK为锁寄存器锁存时钟引脚；即输出触发端与SSEL连接；为输出使能引脚；SQ_H为串行数据输出引脚，连接MISO；Q_A～Q_H引脚为并行输出。当为高电平、使能接低时，SCK产生一个上升沿，SI引脚当前电平值将在移位寄存器中左移1位，在下一个上升沿到来时移位寄存器中的所有位都会向左移1位，同时SQ_H引脚也会串行输出移位寄存器中的高位的值。当RCK产生上升沿时，移位寄存器的值将会被锁存到锁存器里，并从Q_A～Q_H引脚输出。
