开机后先检测手动开关是否有效，若手动开关有效即利用各手动控制开关执行手动操作的项目。若手动开关无效，则启动原点复归程序，各轴进行机床原点复归，先回Z轴再回其它两轴，当所有轴都原点复归成功后才能进行到下一步。若刀具和工装夹具、工件程序均没有变动，可复位到加工预备状态而不进行对刀，若需对刀，则打开对刀开关启动对刀程序，3轴分别对刀，即找工件原点，利用手动各轴移动开关快慢移动各轴，使工件的三个面分别碰触低速旋转的刀具，刚好碰上为止。对好后，按对刀OK确认，再输入刀补，经过程序处理，即形成工件原点也就是编程0点，编程时根据此0点按照图纸计算刀具路径，可使操作者思路清晰，编辑运算简单。操作者编辑的是用户程序，可以编辑刀具轨迹，就是各轴移动坐标，还有移动速度、循环加工时的循环次数等。编好程序后或使用当前程序时，即复位到预备状态：各轴移动到初始位—一个合适的位置，装卸工件方便、不易碰触刀具时，装上工件，按启动即可开始加工，主轴运转，冷却液开，各轴按程序设定坐标移动。当加工结束时，机床复位，即各轴又移动到初始位，主轴停，冷却关，这时可卸下工件，完成加工过程。

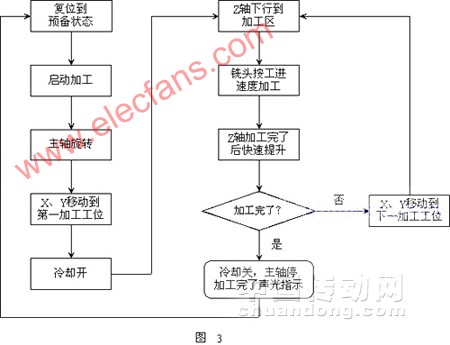

工件的加工流程图如图3所示，以Q7产品为例，胎具上一次装夹15只工件，那么就有30个φ3.7的平底盲孔需要加工，刀具选用φ3.7的2刃钨钢立铣刀，钻削加工，钻削深度1.65mm。在预备状态时紧靠工作台上的定位固定好胎具，按启动后，主轴旋转，待主轴即将达到额定转速时，X、Y轴同时运转到第一加工工位，也就是第一个孔的X、Y工件坐标值，此时冷却液打开、Z轴快速下降到加工区，即铣刀端面即将触及工件加工面，迅速变用缓慢的工进速度开始钻削加工。当加工深度到达设定深度（1.65mm）时，Z轴带动铣刀迅速抬起，抬起的高度为铣刀端面水平方向上碰触不到工件及胎具为准。计数器加1后程序进行比较运算，判断加工是否完了，如否，则X、Y轴继续运转到下一加工工位，再重复Z轴下降加工动作。如加工完了，产量计数器加数、主轴停转、冷却液关闭，同时发出5s声光报讯，用以提醒操作者，各轴移动到初始位：Z轴到上端；X轴到左端；Y轴到外端。卸下胎具后，一个加工周期完成，装上胎具再按启动即开始进行下一轮加工。

　　四、一些着重的电气措施

　　1.主回路加装漏电断路器，相应回路都安装合适的断路器。

　　2.PLC和伺服系统的电源处都分别加有电源滤波器。

　　3.各直流继电器线圈都并接反峰二极管，交流接触器线圈并接阻容吸收回路。

　　4.润滑、主轴冷却都设液位低报警器。

　　5.伺服控制线、人机界面通讯线等使用屏蔽线，并远离电源线。

　　6.在拖链内走线，使用耐折的柔性电缆，并尽量增大拖链的弯曲半径。　

　　7.变频器与PLC、伺服驱动器等保持一定距离。
