引言

　　VGA（视频图形阵列）作为一种标准的显示接口得到广泛的应用。利用FPGA 芯片和EDA 设计方法，可以因地制宜，根据用户的特定需要，设计出针对性强的VGA 显示控制器，不仅能够大大降低成本，还可以满足生产实践中不断变化的用户需要，产品的升级换代方便迅速。

　　在本设计中采用了Altera 公司的EDA 软件工具Quartus II ,并以ACEX系列FPGA 的器件为主实现硬件平台的设计。

　　1 基于FPGA 的VGA 图形控制器系统框图

　　根据自顶向下的程序设计思想，采用模块化设计，我们对VGA 图形控制器进行功能分离并按层次设计。利用VHDL 硬件描述语言逐一对每个功能模块进行描述，并逐个通过编译仿真，最后下载到硬件平台调试。本设计的VGA 控制器主要由以下模块组成：VGA 时序控制模块、分频模块、汉字显示模块、图像控制模块、ROM读取模块等，如图1 所示。

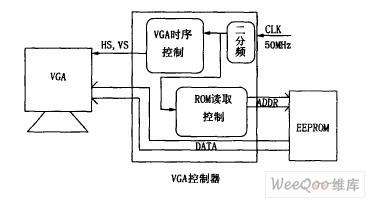

　　图1 　基于FPGA 的VGA 图形控制系统框图

　　2 　主要功能模块设计

　　2. 1 VGA 时序控制模块

　　VGA 时序控制模块是整个显示控制器的关键部分，最终的输出信号行、场同步信号必须严格按照VGA 时序标准产生相应的脉冲信号。对于普通的VGA 显示器， 其引出线共含5 个信号： G,R ,B （3 基色信号） ,HS（行同步信号） ,VS（场同步信号） 。在5个信号时序驱动时，VGA 显示器要严格遵循“VGA工业标准”， 即640 Hz ×480 Hz ×60Hz 模式。

　　对于VGA 显示器，每个像素点的输出频率为25. 175MHz ,因此采用50MHz 的时钟信号，经过二分频模块，得到25MHz 的输入时钟脉冲。依据VGA 时序标准，行同步信号HS ,行周期为31. 78μs ,每显示行包括800 点，其中640 点为有效显示区，160 点为行消隐区，每行有一个脉冲，该脉冲的低电平宽度为3. 81μs （即96 个脉冲） ; 场同步信号VS ,场周期为16.683ms ,每场有525 行，其中480 行为有效显示行，45 行为场消隐区，每场有一个脉冲，该脉冲的低电平宽度为63μs （2 行）。

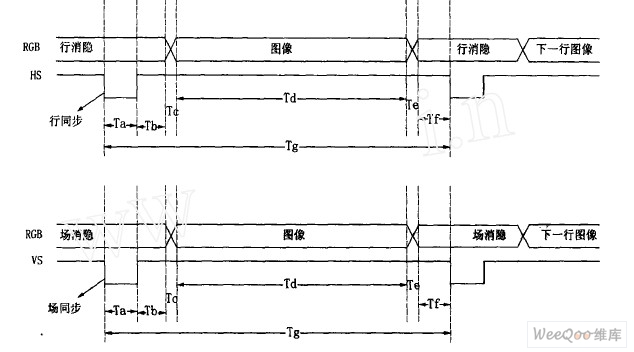

　　图2 VGA 行扫描、场扫描的时序图

　　依据这个标准，把输入的25MHz 时钟脉冲按照对应的像素点数和扫描行数进行分频处理，可以得到最后符合时序要求的行频率和刷新频率。

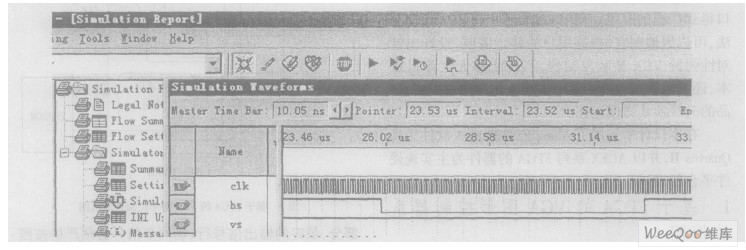

　　利用Altera 公司的QuartusII 软件对VHDL 语言描述的VGA 时序控制模块进行编译、仿真，可得到行同步信号HS , 场同步信号VS 的时序仿真波形，如图3 所示。

图3 时钟信号仿真图

　　由仿真结果波形可以看到，行同步信号的时钟周期约为31. 9μs ，场同步信号的时钟周期约为16。

　　6ms ,达到了VGA 标准时序的要求，可以为CRT 显示器提供准确的行场同步信号。

　　在硬件系统上，通过彩条图案的生成验证了时序生成的正确性，可产生竖彩条、横彩条、棋盘格等多种彩条模式。
