设计并制作一台出租车计价器。调试时采用10Hz方波信号模拟，每个方波代表10m。基本要求：
    （1）不同情况具有不同的收费标准
     白天 1元/公里    晚上  2元/ 公里   途中等待（30s）1元/30s
    （2）数据输出（6位LED数码管显示）
     单价输出2位      路途输出2位      总金额输出2位
    （3）按键（3个）
     启动计价开关      数据复位（清零）  白天/晚上转换

3.4.1模块1：系统设计
 （1）分析任务要求，写出系统整体设计思路
     通过分析，需要实现四个主要的功能模块，分别为脉冲计数模块、定时器计时模块、按键的处理以及数码管动态扫描等功能。
     定时器计时模块主要完成途中等待（即没有脉冲来时）30秒的计时。在启动键按下后，定时器就不停的计时，只要有脉冲来就将计时的值清除为零。如果没有脉冲来，当计时超过30秒时，相应的总金额要按照收费标准计价。
     中断的管理：尽管中断有嵌套以及优先级的功能，但是由于定时器已经使用一个了中断资源，脉冲检测不宜再采用中断方式，而是采用查询方式。由于需要不停的要清除30秒的计时，因此，脉冲的计数不采用定时器的计数方式。
     启动键触发定时器开始工作，而定时器的运行可以作为脉冲计数的标志，只要定时器计时在运行，每来一个中断都应该计数。
     主程序完成键盘的扫描和按键的处理，查询脉冲产生的中断，并完成脉冲的计数。每个脉冲代表10米，则当计数到100时表示1千米的距离，相应的总金额要按照收费标准计价
 （2）选择单片机型号和所需外围器件型号，设计单片机硬件电路原理图
采用MCS51系列单片机At89S51作为主控制器，外围电路器件包括数码管驱动、独立式键盘、复位电路等。硬件电路原理图如图3-9所示。

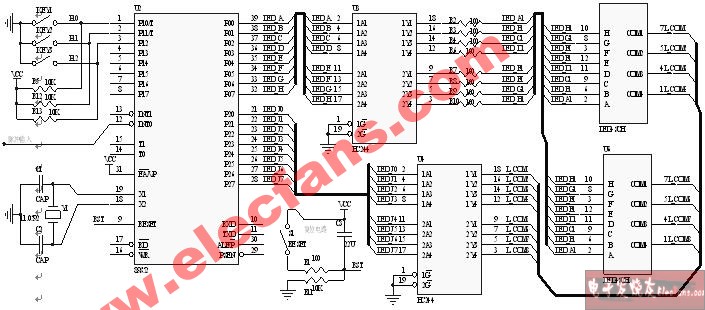

图3-11 出租车计价器的硬件电路原理图

数码管驱动采用2个四联共阴极数码管显示，由于单片机驱动能力有限，采用74HC244作为数码管的驱动。在74HC244的7段码输出线上串联100欧姆电阻起限流作用。
独立式按键使用上提拉电路连接，在没有键按下时，输出高电平。P0口用于输出7段LED共阴极显示代码，P2口用于输出低电平有效的位选码。0～9的7段LED共阴极显示代码：3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH。
    （3）分析软件任务要求，写出程序设计思路，分配单片机内部资源，画出程序流程图
软件的任务要求包括定时器的设置、按键的扫描、按键的功能处理、脉冲的计数、路途等待超30秒的计时以及总金额的计算等。
程序设计的思路：使用中断方式对定时器的溢出进行计数实现30秒的计时。主程序采用查询外部中断标志实现脉冲的计数，由于每个脉冲代表10m,因此，当脉冲计数超过100时，计价器按照收费标准计价。主程序在初始化变量和定时器参数设置之后，进入一个循环结构，循环扫描键盘、查询脉冲的中断、数码管的动态扫描等功能，当脉冲的中断标志被查询到，若路途等待时间未超30秒时，要及时将路途等待时间的值清除为零。主程序的流程图如图3-12所示。

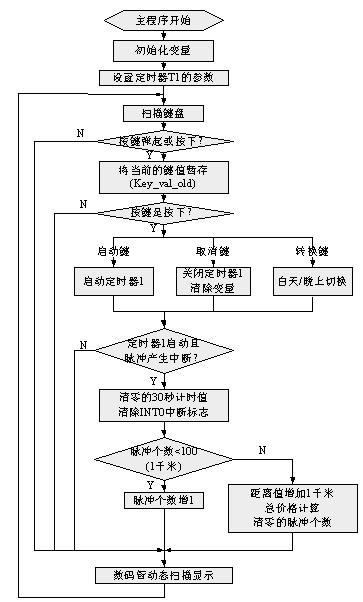

图3-12 出租车计价器的主程序流程图
