离心式通风机是硅酸盐工业中广泛使用的通风机械，如窑炉系统、粉磨系统、除尘系统等的通风。通风机正常运行与否直接关系到机电部门的工作效率。目前通风机的操作和监测主要由操作人员根据机旁仪表手动进行，这种操作方式过于依赖工作人员的操作水平，同时对于工作环境十分恶劣的场合，不适合人工现场操作。为提高通风机系统的自动化程度，提高其工作可靠性，改善操作人员的工作环境，本文基于组态软件设计了通风机的监控系统。本文选择图灵开物Turing Control7.3组态软件所开发的离心通风机监控系统，组态形象生动,可视化特点突出，功能完善,人机界面友好。
1 通风机及喘振现象
    本文的研究对象为5-29-11005离心通风机,通风机流量为4 138 m3/h,主轴转速为2 800 r/m。
    离心通风机特性曲线如图1所示，它显示了离心通风机压缩比与进口容积流量间的关系，当转速n一定时，曲线上点C有最大压缩比，对应流量为Qp，该点称为喘振点。

    如果工作点为B点，要求通风机流量继续下降，则压缩机吸入流量Q<Qp，工作点从C点突跳到D点，通风机出口压力从pC突然下降到pD，而出口管网压力仍然为pC，因此气体回流，表现为流量为零，同时，管网压力也下降到pD，一旦管网压力与压缩机出口压力相等，通风机又输送气体到管网，流量达到QA，因流量QA大于B点的流量，因此，压力憋高到pB，而流量继续下降，又使通风机重复上述过程，出现工作点从B→C→D→A→B的反复循环，由于这种循环过程极迅速，因此也称为“飞动”，由于飞动时机体的震动发出类似哮喘病人的喘气吼声，因此，将这种由于飞动而造成的离心压缩机流量呈现脉动的现象称为离心通风机的喘振现象[1]。
2 系统监控要求
    离心通风机防喘振控制系统主要采集离心通风机运行时的进出口压力、进气温度、流量、振动、噪声等参数。其监控主要包括：影响通风机喘振现象n个状态参量的实时监测，系统设置、诊断、曲线分析和数据管理等功能。
    控制内容包括：离心通风机转速的控制，当系统接近喘振状态时，系统自动调节转速及通风机气体回流阀阈值大小，进一步控制通风机进气量，以此避免通风机喘振的发生。
3 监控系统网路结构

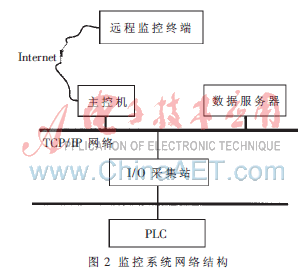

    图灵组态基于网络的概念，以客户—服务器模式，运行在基于TCP/IP网络协议的网络上。图灵组态的网络结构作为一种柔性结构，可将整个应用程序分配给多个服务器,可以引用远程站点的变量到本地使用。服务器的分配可以是基于项目中物理设备结构或不同的功能,用户可以根据系统需要设立专门的I/O服务器、历史数据服务器、报警服务器和登录服务器等。基于图灵组态的通风机远程监控系统采用如图2所示的网络结构。
    在图2的网络结构中，PLC与现场的传感器、变送器和调节机构相连，完成对通风机相关参数的检测和现场的控制。IO采集站只负责设备数据采集，数据服务器集报警服务器、历史数据服务器和登录服务器的功能于一身，负责报警信息的验证和记录，历史数据的记录和用户登录的验证。主控机用以浏览IO采集站上的实时数据，查看IO站点的报警信息，查询IO站点的历史记录，可以实现对IO站点连接设备的控制。在此，主控机其实还充当Web服务器，因为图灵组态Web版运行系统内嵌Web服务器系统处理远程IE端的访问请求，无需额外的Web服务器。远程监控终端通过网络能够在任何地方对通风机进行远程监控。

    要实现图灵组态的网络功能，除了具备网络硬件设施外，还必须对图灵组态各站点进行网络配置。首先必须将所有进入网络的计算机设置成联网运行模式，取一个唯一的节点名，并且将它们的网络参数设置成一致。然后指定服务器和客户，一个站点被定义为服务器的同时，也可以被指定为其他服务器的客户。网络配置的最终目的是可以实现各站点之间的数据共享。
4 图灵组态软件与PLC的通信连接

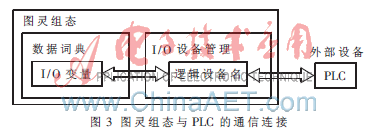

    图灵组态软件内嵌各种PLC驱动程序，用户只需按照设备配置向导选择PLC的类型，软件将自动完成相应驱动程序的启动，建立与PLC之间的通信。如图3所示，图灵组态对外部设备的管理是通过对逻辑设备名的管理实现的，在数据词典中建立若干I/O变量，使之与PLC的数据寄存器之间建立通道，通过这些I/O变量便可以读或写PLC的数据寄存器。

5 主控机监控系统组成及功能
5.1 监控系统主要模块
　 主控机监控软件一般包含以下模块:系统监控界面、实时监测曲线界面、报警曲线界面（实时、历史）和数据报表界面。
    离心通风机防喘振状态监控与分析系统的总体框图如图4所示。图4中各个模块的主要功能为以下几点。
　 (1)实时监测：系统通过TuringControl组态软件实现了对通风机运行所有参数的实时监测，使得通风机当前的压力、温度、流量、振动、噪声等参数直观动态地显示在同一画面上。
