一、海为PLC——实现8路竞赛抢答器：
完全用程序判断各个选手按键抢答的先后，从实现上没有什么问题，但由于PLC是循环扫描运行，它会一次性读入X0-X7的所有输入状态，然后再执行程序，最后将结果输出。如果在一个扫描周期有一个以上选手同时按键抢答即有多个X输入为ON，这时必然是依靠人为的程序去评判先后顺序，这会产生本质上的不公平。如何避免这种情况的发生，最好的方法是使用“开关量输入上升沿捕捉”功能，以硬件中断产生的先后来判断选手按键的先后。
海为PLC具有X0-X7输入“上升沿捕捉”和“下降沿捕捉”功能，提供多达68个中断功能，很好满足这种需求。
假如对X输入和Y输出定义如下：
X0：选手1抢答按键
X1：选手2抢答按键
X2：选手3抢答按键
X3：选手4抢答按键
X4：选手5抢答按键
X5：选手6抢答按键
X6：选手7抢答按键
X7：选手8抢答按键
Y0：选手1抢答成功
Y1：选手2抢答成功
Y2：选手3抢答成功
Y3：选手4抢答成功
Y4：选手5抢答成功
Y5：选手6抢答成功
Y6：选手7抢答成功
Y7：选手8抢答成功

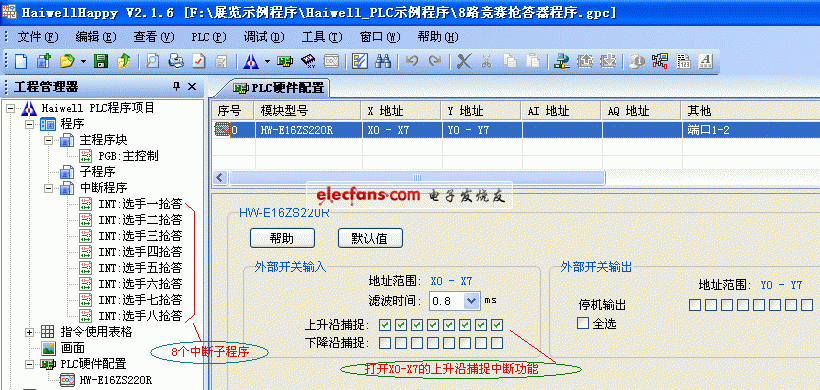

在“PLC硬件配置”窗口选择X0-X7的“上升沿捕捉”，打开X0-X7的中断捕捉功能。如下图：

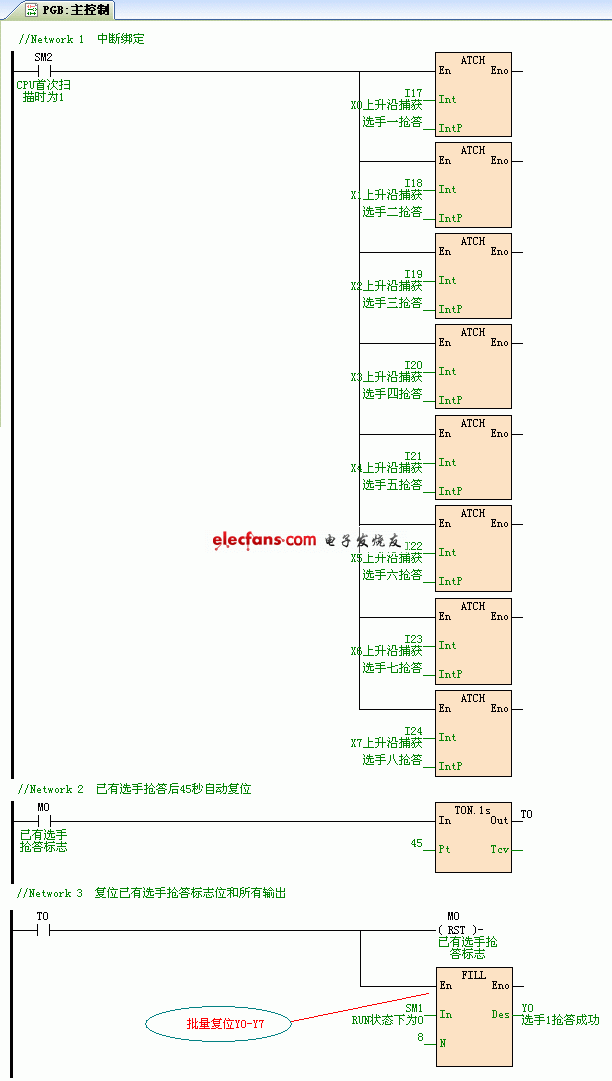

二、主程序——实现中断绑定和自动复位：
