1. 引言

        在很多场合，我们需要对距离很远的控制器进行监测。当距离在几千米的情况下，我们可以使用有线连接，比如采用Profibus-DP总线连接。但当距离有几百千米，甚至更远的情况下，采用上述连接方式的花费将会是惊人的，所以多采用廉价的电话通信进行数据传输。

　　2 .方案比较

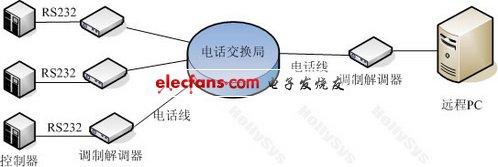

　　通常情况下，每台控制器通过一台Modem和一条电话线连接到远程PC。远程PC与每台控制器之间占用一条通信线路，所以每次只能与一台控制器进行数据通信。该方案监控系统如图1。

　　图1 控制器与远程PC通信方案一

　　在该方案下，每个控制器占用一个电话号码资源、一条电话线路和一台Modem。远程PC通过电话线与每个控制器分别连接，当需要与某个控制器进行数据通信时，通过拨号连接该控制器，进行数据通信。在这种情况下，如果有多个控制器需要与远程PC通信，将会占用多条电话线路。远程PC不可能同时与多台控制器进行数据通信，只能依次轮询拨号每个控制器，不仅Modem每次建立连接会耗费大量的时间，而且浪费大量的通信费用。

　　针对以上方案存在的弊端，本文提出一种新的方案，只采用1条电话线路和一台Modem，即可实现远程PC与所有的控制器进行数据通信。

　　该方案监控系统如图2：

　　图2 控制器与远程PC通信方案二

　　现场的控制器作为Modbus从站(可能是RS232接口的，也可能是RS485接口的，若是RS232接口，可以通过一个很便宜的转换设备将RS232转换成RS485)，将所有的控制器挂接到485总线上，Modbus主站采用和利时公司HOLLiAS LM系列PLC的40点CPU模块LM3108。LM3108的RS485口挂接到485总线上，LM3108通过RS485口采用Modbus协议将各个控制器内需要读取的数据分别读取上来，存储在PLC对应的地址中。

　　LM3108的RS232接口与Modem连接，Modem通过电话线与远程PC连接。当拨号建立连接后，远程PC与LM3108之间拨号连通以后同样采用Modbus协议，此时远程PC作为Modbus主站，LM3108的RS232口作为Modbus从站，远程PC只需要取得PLC中相对应的地址中的数据即可。

　　PLC与远程PC建立连接可以采用两种方式：

　　1)PLC主动呼叫远程PC，可以在PLC中设定时间，或者设定某个触发条件，当条件满足时主动呼叫远程PC建立连接，进行通信。

　　2)远程PC主动呼叫PLC，远程监控人员根据需要拨号，以采集各控制器的数据。
