引言

　　电梯是输送人员或货物上楼和下楼的一个快捷而方便的人性化设备。电梯控制系统是一个集机电为一体的综合复杂系统，涉及机械、电气和自控等工程领域。随着智能建筑规模的不断扩大，同一建筑物内部需要安装多部电梯才能满足人们的基本要求。如何利用先进的电子技术、控制技术、计算机技术相互结合，合理设计楼宇电梯群控制系统，对现代化智能建筑物内的电梯群进行合理管理、综合调度，以提高楼宇内电梯运行效率及人性化服务质量， 具有相当重要的实际意义。

　　智能电梯控制系统已由智能微机综合控制取代传统的继电器控制方式， PLC由于编程简单、语言通俗、维护方便、K抗干扰能力强等优点备受工业控制人员的重视。在电梯行业PLC被广泛地应用于智能电梯控制系统的开发。

　　在电梯工程控制领域，为了提高电梯的人性化服务质量，利用工业触摸屏与PLC结合，完成整个电梯系统各设备运行数据显示和参数设置，以动画的形式通过仿真软件对电梯系统实际运行动态进行模拟仿真，使运行管理人员能够了解整个系统的运行过程。

　　1 楼宇群控电梯智能化监控系统硬件设计

　　1.1 硬件系统的总体框图设计

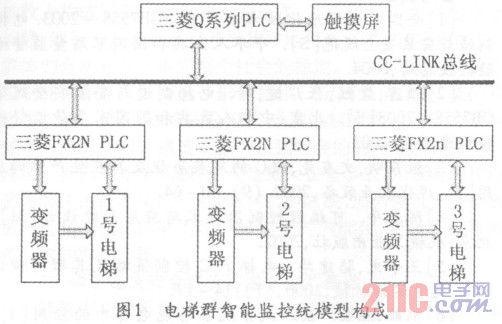

　　为实现楼宇电梯群智能监控系统功能，将整个楼宇电梯群监控系统分为三层：单元电梯动力层、单元电梯控制层、电梯群监控层。电梯的总设计框图如图1所示：

　　单元电梯动力层中包括1- 3号电梯、3台供电梯变频控制调节的变频器。单元电梯控制层由三菱公司出品的FX2n系列的PLC,每个PLC控制一个单元电梯。电梯群监控层由一台三菱公司出品的Q 系列的PLC组成。
