摘要：为了保证雷蒙磨机正常工作，减小磨机故障和提高磨粉质量和效益，均匀适量的给料是保证磨机最佳负荷运作提高效益的基础，需要随时监测磨机负荷情况，防止出现堵机和空转的现象，文中正是基于雷蒙机的工作原理实现了一款雷蒙机自动给料机控制器，并详细论述了给料机控制器的设计方法以及实际设计需要考虑的注意事项。产品投入应用后，性能稳定。
关键词：雷蒙磨机；振动给料机；交流电流采样；单片机调相；可控硅

    雷蒙磨机在滑石等粉体行业将主要向高可靠性、节能、精确、自动工况监视和自动控制等方向发展。其可以采用可控硅供电、交流变频调速、油脂集中润滑、减震等措施，并有工况监测和微机自动控制雷蒙磨粉机等装置。本文从实际项目中为保证滑石磨粉的质量与提高生产效益出发设计了一款基于PID算法的自动给料控制系统；该产品实现对物料的均匀供给从而使磨机处于最佳负荷运转，防止了堵机和空转的现象，其在减小磨机故障和提高磨粉质量、节能增产方面效果显著，文中主要介绍了雷蒙磨机的工作原理以及讨论了在雷蒙磨机自动给料控制设计过程中的详细设计方法以及实际设计需要考虑的注意事项：改产品研制成果已投入使用，操作简便、功能齐全、性能可靠，得到了用户的普遍好评。

1 雷蒙磨机工作原理

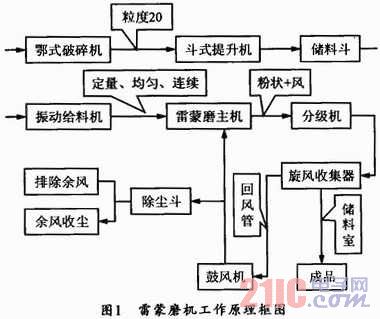

    雷蒙磨机由主机、分级机、鼓风机、斗式提升机、电磁振动给料机、储料斗、鄂式破碎机、管道系统、电控柜等组成。工作原理框图如图1所示。
