我院机电工程系教学楼共五层，照明采用220 V/380 V三相四线供电，一、二层为L1相，三层为L2相，四、五层为L3相，如图1所示。一日，四、五层（L3相）上的灯全部不能正常工作，荧光灯不能启动，白炽灯仅是灯丝发红，一、二层和三层仍能工作。维修电工初步判定为干线中性线断线，造成相电压不对称。经检查确认，干线中性线并未断开，三相电源基本正常，L1和L2两相相电压均正常，L3相熔丝完好，相电压约为170V。维修电工深感不解，不知所措，向笔者求助。

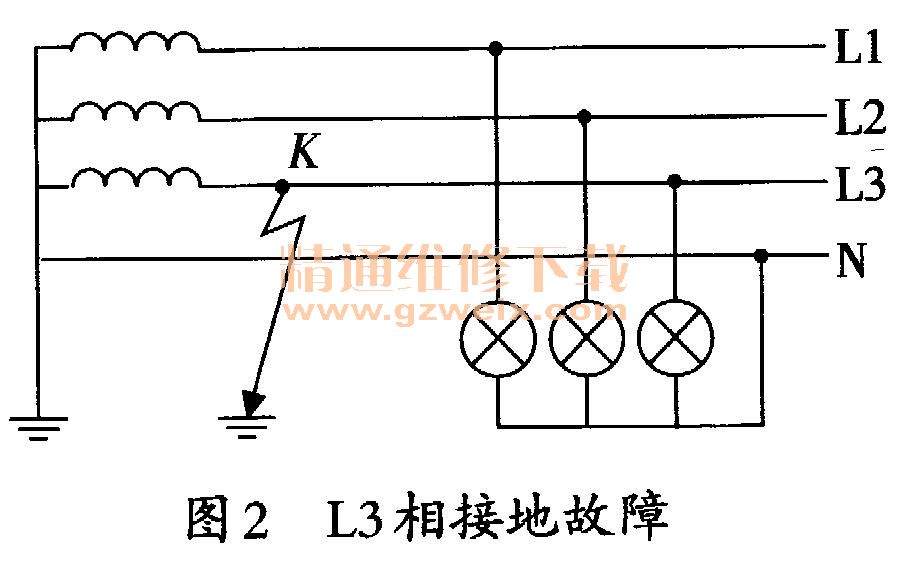

    笔者对故障进行分析：三相电源基本正常，L1相、L2相相电压也正常，说明这两相没有问题，干线中性线未断，只能怀疑L3相线路某处接地。由于低压三相四线供电系统的中性点是接地的，相线路的K点接地以后，通过这两个接地点构成了非金属短路，如图2所示。

    若工作接地点的接地电阻RE=4Ω，故障接地点K的接地电阻RK=12Ω，则通过短路回路的短路电流为

    如果这一电流还不足以使熔丝熔断，尤其是在配用的熔丝偏大的情况下，故障将长时间存在。而这一短路电流可能使L3相严重超负荷，该相工作电压会明显降低，从而导致L3相上的灯具不能正常工作。按上述假设计算，故障电压为
      UK=IKPK=13.7 5×12=165（V）
    按此思路查找，发现在一楼配电室L3相导线绝缘损坏接地，恢复绝缘后故障排除。
