案例三：ZC25-4型，1 000V、 0-1 000Mn。故障现象：在“L”和“E”开路时，指针指示在“00”刻度线稍微不到的位置，在“L”和“E”短路时，指针不到零位。用直流高压数字表测量其“L”和“E”端子间的直流电压为910 V。
    故障诊断分析及修理：根据手柄摇动轻捷顺利的感觉，初步判断该表发电机机械部分没有故障；由于测量“L”和“E”端子间直流电压为910 V，可以判断该表发电机电路和二极管倍压整流部分也没有故障，只是直流电压稍微偏低一点。先调整好输出直流电压。打开表体，调节调速器上的可调螺钉，增加硬橡皮垫与摩擦轮间的压力，提高发电机转子的转速，来提高其输出电压，一边调整可调螺钉，一边测量“L”和“E”端钮间直流电压，直流电压值为1 030 V（直流电压在表计额定电压±10％范围内）。接下来查看测量机构部分，轴尖轴承间隙稍有偏紧，于是调整轴尖轴承间隙，使之适中。检查可动部分平衡，也在正常范围，可动部分没有卡碰，游丝没有受损，游丝在开、合中没有碰固体现象，磁钢间隙无污物。再次检查，“∞”位置已正常；但“0”位置不到，问题依然存在。于是再次打开表体，用万用表电阻挡分别测量该表电压回路和电流回路的电阻，测量后发现电流回路不通，经仔细检查内部接线后发现，位于表计最下方的一根导流丝与大焊片间接触不良，造成电流回路不通。查到问题症结后，将导流丝与大焊片压紧处用镊子再压紧，再次测量电流回路，此时回路接通。检查表计可动部分的平衡有否破坏，情况良好。随后，将表计全部装配好，进行测试，此时表计在“L”和“E”短路时，已经能够准确指示“0”位。最后对表计各刻度线误差进行检定，误差合格，修理结束。
2.4实际修理操作中的注意事项
      （1）在测量机构最容易发生故障的部位是表头可动部分，亦即动圈、导流丝和转轴平衡引起的故障。必须注意：只有在高压电源部分的故障排除后，才能进行测量机构故障的检查修理。
      （2）更换导流丝时应注意：焊上面一根导流丝时，应将指针拨向“0”位置，并用纸片塞人磁间隙中卡住动圈，防止转动，以便焊接。焊下面两根导流丝时，则应将动圈指针卡在“∞”位置，焊好后，取出纸片，查看导流丝在张、合时应无摩擦。严禁使用带有腐蚀性的焊剂。
      （3）平衡调整时应注意：先将表计水平放置，用手轻敲表外壳，使可动部分处于自由状态，然后以指针方向为参考，向前、向后、向左、向右分别倾斜30°，根据指针偏转的情况，再进行平衡调整。
    （4）在绝缘电阻表的检修和误差调整中，经常会遇到重新点划刻度线，特别是换过动圈的表头，多不能重用原表盘的刻度，如果用增减限流电阻来凑对两端的弧长，则刻度线性将起变化，这时要重新点盘和画盘。点盘和画盘是修理中的最后一道工序，必须在前面所有工序问题都解决的基础上，才能进行点盘和画盘工作。注意在画盘过程中，不能碰伤可动部分。
    2.5绝缘电阻表常见故障及其排除方法

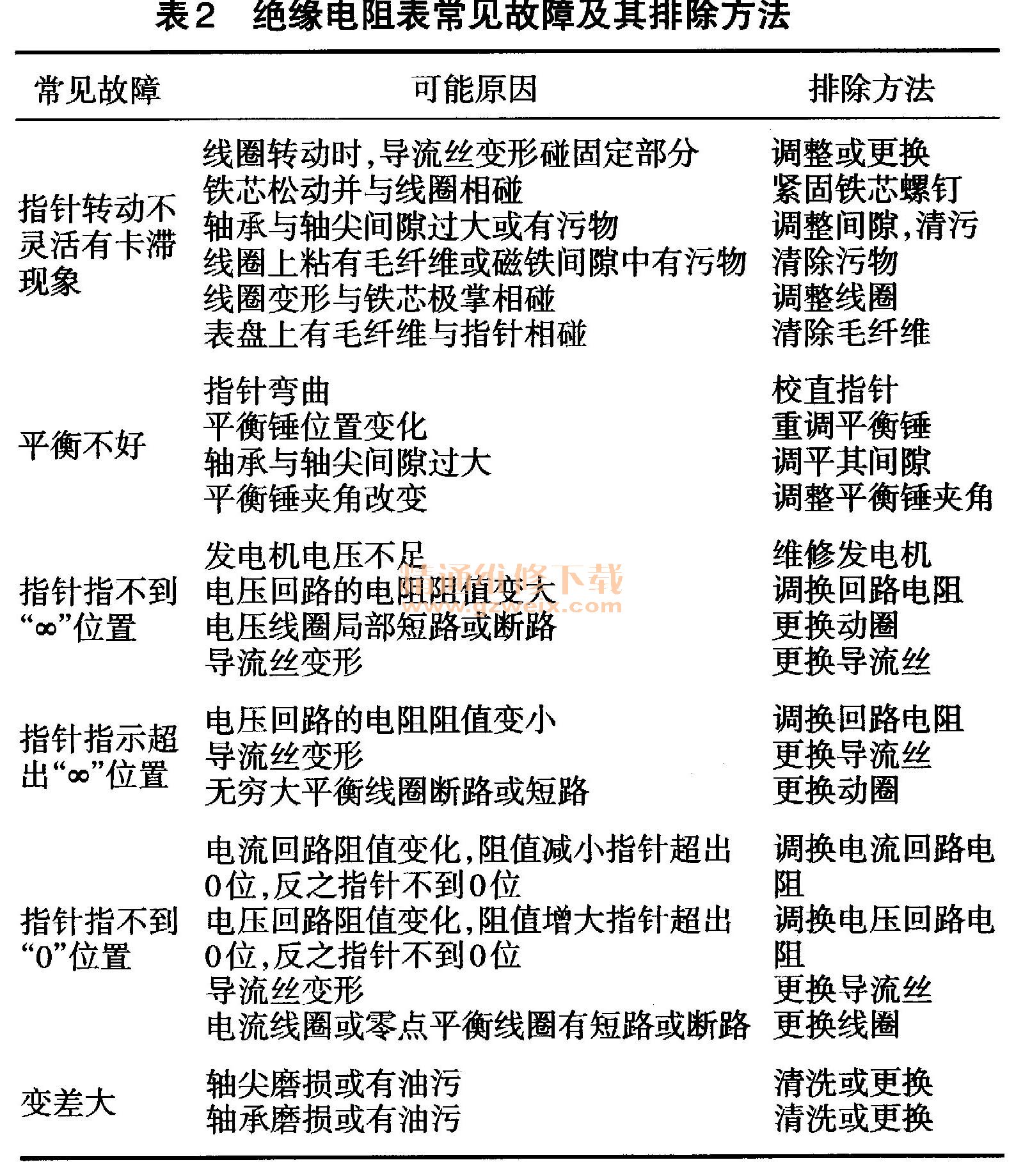

    笔者根据维修绝缘电阻表的工作实践，将遇到的绝缘电阻表常见故障及其排除方法进行汇总，如表2所示。

    3 结论
    总的来说，绝缘电阻表的修调往往需要反复调整很多回。在检查和修理绝缘电阻表时，应遵循这样的原则：先发电机，后表头；先修机械的故障，后修电气的故障，这样可以减少反复拆装修调的次数，顺利排除故障。
