2 SEL保护器在新建降压站优化设计中的应用

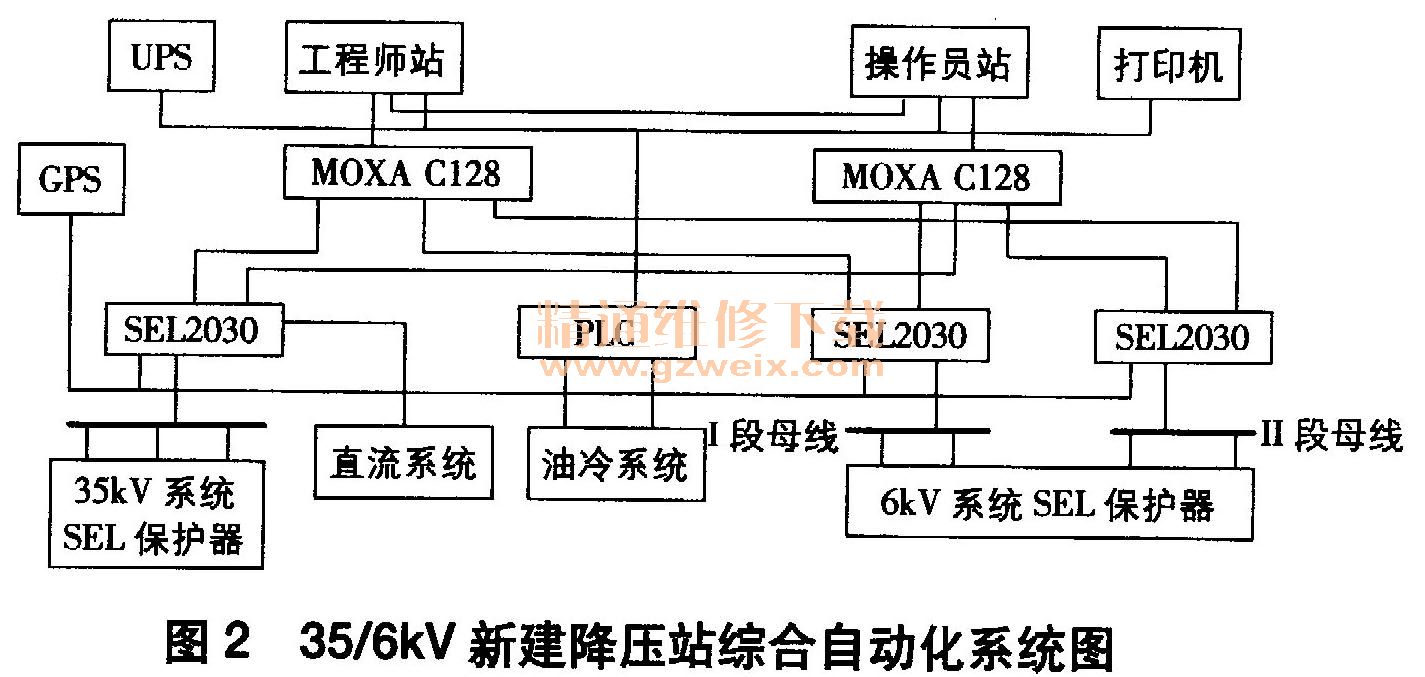

    某新建降压站仍选用SEL保护器作为开关柜的保护，在此基础上构成降压站综合自动化系统，如图2所示。随着对SEL保护器功能的深人认识，充分利用SEL保护器的自身功能，可省去许多常用设备，使自动化系统综合性能增强、复杂性降低、自动化程度提高。

    2．1不用SEL2020改用SEL2030

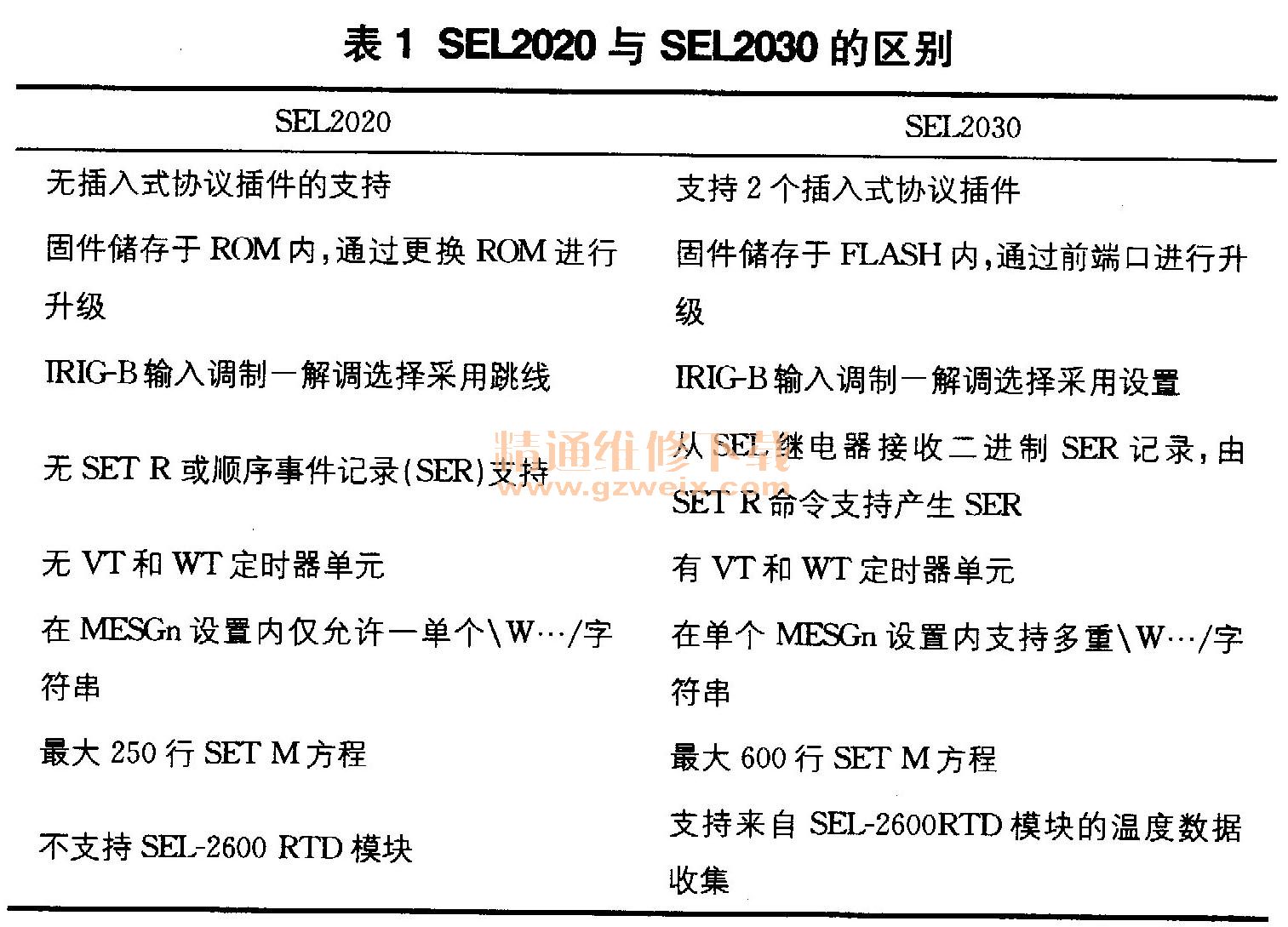

    SEL2000与SEL2030通信器的特点大致相同，主要区别见表1。

    由表1可知，SEL2030优于SEL2020，因此选用SEL2030作为通信器。

    2．2取消常规防跳环节
      开关柜内断路器的防跳闭锁，传统系统由双线圈中间继电器（TBJ）完成。通过合理选择SEL保护器型号，利用保护器自身具有的部分防跳功能并配合DCS软件编程，真正实现正常或故障状态下的开关柜内断路器的防跳闭锁，并提高开关柜的综合自动化水平。
    2．3取消常规的合／分闸位置继电器
    利用SEL保护器具有的断线监视功能监视合／分闸回路断线，并把信号上传到上位机，一有断线即可报警，由此取消了大量的中间继电器。
    2．4 SEL保护器直接装在开关柜上
    随着SEL保护器抗振动和抗干扰能力的提升，原先必须异地安装的SEL保护器现可直接安装在开关柜上，省去了大量的连接导线和保护器柜。
    2．5取消RTU
    取消一直使用的RTU柜，包括柜内的D20M、D20AC、D20S、DZOK等输人输出板和大量输出中间继电器，改由SEL2030通信器把各SEL保护器传来的所有数据，通过MOXA C128串行通信端口直接送到计算机。在这里，所有信号采集、计算（包括有／无功功率、视在功率、有／无功电能等）和保护动作都由SEIJ保护器完成。取消RTU柜，一方面可降低设备投资，省去RTU柜到各开关柜间大量的控制电缆，另一方面，把SEL2030安装在设备相对较少的PT柜内，从各台开关柜的SEL保护器到SEL2030间均只需一根专用通信电缆即可实现信号传输，使系统复杂性降低、可靠性增强、电缆故障率减少、安装维护量减少。
    2．6增加GPS卫星校时系统
    各SELZO3。使用同一个GPS卫星校时系统，使系统时间得以统一。
    2．7取消小电流接地巡检装置
    由于SEL-351A、SEL551C具有零序保护功能，因此只需在6kV所有出线上加装零序互感器，利用SEL-351A、SEL-551C检测零序电流，就可取消小电流接地巡检装置。
    2.8改SEL-501-2为SEL-351 A
    SEL保护器价格不断下降，使其性价比有了很大提高。在6kV系统中，将原一对二的保护装置（SEL-501-2 ）改为一对一的保护装置（SEL-351A），在成本增加不多的情况下，系统可靠性得到了提高。
    2.9增加油冷系统信号远传环节
    图2中的PLC把变压器油冷系统的运行状态送到计算机进行远程监视，这里包括2套油冷系统各台泵的工作状态、水温、油温、油压失常等数字量信号和进口水压、油压模拟量信号。由于SEL2030没有模拟量输入功能，数字量输人端口也不多，增加一块扩展板性价比不高，还不能解决数字量和模拟量都需要传输的问题，因此经比较，选择施耐德TWDLCDA24DRF PLC，并增加一块TWDD-D18DT数字量输人模块和一块TWDAM18 HT模拟量输人模块。因其通信协议与系统通信协议兼容，故油冷系统信号传输问题得以解决。

    3 结束语
    充分利用SEL保护器的自身功能，取消了35kV侧和6kV侧的所有保护器柜、继电器柜和RTU柜，不仅减少了投资，还使配电柜占地面积减少，系统可靠性得以提高。
