摘要：本文针对传统变电站设备信息查询方法花费时间长、设备参数查询不便等问题，提出将二维码技术应用于设备运维管理中，从而实现变电运维一体化，确保变电站的信息共享、设备共管，促进技能的共同提升。

    目前，运维、检修人员都是机械地通过设备履历表及生成管理系统（PMS）来查询设备信息。虽然变电站设备参数履历表存档有序，但是当数据较大时，设备参数查询极为不便；另外，通过PMS系统查询，从设备区到控制室打开计算机查询，虽然方便快速查询，但是对计算机及网络的要求较高。从历次巡视、故障处理及检修来看，不管是运维人员还是检修人员，都是迫切需要快速查询设备信息的。面对日益扩大的电网规模，不断增加的设备数量，如何熟练掌控设备信息，以便更好地开展工作，已成为变电运维人员思考的重点。

    1 二维码技术
    二维码作为一种全新的信息存储、传递和识别技术，
  自诞生之日起就得到了世界上许多国家的关注。美国、德国、日本等国家，已将二维码技术应用于公安、外交、军事等部门对各类证件的管理，海关、税务等部门对各类报表和票据的管理，商业、交通运输等部门对商品及货物运输的管理，邮政部门对邮政包裹的管理，工业生产领域对工业生产线的自动化管理等。重庆市送变电公司已成功将二维码标示技术作为现场人员及材料、设备管理新方式运用于220kV龙兴北变电站新建工程。在传统的项目管理中，项目材料台账繁重，数据量庞大烦琐，材料员需在现场一一核对材料信息及使用情况，工作量非常大。而通过手机安装二维码软件，可对现场各类材料进行盘点清理，提高了工作效率。二维码技术操作简便，只要用手机安装的扫描软件扫一下贴在现场人员工作牌或现场材料标示牌上的二维码，就能将现场人员所属单位、工种类别，物资材料的型号规格、试验时间等重要信息反映在手机屏幕上，大大增强了现场项目部对人、材、机管理的有序性和便捷性。

    2 传统变电站设备信息查询方法
    下面分别针对运维、检修人员在查询设备信息时花费时间长的原因进行分析，介绍了传统查询设备信息方法的缺点。

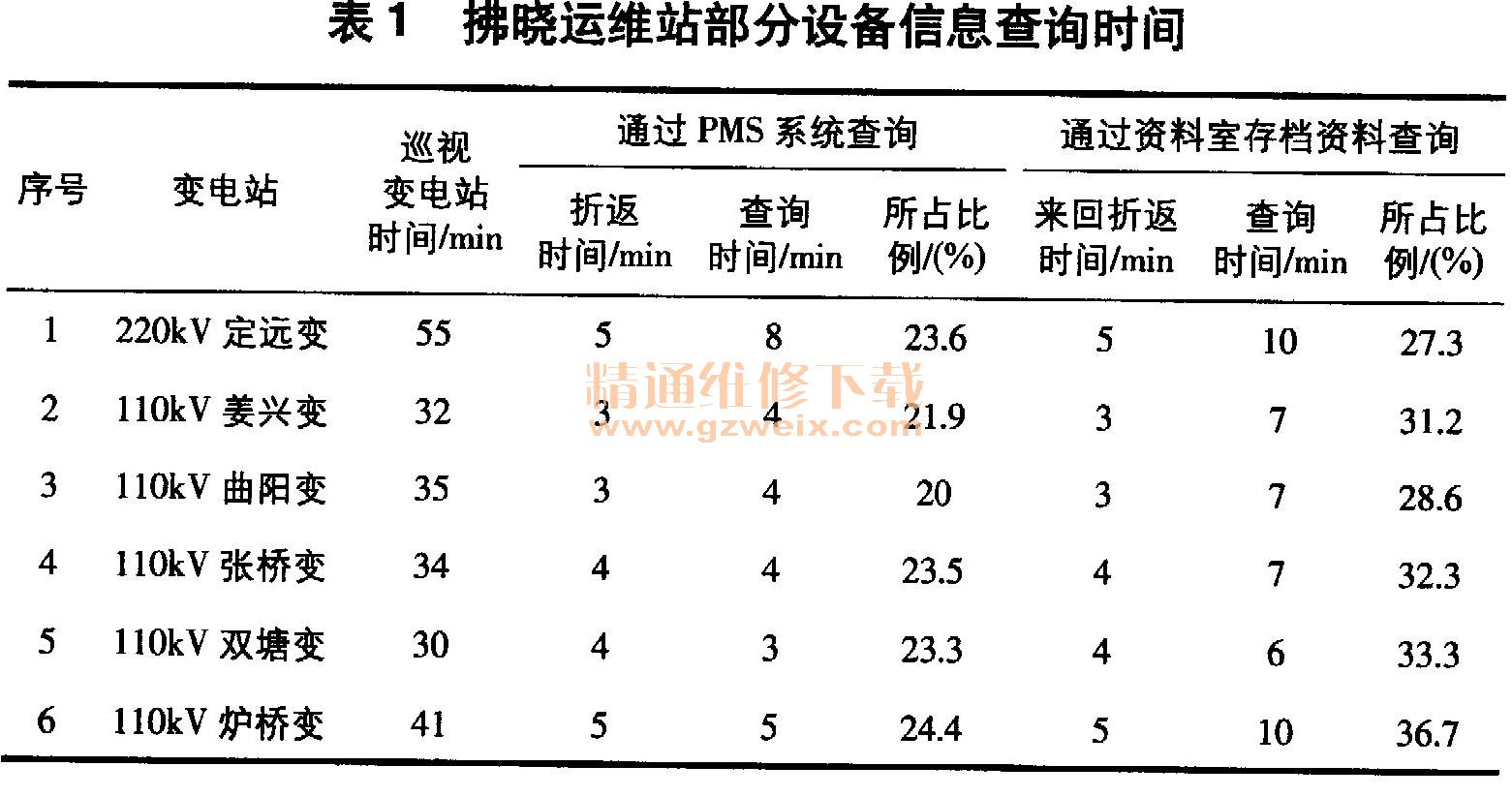

    （1）运维人员查询设备信息。下面以正常巡视滁州拂晓运维站所辖变电站＃1主变及各侧开关为例，分别统计了通过PMS系统及资料室查询设备信息的时间，见表1。

    由表1可知，通过PMS系统查询比资料室查询要快，这也是目前应用较为普遍的方法。在PMS系统不停运、检修的前提下，查询单个设备的平均时间为2min，而巡视整个变电站平均时间为40min，当然这个时间可能受人为责任心不强、控制室计算机运行速度慢、资料室设备信息不齐全等因素影响。由此可见，查询设备信息所用时间在变电站巡视时间中所占的比例较大（约为23%），大大降低了运维人员巡视效率。设备异常时，若通过上述方法查询，势必会延迟对异常原因的判断，增加设备巡视时间，加大运维人员工作量。

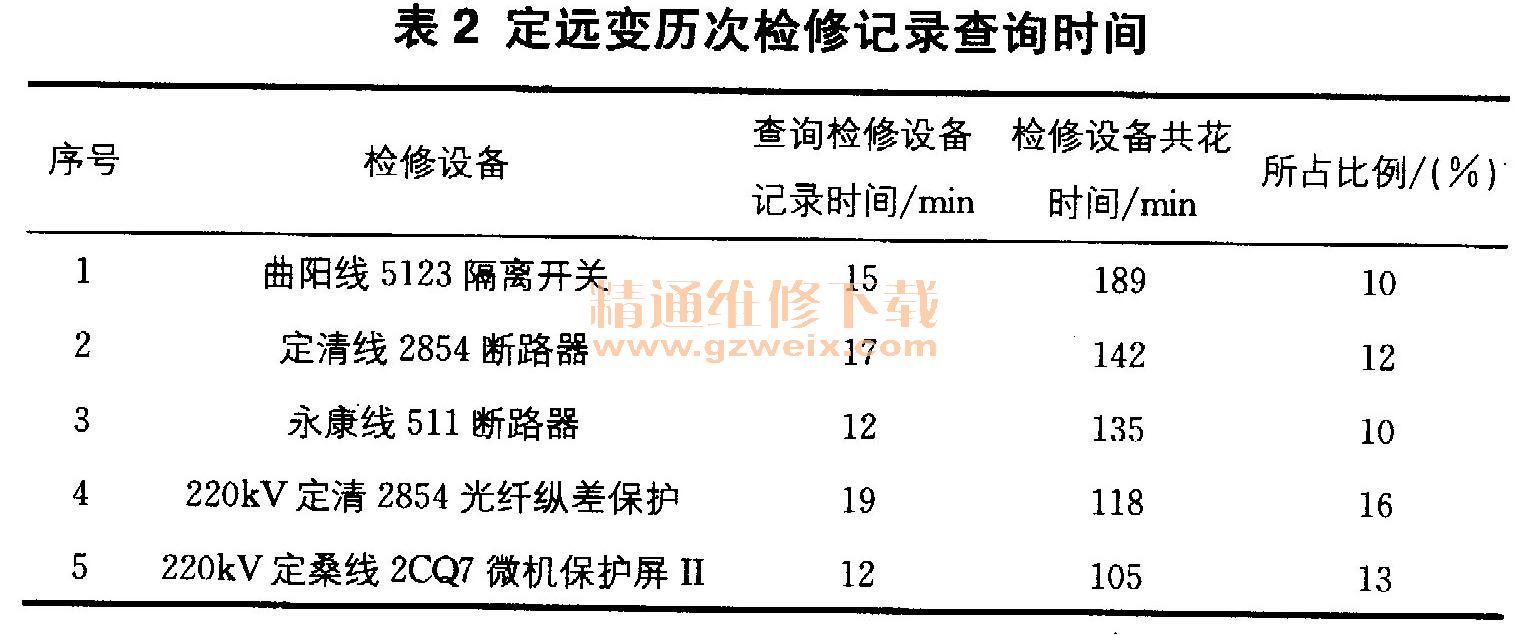

    （2）检修人员查询设备信息。下面对2013年1月至2015年1月220kV定远变的设备历次检修记录查询时间进行统计分析。本次查询时间以PMS系统查询为例，见表2。

    由表2可知，检修人员每次查询检修设备历次检修记录时间占用了约12％的检修时间，给检修人员带来了极大不便。从历次检修来看，不光要查看设备的详细参数，更要了解该设备往年的检修记录以及运行工况，故而会相应增加检修人员的查询时间，给检修人员进行设备“会诊”增加了难度。
    结合上述调查分析及现场运维情况可知，导致运维、检修人员查询设备信息耗费时间长的原因如下。
    （1）大雪、冰灾或夜间巡视给运维人员工作带来了极大不便，特别是在查询设备铭牌信息方面。
    （2）一个220kV变电站，从所需查询的设备到控制室的折返时间在5min左右，加上变电站规模和计算机运行速度慢等，都给查询带来不便。
    （3）国网信通公司每年不定期会对PMS系统进行停运、检修、维护、升级，从一定程度上影响了设备信息的查询。
    （4）变电站内的主变套管、流变等设备铭牌设置较高，需要借助登高梯来查询，这也耗费了大量的时间。
    （5）设备铭牌清晰度受环境影响，或设备铭牌被遮挡，给运维、检修人员观察信息带来极大不便。
    （6）设备老化问题给系统运维、检修带来了不便。

    3 设备二维码
    在现有PMS系统中查询该设备信息，通过信息系统

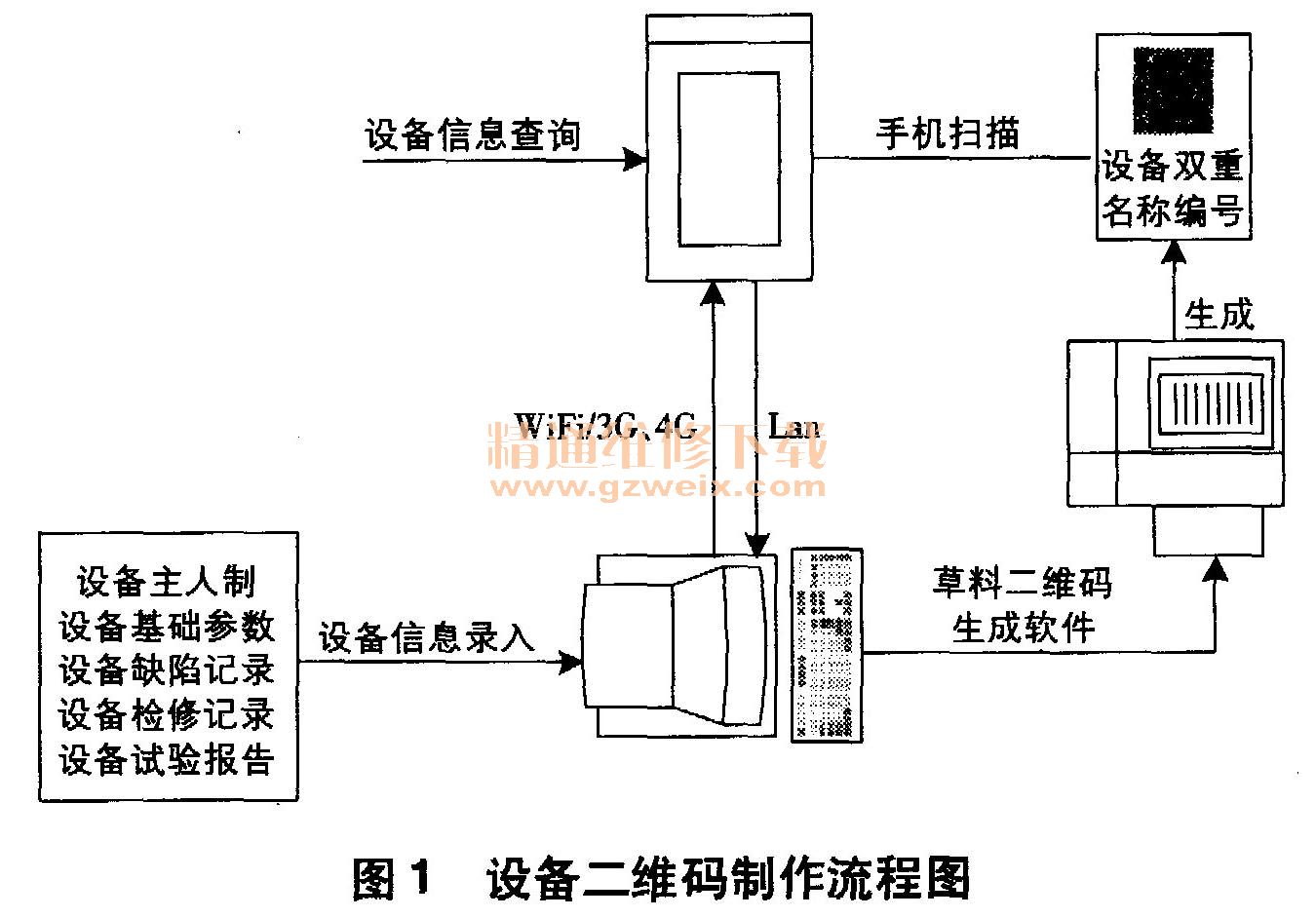

以及二维码生产软件为设备生成唯一的二维码；再将二维码打印在不锈钢卡片上，在设备巡视及检修时可通过移动终端为现场作业人员提供有利的设备数据信息。设备二维码信息制作流程如图1所示。

    （1）从PMS系统中导出设备详细信息（设备基础参数、设备缺陷记录、设备检修记录、设备试验报告等），编辑成文本或导出至Word、Excel，可供手机浏览查看。该信息包括文字和图片内容。
    （2）下载草料二维码生成软件，试用、了解该软件。

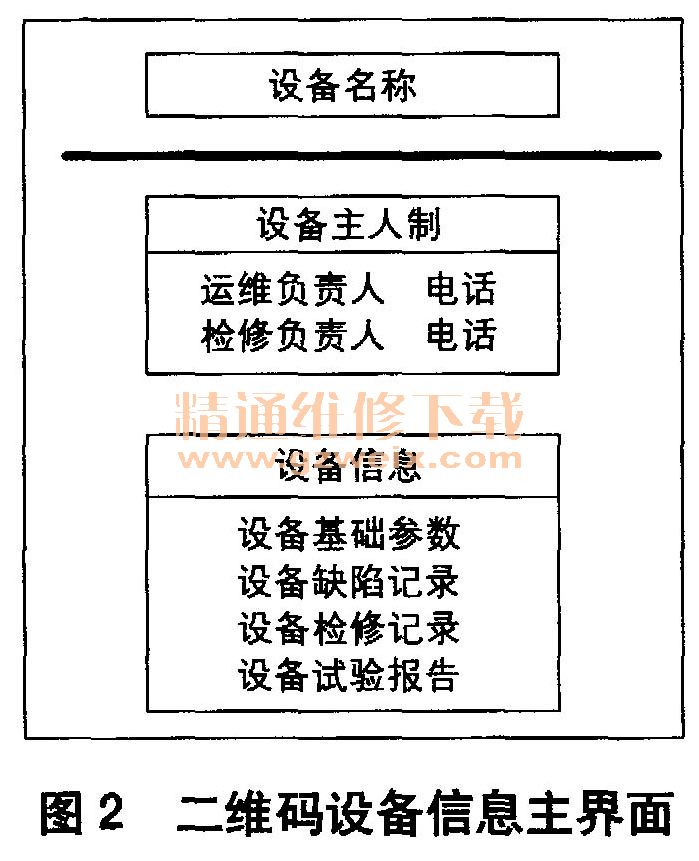

    （3）根据省公司《安徽省电力公司关于建立健全安全设备主人责任体系的指导意见（试行）》，加人设备主人制信息，即增加了设备运维负责人、检修负责人及他们的联系方式，如图2所示。

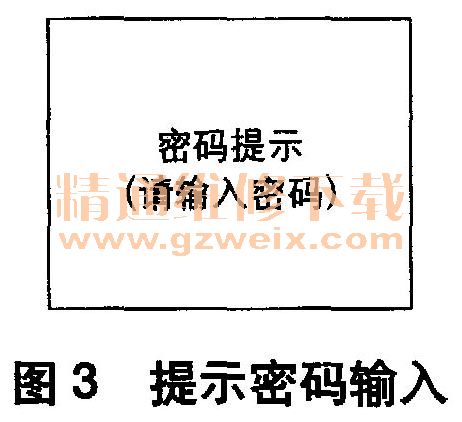

    （4）因涉及到变电站信息保密性，不得由他人随意摄取变电站信息，故为该设备二维码加入保密措施，如图3所示。
