继电保护和安全自动装置是电力系统最重要的二次设备，保护压板是继电保护和安全自动装置实现其功能的桥梁，在系统运行方式发生改变时，往往会相应地进行保护压板的配合投停操作，一旦发生保护压板误投、误停，都可能影响继电保护和安全自动装置功能的实现，严重时甚至会造成大面积停电事故的发生。
    在正常倒闸操作时，保护回路和自动装置的切换，包括压板的投停，都和一次设备状态的改变一样，需要填写到倒闸操作票中，并在执行过程中，履行唱票复诵制度。我们发现，现场的各保护压板大多比较规范，都有明确的标志，包括命名、编号、切换位置指示等，压板投停操作的唱票复诵也执行得比较好。而对规程规定的“现场开始操作前，应先在模拟图上进行核对性模拟预演”的执行情况，却难以令人满意：随着防误闭锁系统的全面投人，一次设备的模拟预演和防误功能已经实现了全覆盖，但涉及二次设备的操作，尤其是继电保护压板的投停操作，如何实现操作前的模拟预演，目前尚无可靠的技术手段。
    通常保护压板都会设置在保护柜的下半部，位置较低且数量密集，标示牌的标签和文字也较小。一旦操作人出现误投或误解压板的误操作情况，而监护人没有提前发现、预警或及时制止，将随时都有可能发生继电保护的误动或拒动，从而酿成事故。
      为了解决上述问题，我们研制了一种继电保护压板投停模拟装置，能够实现压板操作的模拟预演，避免压板误操作事故的发生。如图1所示，该装置主要由底板、指示牌、指示灯组成。底板为中间开有窗口的矩形绝缘板，安装在继电保护压板下方，并与继电保护压板一一对应。指示牌为左右两侧固定有导体的一个长方形绝缘板，正面有“投人”和“停用”两组文字，两组文字的中间固定有一个操作把手。指示牌安装在底板后方，操作把手伸出至底板的窗口外，可带动指示牌在窗口内左右移动。指示灯包括一只红灯和一只绿灯，分别安装在底板上的窗口两侧，红灯和绿灯正常均一端口与电源回路接通，另一端口与电源回路断开。

    如图2所示，在模拟预演某块压板的投人操作时，操作人员在核对装置上方的压板名称、编号无误后，推动操作把手将指示牌水平移动到底板窗口右端，此时底板窗口内指示牌上显示“投人”字样，与此同时，指示牌右侧的导体将原与电源回路断开的红灯端口与电源回路接通，点亮红灯。

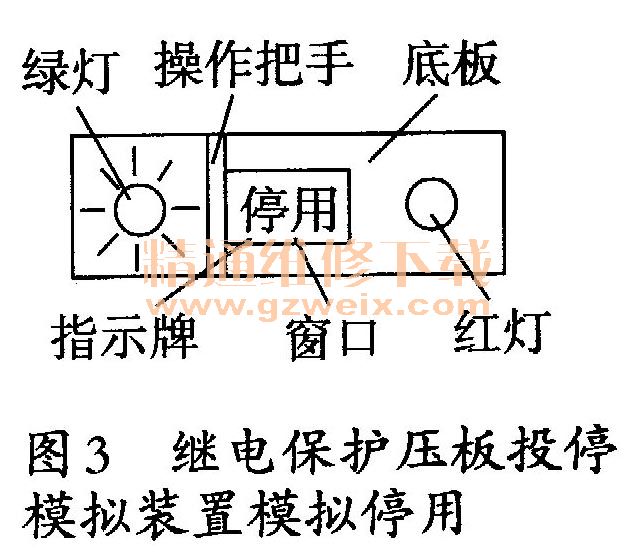

    在模拟预演某块压板的停用操作时，如图3所示，操作人员在核对装置上方的压板名称、编号无误后，将装置操作把手水平移动到底板窗口左端，其所带动的指示牌同时左移，此时底板窗口内露出指示牌上“停用”字样，与此同时，指示牌左侧上的导体将原与电源回路断开的绿灯端口与电源回路接通，点亮绿灯。

    压板的模拟操作完成后，装置指示牌的文字内容和红、绿灯指示，与压板操作后位置对应一致，提示操作人员模拟成功。全部一、二次设备的核对性模拟预演无误后，即可进行正式操作。
    继电保护压板投停模拟装置的使用，可以使操作人员提高对即将操作压板的位置和状态预先认知的能力，杜绝操作中压板误操作事故的发生，大大提高压板操作的正确性。全部操作完成后，保护压板的实际位置与模拟装置的压板位置对应一致，也给变电运维人员和继电保护人员对继电保护情况的巡视和检查提供了方便，装置上的指示灯和文字显示，可以帮助巡视人员直观地了解压板的投停情况，有效地提高了巡视检查的工作效率。
