某日,某县供电公司95598客户服务中心接到一个客户电话,电话里客户说他们家院子里的铁栅栏带电,手碰到铁栅栏有“扎手”感觉,非常担心带电的铁栅栏电到孩子,请求专业人员去看一下。
县供电公司人员很快到达现场。事主是一家农户,房屋临近一条500 kV线路,附近再没有其他中高压线路。房屋前面的院子用铁栅栏进行围挡,铁栅栏有30多米长。铁栅栏和500 kV线路边线距离大约20 m,和500 kV线路走向间夹角很小。

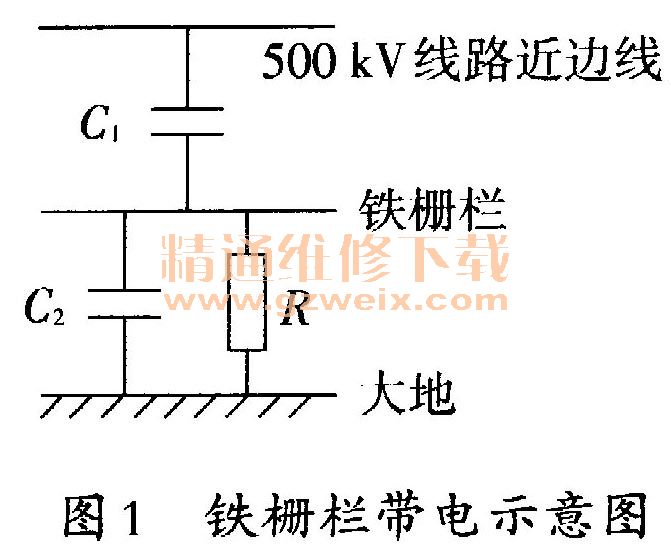

至此基本可以确定,铁栅栏带电是其临近500 kV线路造成的。如图1所示,C,为500 kV线路近边线和铁栅栏间的分布电容,C2为铁栅栏和大地间的分布电容,R为铁栅栏与大地间的绝缘电阻。
为了简化计算可以忽略掉绝缘电阻R,这时铁栅栏与大地间电容C2两端的电压
式中U1为500 kV线路近边线和铁栅栏间分布电容C1两端的电压,为300 kV左右。由于铁栅栏与大地间存在绝缘电阻R,电容C2两端实际电压比计算值要低一些。通常电容C1容量很小,电容C1的限流作用很强,因此这种感应电压一般不会伤及人畜。为了消除接触时的不适感和恐惧感,进行一下处理还是必要的。
进行等电位连接是消除感应电压的有效办法。由于铁栅栏较长,现场采用在铁栅栏两端进行等电位接地的措施。这种等电位连接对接地电阻要求很低,只要接地电阻不大于100Ω就可以了。同时,还对院子内的晾衣铁线进行了单端接地。经过这样处理后,铁栅栏上的感应电压被有效释放,不再有手碰“扎手”现象,解除了客户的担忧和疑虑。
