TAS （Terminal Automation System）配电线路故障诊断及运行监控系统（以下简称TAS系统），由软件管理系统、前端采集装置、接地故障点巡查装置三部分组成，是针对配电线路单相接地故障、过流故障、相间短路故障进行查找的多功能自动化系统。其利用现代电子技术、计算机网络技术实现配网系统的监测、保护和控制，可实现在线采集线路负荷电流、单相接地故障和相间短路故障信息，通过GSM/CDMA通信将监测数据上传至软件管理系统，及时掌握线路运行状态。当发生单相接地或相间接地短路故障时，可远程控制断路器分合闸，将故障区段的电源隔离或切除。利用该系统，可及时准确地判断并切除故障，为配网管理人员提供一双智慧的眼睛。

    1 TAS系统方案
    1.1  TAS系统主要网络设备
    通信服务器：接收前端采集系统装置发回的实时监测数据，将数据上传数据库服务器。
    数据库服务器：保存数据接收终端采集的数据，以供客户端查询、分析、显示。
    客户端：完成数据的查询、判断、统计、分析、显示等功能。
    1.2 TAS系统方案设计
    TAS系统是由后台监控管理软件、无线通信网络、一体化真空断路器和前端采集装置四部分组成。
    （1）后台监控管理软件。主要用于接收、分析处理线路上各前端采集装置（FTU， DTU）发回的在线监测数据，实时监控线路运行状况。当线路发生故障时系统可快速确定故障区段，并通过前端采集装置（FTU ）远程控制断路器分合，隔离或切除相应故障区段。
    （2）无线通信网络。无线通信网络在系统中的主要功能是实现对指令的传达，以提高用电的可靠性。在电网运行过程中，调查配网系统的整体运行情况，然后将系统合理地分为多个不同的运行阶段，在每个阶段都配置监控终端，从而实现下位同上位之间的直接连接。在工作过程中，电网上位就是电力技术人员将指令发送到监控终端，再将上位指令传送给具有承载能力的输送设备上。当然，在实际运行过程中，也可以整理下位数据，然后将数据合理地反馈给上位。
    （3）一体化真空断路器。一体化真空断路器与通信系统连接时，可以实现自我控制，检测线路中存在的问题，确定线路出现故障的所在区域，并对故障区域进行隔离，避免故障范围扩大，从而确保非故障区域内线路的稳定运行。在一体化真空断路器与通信系统进行连接时，可以把运维人员纳人到控制系统中，这样一方面确保运维人员对线路整体情况的了解程度，一方面使得设备可以对自身存在的缺陷进行弥补。
    由真空断路器本体、取电单元、测量单元以及前端采集装置结合的一体化真空断路器，可以方便地完成线路运行状态的信息监测，支持移动GPRS无线数据传输通信方式，支持监测数据上传至监测管理软件，实现运行线路的监测、保护和控制。一体化真空断路器主要特点如下：①具有无线GPRS/SMS数据传输通信功能，可接入馈线自动化主站系统；②采集三相电流、电压以及断路器状态信号；③可监测线路接地、短路、过负荷、三相不平衡等故障信息，根据系统设置完成跳闸或报警输出；④支持保护定值的远程修订，支持远程分合闸操作；⑤绝缘套筒与真空灭弧室一体化设计，结构小，安装方便；⑥取电单元与真空断路器本体一体化设计，采用小型化、轻量化的高压电容直接从10 kV导线取电提供设备工作电源，受环境位置、天气及负荷大小等外界因素的影响小，彻底解决了雷电引起的铁磁谐振造成电压互感器炸裂的问题；⑦具有良好的抗电磁干扰能力，保证数据的正常采集、处理和发送工作不受干扰；⑧自带储能设备，保证线路停电时储能设备能正常工作不低于120 h，并满足断路器连续分、合闸10次以上操作。
      （4）前端采集装置（FTU，DTU）。在线监测线路运行状况，并通过GPRS网络将实时监测数据发送到软件管理系统；在线采集线路负荷电流、电压、断路器状态信息；可监测单相接地故障、过流故障、相间短路故障并将故障信息上传监控管理软件；可实现断路器的远程控制操作。其主要功能和特点如下：①可以准确监测单相接地故障区段和相间短路故障区段，故障定位快速，比逐段推拉、逐级杆塔检查等传统方法省时省力；②可根据控制命令远程控制断路器分合，切除故障区段，缩小停电范围，减少停电时间；③可实时监测线路负荷电流，对过负荷、缺相运行、负荷三相不平衡度越限等情况进行报警；④投资少，系统只需对原有断路器进行改造，不用购置新的断路器；⑤施工简单方便，前端装置自带取能电源，不需额外安装电压互感器提供低压电源。
    1.3支持移动互联服务模块
      通过移动互联带来的便捷，可以实现配网运行信息和线路故障信息的快速共享，减少信息逐层传递所耗费的时间。通过安装在手机等移动终端上的APP进行系统数据展示，移动终端通过专用SIM卡，通过APN访问TAS系统，既保证了数据的安全，又打破了传统系统依靠电脑客户端获取数据的束缚。可以让运检人员随时随地获取运行数据，降低了系统使用门槛，消除了获取信息的环境限制。
    2TAS系统主要特点
    （1）系统不需要采用专用智能型断路器，通过与普通户外柱上真空断路器组合，可对现有真空断路器进行改造利用。
    （2）前端采集系统装置工作电源取自运行线路，避免了受自然环境的影响，使用简便、可靠、免维护。
    （3）系统采用GPRS网络完成通信，不用自行建设通信网络，通信费用低廉，网络稳定可靠、免维护。
    （4） GPRS网络传送数据速度快，系统采集数据量大，可实时分析线路运行状况，使用方便快捷。
    （5）系统人机界面友好，效果直观，操作简单，使用方便。

    3 实施效果分析
    该系统在岐山县供电分公司运行以后，运维人员可及时、准确地了解线路运行状态，对线路运行过程中出现的故障和突发事件第一时间做出反应，根据实际情况，及时调整电网运行方式。线路发生故障时，能准确地定位故障区段，判断出故障类型，为维护人员迅速排除故障提供了可靠的科学依据，极大地缩小了停电范围、缩短了停电时间，并成功避免了铁磁谐振引起的电压互感器炸裂现象，提高了配电管理和服务水平，取得了良好的经济效益和社会效益。
    3.1提高供电可靠性
      由于岐山县供电分公司开发区配网覆盖范围大，支线多，线路较长，经过对线路的合理分段，以及适时调整定值，线路出现故障后，可以及时隔离故障区域，避免全线停电。由于系统可以直观、清楚、准确地反映线路运行状况，运维人员可以缩短故障处理时间，减少人力物力的投人，减少了停电损失。缩小停电范围和减少停电时间如表1所示。

    3.2降低巡线工作强度

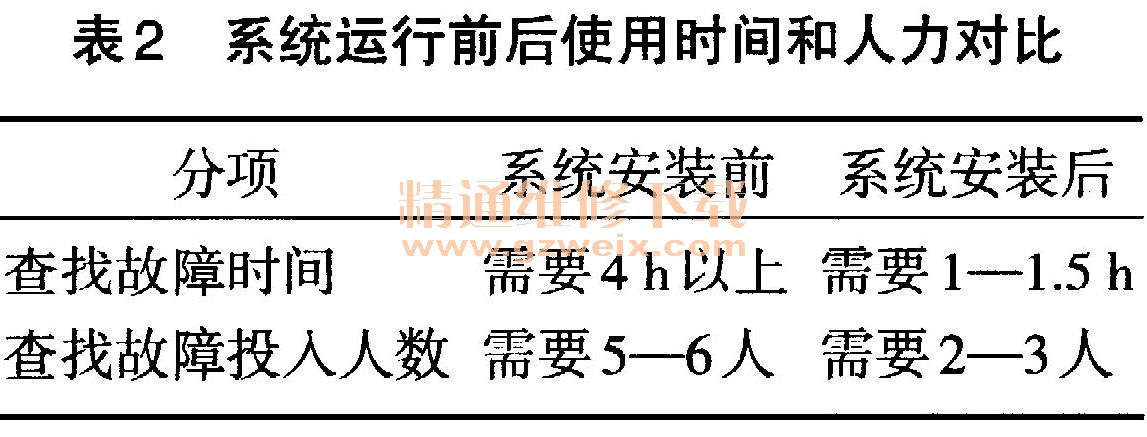

    接地故障是线路故障中最常见最难排除的，线路运行环境复杂，以前接地故障只能采用逐级推拉的方式，费时费力。有了该系统，线路发生故障后，系统就发出警报，明确标出故障区段，线路相关人员根据故障提示信息，有目的地排除故障，减少了巡线工作量。系统运行后节约时间和人力如表2所示。

    3.3经济效益分析
    处理一次故障，人100元／人，出车费用按300元／次计算。每次可节约定员2人，出车费用减少50%，节约费用350元／次；减少停电时间2h。
