工作人员在电力电缆配电室进出线柜安装电缆头时，型号稍大的电缆特别是铜芯电缆特别难以折弯，需要几个人合作，工作起来费时费力，非常不便。而有些进出线柜的空间特别狭小，操作不便，小小的一个电缆折弯工作有时却成了工作人员棘手的难题。
    我们通过调查分析发现，电缆头折弯平均用时19min，对240 mm2以上粗重的电缆头折弯时间更长，平均时间为26 min，特别是气温低的季节，电缆外皮伸展性差，需要先对电缆外皮加热，工序繁琐，费时费力，电缆头折弯时间长达30 min以上。
    为了提高进出接线柜电缆头折弯工作的效率，我们研制了一种专用电缆头折弯装置，该装置由一个电缆头支撑件与一个施压件组成，使用该装置一个人就可轻松地将240 mm2以上的铜芯或铝芯电缆头折弯。

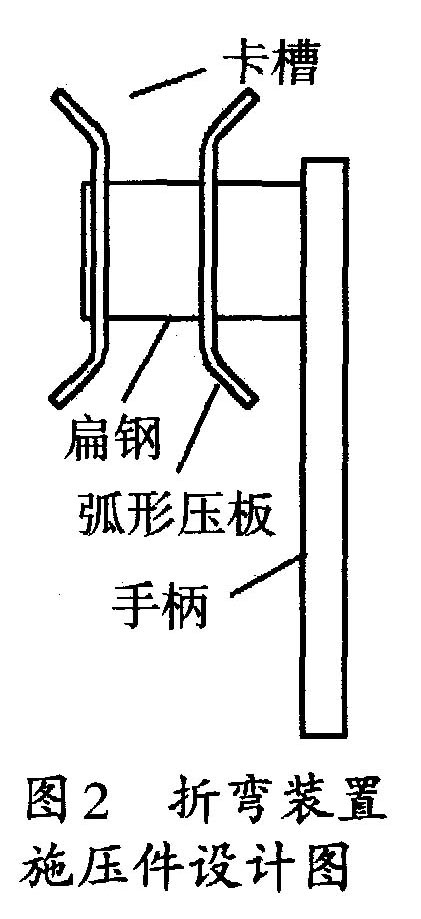

    折弯装置支撑件的结构是，在一根螺杆的螺纹一端安装有一个螺母，在螺杆另一端到螺母之间纵向滑动配合安装有一个管套，在管套的一侧靠近另一端纵向设有一个长条孔，在长条孔外侧对应的螺杆上固定一个从长条孔内伸出的前支杆，在长条孔内侧的管套上固定一个与前支杆长度相应的后支杆，在后支杆上转动配合安装一个套管。折弯装置施压件的结构是，在一根手柄的前端平行固定安装2只弧形压板，组成一个槽长小于电缆弯曲半径的卡槽。两部件的设计图如图1和图2所示。



    该装置特别适用于240mm 2以上的铜芯或铝芯电缆头安装时折弯，使用时根据电缆型号的不同，用螺母调整支撑件前后支杆之间的距离，然后将电缆头放在前后支杆之间，再将电缆头放在施压件弧形压板弧形槽内，下压手柄即可轻松完成电缆头的折弯工作。
    使用电缆头折弯装置以后，折弯进出接线柜电缆头的时间由原来的26 min减少为8 min，操作人员由原来的2-3人减少到1人，而工具制作成本仅为350元，已在我公司得到推广应用。
