随着建筑智能化的发展，给排水、消防系统已经嵌人到建筑内部，在带来方便和提高安全性的同时也带来了一定程度的漏水隐患。尤其在摆放有精密且价格昂贵仪器设备的实验室、机房等地，如果发生漏水后果不堪设想。因此，进行防漏水监测显得尤为重要。现有的漏水监测必须由工作人员到现场或者在监控室进行监测，发生漏水后无法远程通知其他工作人员，使漏水不能得到及时处理。因此，设计一种具有短信报警功能的防漏水监测系统显得尤为重要。

    1系统结构

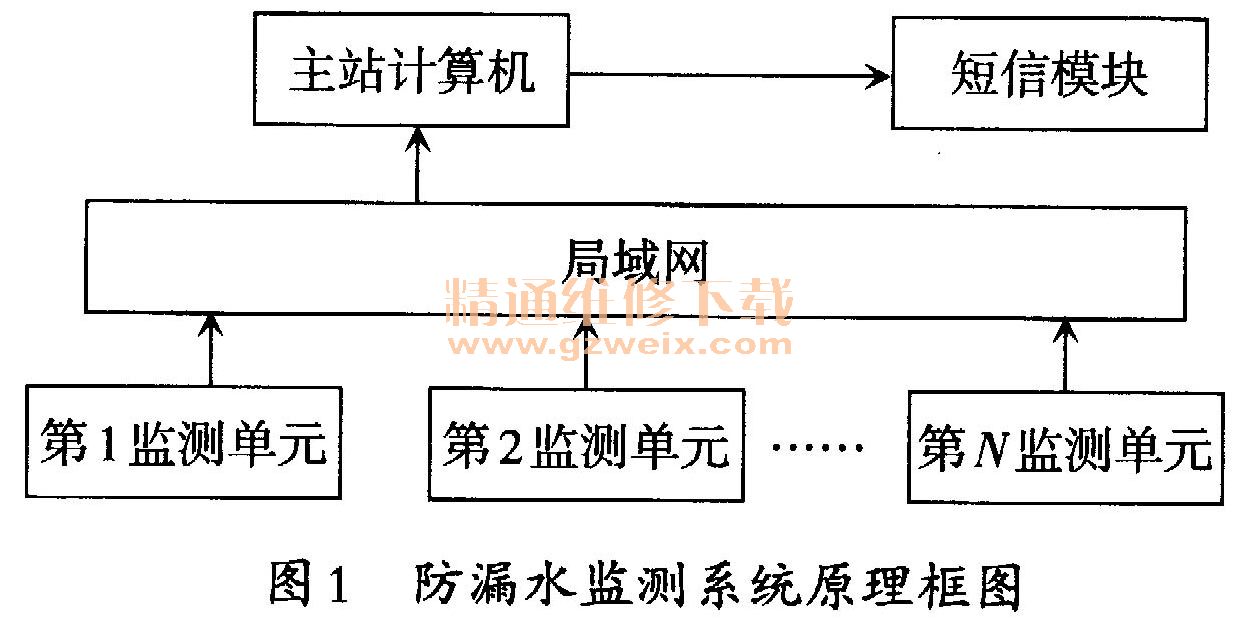

      防漏水监测系统原理框图如图1所示。该系统主要由主站计算机、短信模块和若干监测单元组成。主站计算机与短信模块放置在集中监控室，各个监测单元放置在需要监测的房间，监测单元与主站计算机之间通过局域网连接。当监测单元监测到漏水时，本地发出声光报警，并将该信息上传给主站计算机，主站计算机通过用户界面显示该漏水信息，并通过短信模块将漏水信息发送至工作人员手机上。

    2监测单元
    监测单元由单片机、串口服务器、报警器以及若干漏水检测传感器组成。其原理框图如图2所示。

    当漏水检测传感器检测到漏水后，其内部动合触点导通并为单片机感知，单片机将该信息通过串口服务器经局域网上传给主站计算机，同时单片机驱动报警器发出声光报警。监测单元漏水检测传感器的个数m（m为大于等于1的整数）可根据具体需要设置。其电路图如图3所示。

    本文中单片机选用80C52，串口服务器的串口为TTL电平，故可直接与单片机的串口连接。漏水检测传感器的输出形式为动合触点，即检测到漏水后其内部动合触点闭合。报警器的工作电压为交流220V，故单片机经继电器KR1对其进行控制。

   3工作过程
    本装置的软件主要包括单片机程序以及主站计算机软件。写人相关工作程序后，其工作原理与过程如下。
    监测单元上电启动后，单片机即开始对漏水检测传感器内部的动合触点进行监测，当发现某一漏水检测传感器内部的动合触点闭合后，即判定发生漏水，单片机将“漏水”信息发送至主站计算机的同时驱动报警器发出报警，若无漏水，则将“无漏水”信息发送至主站计算机。
    主站计算机启动后，会对各个监测单元进行监听，当收到监测单元发出的“漏水”信息后，在用户界面上进行显示，同时通过短信模块发送工作人员手机，以便工作人员及时赶到现场进行处理，若与监测单元通信超时，则在用户界面上显示通信超时报警，以便工作人员对通信线路进行检查。
