在对某35 kV变电站母线各项指标考核中，发现1号主变高压侧电能表示数不正常，前往检查。
    其主变35 kV侧采用三相三线制电子式电能表计量，现场电压电流大小正常，感性负荷。用三相电能表现场校验仪接好线，实时相量图（草图）如图1，与正常图示不同。校验仪是将接到其Uu端子上的电压作为U相电压Uu，以Uu为参考相量，然后测量接到其他端子上的电压、电流的相位与此电压的相位关系来确定其相别。三相电路各相的内在性质是没有区别的，相别U、V、 W纯粹是人为命名的，校验仪无法一一对位具体识别，但可识别它们间的相位关系，影响计量的也仅是这种相位关系。如接到Uu端子上的电压不是U相电压，那么识别出的各相电压电流相别都会与实际相别不同，但是超前滞后的关系不变。

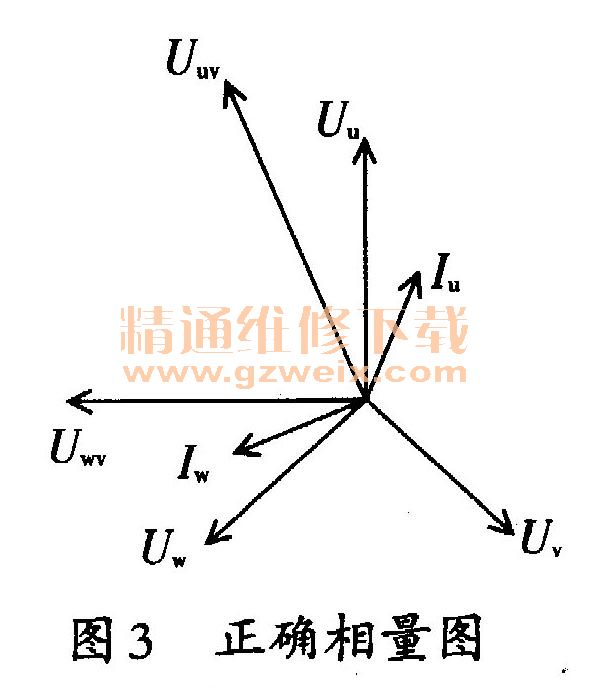

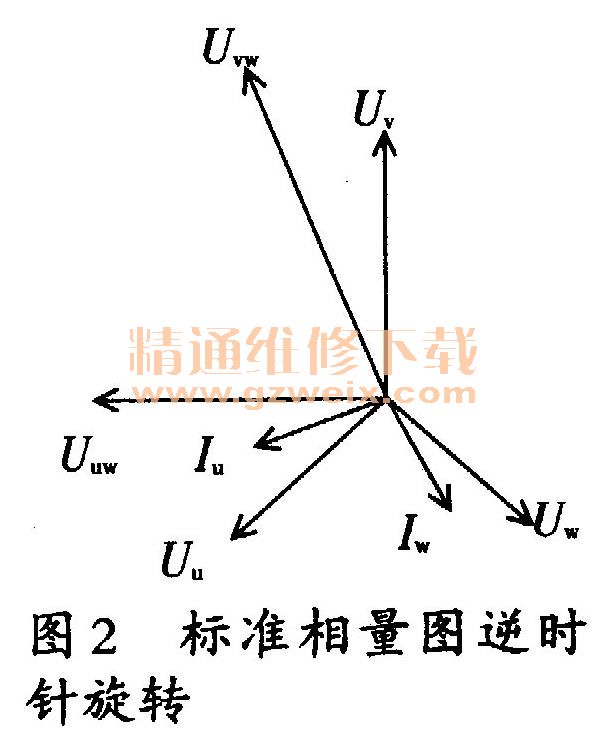

    根据图1分析Iu、Iw相量间的角度及前后顺序可知表计的电流没有反向及相间接错，电流回路应该没问题，把常规的标准相量图逆时针旋转变成图2样式，对比可知第一元件电压为Uvw、第二元件为Uuw，电压相序VWU，电流Iu，Iwo。我们在35 kV母线侧电压互感器二次控制箱内找到表计电压回路，在空气断路器处调换了电压线，然后再看校验仪相量图，其变为图3所示的正确相量图，方便迅速地处理了故障。
