电网基建工程中有大量的设备安装工作，影响设备安装精度的一个重要质量控制点就是设备基础槽钢的施工质量。槽钢是一种“凹”形的钢制品，体积狭长，质量大，使用时往往需要多块拼接，导致在施工中存在难以准确固定、浇筑误差大、易产生积累误差等诸多问题，严重影响施工质量，对工程创优构成极大影响，同时还存在一定的材料浪费现象。为了提高基础槽钢的安装精度，并解决在施工过程中存在的材料浪费问题，国网山东诸城市供电公司有关人员创新设计了基础槽钢施工精度控制工具（本文简称精度控制工具），改进设备基础槽钢安装工艺，实际应用中效果明显，而且工具结构简单、可靠耐用、便于操作。

    1 精度控制工具主要结构部件

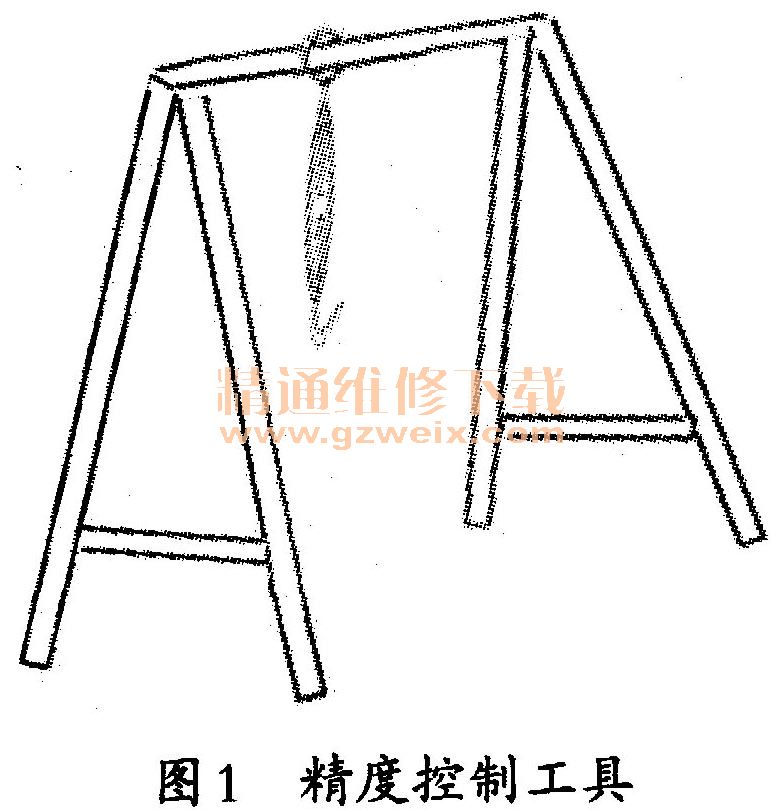

    （1）三角门形架构。为降低精度控制工具的制造成本，可以选用施工现场剩余的钢筋下脚料，用直径12 mm的螺纹钢筋作为支架主体，用直径8 mm的螺纹钢筋作为支架加强筋，用切割机截至所需长度，再如图1所示焊接成形，并涂刷防锈漆。

    （2）分体式花篮螺丝。从五金市场采购制式的分体式花篮螺丝，规格为M10的花篮螺丝展开长度为355 mm，调节距离为115 mm，其调节高度可满足施工需要。
    （3）镀锌铁丝。选用22号镀锌铁丝悬挂槽钢。22号镀锌铁丝直径为0.711 mm，承重62 kg，能够起吊日常施工中所使用基础槽钢，实际应用中还可根据需要棒形悬式复合绝缘子增加铁丝使用匝数。

    2 工作原理
    原来施工时，需要根据槽钢安装高度要求焊制相同高度的支架，再将槽钢架起。支架焊接完成后即无法根据实际情况调节槽钢垂直方向高度，随后进行浇筑工作，钢筋支架与槽钢一同浇筑在了基础当中。支架除了起到支撑槽钢的作用，在其他方面并无明显用处，还造成了材料的浪费。借助精度控制工具后，如图2所示，利用精度控制工具将槽钢两端挂起，浇筑时只将一段铁丝浇入基础，大大节省了钢筋材料的消耗。

    3 安装精度调节
    （1）水平位置调整。首先通过地面画线，对齐两端支架四脚，通过找准两支架的摆放位置和花篮螺丝的挂点位置，对槽钢安装的水平位置进行粗找正，再利用钢卷尺测量槽钢与基准线的相对位置差，调节花篮螺丝挂点位置，精确调整槽钢水平安装位置。
    （2）垂直位置调整。首先调节花篮螺丝使两支架上的花篮螺丝伸展长度一致，再用同等长度的镀锌铁丝挂起槽钢，结合在建筑工程施工中常用的DS3型水准仪对槽钢两端位置高度进行测量，根据测量结果调整花篮螺丝的伸缩长度，精确调节槽钢垂直方向位置。

    4 改进优势
    使用该工具，可以大大提高基础槽钢施工精度，可将垂直方向施工精度控制在±1 mm以内，从而省略了设备安装时，首先要利用垫铁找平的步骤，同时也避免了在相邻屏柜之间产生较大间隙。《国家电网公司输变电优质工程评定管理办法》中规定：设备安装有垫片1类扣2分；控制、保护、自动化及直流成列屏柜屏面平整，相邻屏柜间隙不大于2mm、1处不符合扣0.5分。通过借助创新工具改进传统的施工工艺，既避免了材料浪费，又很好地保证了施工精度，对于工程创优起到了积极的促进作用，确保了工程的“一次成优、自然成优、合理成优”。
