钢管杆不但外形美观,而且具有便于施工和维护、占地少等优点,因此在市政建设和电网规划中得以广泛应用。但钢管杆在施工中因设计和制造中未提供吊点而使吊点选取、吊具安装及拆除等方面存在诸多问题,从而影响施工安全和施工进度。为此,经过不懈努力,我们研发出了钢管杆吊装器(以下简称吊装器),从而解决了上述困难,提高了作业效率,降低了劳动强度,并获得专利。
1 钢管杆吊装施工中吊具安装难的原因
1.1钢管杆设计中存在遗漏
不论以前还是现在,设计部门对于钢管杆吊点都未给出相应设计。以大庆地区220 kV双回线路钢管杆为例,从地市级电力设计院到省一级电力设计院都未对钢管杆吊装施工的吊点给予相应的设计,从而影响施工作业中的吊点选取。
1.2钢管杆厂家制造过程中也未解决其吊点问题
由于设计单位未对钢管杆吊点给出相应设计,致使生产厂家也未在钢管杆制造过程中对吊点问题予以合理解决。
2 以往钢管杆吊装的施工方法
在以往钢管杆吊装施工过程中,施工作业人员采用在钢管杆分段法兰盘安装孔中对角安装双卸扣,在卸扣中穿人吊装钢丝绳与吊车吊钩连接的方法吊装钢管杆。应用此法吊装钢管杆,经常会出现卸扣张开致使卸扣螺栓拆除困难的现象,增加了吊装工作难度。曾经出现过用时近4h才将卸扣拆除而影响施工进度的恶劣情况,致使杆上作业人员劳动强度过大,进而影响施工安全。
3 钢管杆吊装器的研发
3.1钢管杆吊装器的制造及加工图

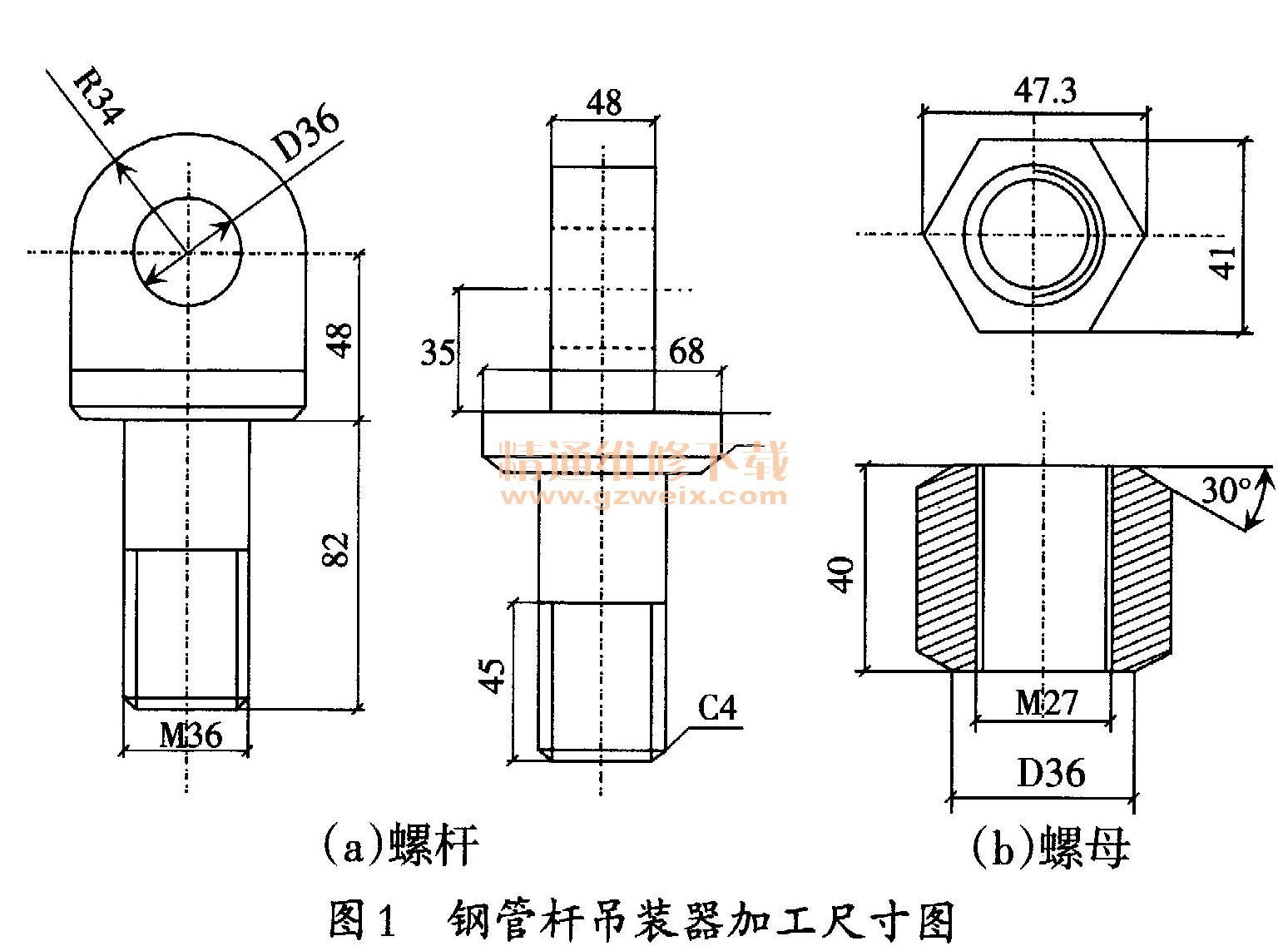

钢管杆吊装器采用65 Mn弹簧钢锻造成型,并根据钢管杆各分段法兰盘连接孔的孔径制造出直径分别为27,30,36,42,48 mm等规格螺杆。可根据不同规格法兰盘制造出相应的各分段钢管杆吊装器。图1为钢管杆吊装器加工尺寸图。
3.2钢管杆吊装器的安装和拆除的施工方法
选取与分段法兰盘连接孔相应的钢管杆吊装器,在所需吊装钢管杆上端法兰盘连接孔处对角安装两个吊装器螺杆,如图1(a),将其由上向下穿人连接孔,将图1(b)所示螺母与螺杆连接并拧紧,螺杆上端连接卸扣,在卸扣中穿人吊装钢丝绳。完成吊装器的安装,将钢丝绳放人吊钩并开启吊钩自锁装置,即可起吊。
吊车将钢管杆吊离地面后检查各吃力部位确无问题后方可完全起吊。钢管杆吊装到位、下部法兰盘连接紧固后,吊车松钩,使吊装器不再受力,杆上作业人员随即至吊装器处松开螺母拆除吊装器,吊钩脱离钢管杆,将吊装器送至地面。地面作业人员根据下一段钢管杆法兰盘连接孔孔径选取相应吊装器进行下一步吊装。
