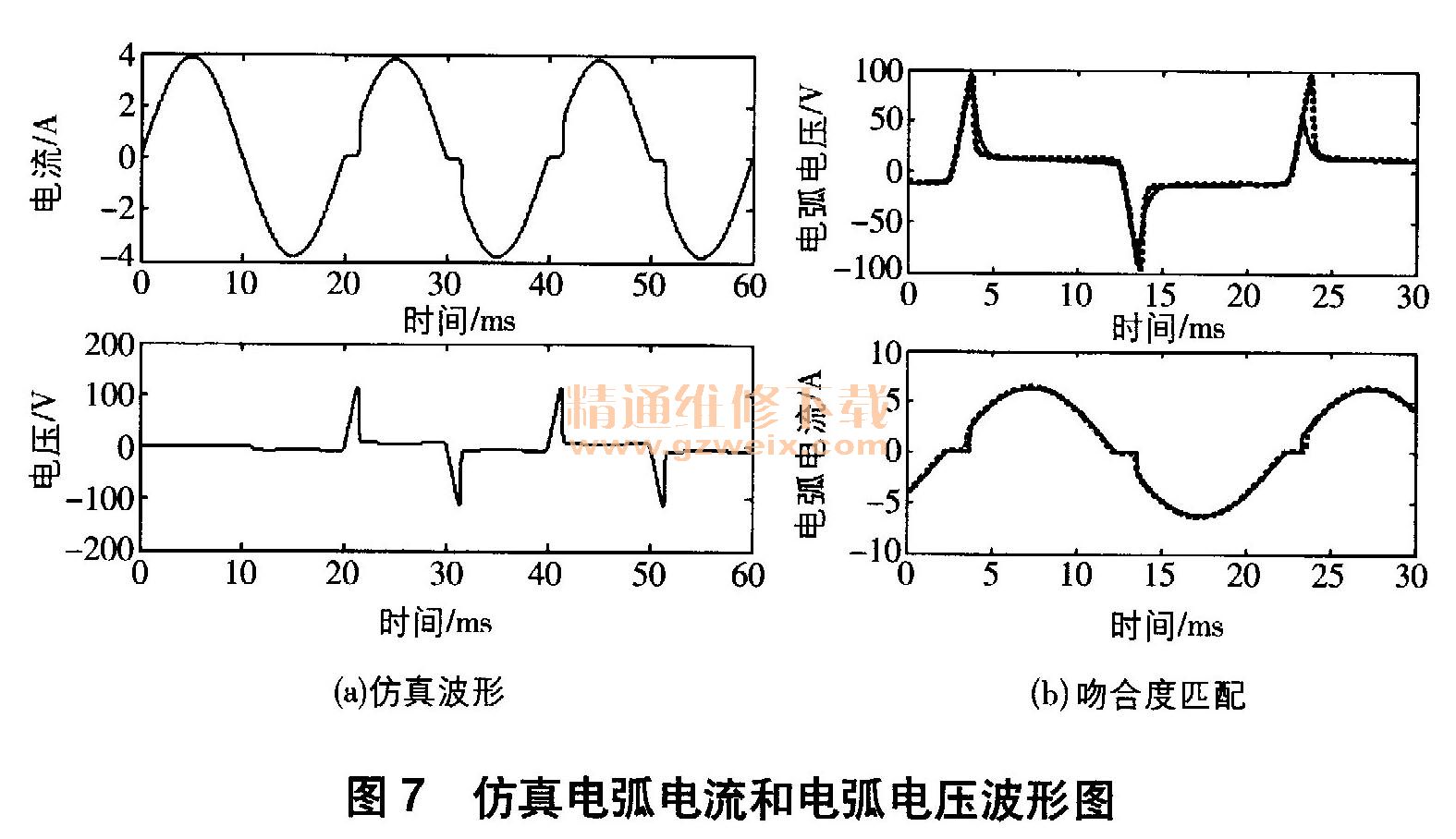

仿真结果如图7所示，仿真电流波形（虚线）与电弧试验波形（实线）较吻合；受电弧燃烧等因素影响无法形成稳定周期性的电压波形，而仿真假设较为理想，仿真结果与试验波形具有一定误差，但仿真电弧基本可反映实测电弧的基本特征。上述分析说明了利用Cassie-Mayr模型对串联电弧进行仿真是可行的。
    需要注意的是，上述模型都是在时间常数和能量损失为固定值的前提下进行仿真的。如果要获得更加准确的仿真结果，那么还需通过大量试验找出时间常数和能量损失随其它参数变化的规律。

    4 结束语
    本文利用参照UL1699标准自制的电弧发生器进行电弧试验，对阻性、感性、非线性三种负载下的电弧电流和电弧电压的故障特征进行较为全面的理论分析和试验研究，为电弧故障开关保护装置设计提供了理论依据。分析两种典型的电弧模型，并结合Simulink仿真技术验证了融合后的Cassie-Mayr电弧模型可适用于串联电弧分析，为进一步研究电弧故障特征提供了仿真试验依据。
