在电力系统中，配电网运行方式准确高效的编制是电网安全稳定运行的基础。但是，就我公司实际工作情况看，运行方式编制时资料查询过程复杂，重复查询系统次数多，严重影响了运行方式的编制效率。对此，我公司研发了一种基于配电网架的图形化系统，助力运行方式编制，取得了显著的效果。

    1 运行方式编制现状调查
    目前，我公司运行方式专职对运行方式编制的工作流程主要分为两步：①数据资料查询；②运行方式文本撰写。运行方式文本撰写主要是针对查询到的资料数据，对运行方式的编制进行文本上的论述，对运行方式编制效率而言并不是最重要的影响因素。

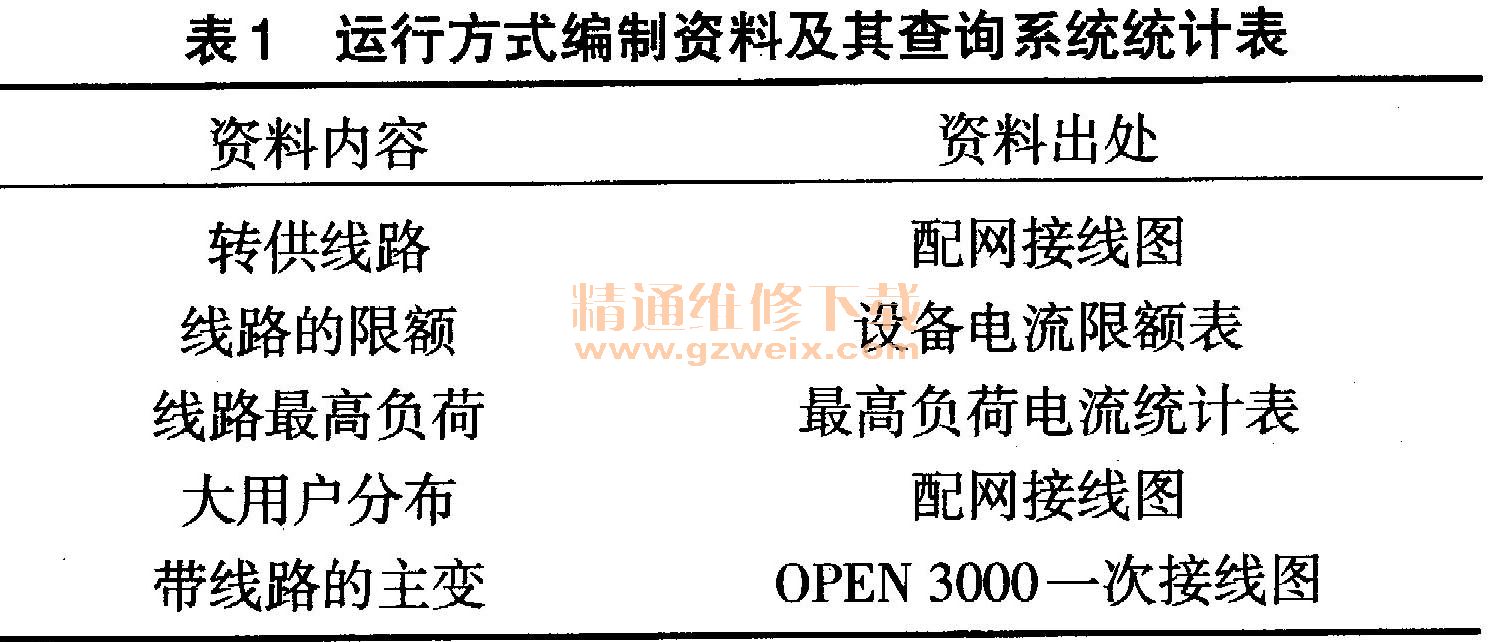

    运行方式人员普遍反映，数据资料查询过程复杂，重复查询系统次数多，严重影响了运行方式编制的工作效率。运行方式编制需要查询的数据资料及其对应的出处如表1所示。

    我们对运行方式编制过程进行了分析，以变电所全停预案编制为例，绘制了变电所全停预案编制流程图，如图1所示。

    从流程图上可以看出，变电所全停预案的编制流程分为3个部分：①单条配电线路转供方案确定（需要查询的系统与资料有配网接线图、最高负荷电流统计表、设备电流限额表、配网接线图等）；②验证转供线路是否满足上级主变的限额（需要查询的系统与资料有OPEN 3000一次接线图、最高负荷电流统计表、设备电流限额表等）；③变电所全停预案的文本撰写。
    从以上的调查结果可以看到，运行方式编制所需要的资料多且分散，工作流程中多次重复查询了各个系统的数据，为运行方式人员的工作带来了不便，同时也导致了编制错误率的上升。

    2 基于配电网架的图形化系统的研制
    2.1系统设计平台选择
   （1）选择平台：Microsoft Excel。
   （2）选择原因：①数据处理功能强大，有大量的公式、函数可以应用；②技术人员对其操作较为熟悉，开发系统方便，且便于修改调试；③在办公系统中应用相对比较常见，且能满足系统开发的要求。
    2.2搭建配网图框架

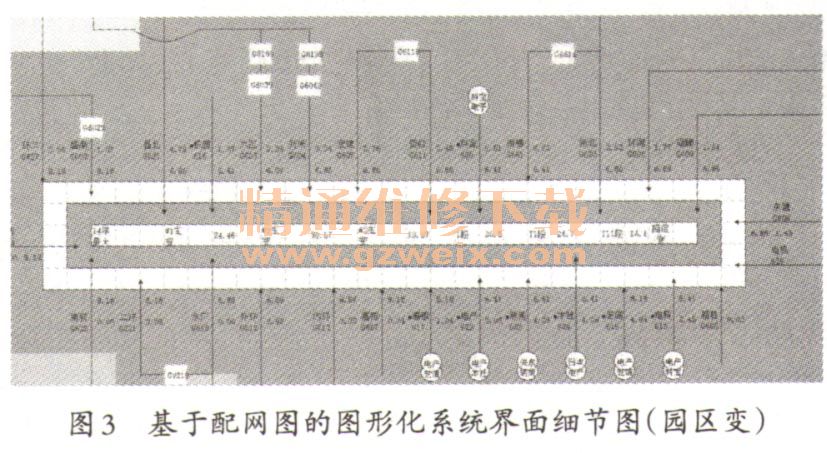

    针对运行方式专业对系统的要求对系统界面进行了设计，设计系统界面如图2所示，图3为一个园区细节图。
