在许多农村非主干道多为小巷或窄胡同布局。为便于客户用电，在小巷与窄胡同内的低压线路一般采用墙担布置。目前看来，这种方式至少存在两点不足：一是农村地区普遍存在在房顶晾晒农作物的习惯，单层布置的墙担从墙体向外伸出长度过长，在上拔农作物时易对线路造成损伤和发生触电事件；二是随着农村居民生活水平的不断提高，农村用电负荷出现大幅提升，墙担所带的导线截面积也在不断加大，传统的低压墙担为单层布置对墙体的影响较大，导致部分墙体的膨胀螺栓脱落，形成安全隐患。

    1 墙担改进方案
    为改善上述情况，我地对墙担进行了双层设计，在保证对建筑物安全距离和导线间距的基础上对导线进行双层布置，通过减少墙担长度缩短最外侧导线距墙体的距离，减小墙担和墙体受力，效果很好。改进后墙担分成上下两层，分别布置导线2根，三相导线由原有水平排列改为三角形排列，线间距完全相等。同时，墙担的竖向受力较好，墙担对墙体的作用力变小，使可靠性和稳定性明显提高，避免了线路的安全隐患。
    改进后的墙担，直线担采用角钢和扁钢的组合方式，耐张担材料全部采用角钢。角钢一般选用规格为50 mm×50 mm×5 mm型，扁钢一般采用50 mm× 5 mm型，按尺寸焊接后进行热镀锌处理。

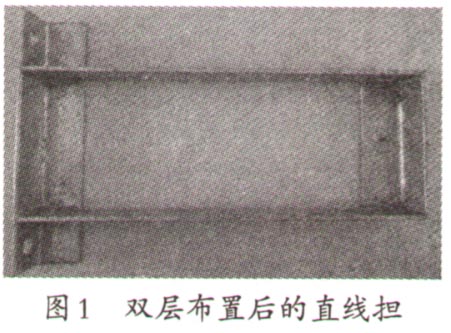

    双层布置后的直线担的实物效果图如图1所示，双层布置后的耐张担的实物效果图如图2所示。



    双层墙担的主要创新点是墙担长度减短后力矩减小使导线对墙体的作用力降低，其次是墙担长度减短后最外侧导线向外延出减少，便于农作物的上下传送，有效提高了安全水平。

    2 双层墙担使用方法及应用效果
    （1）使用方法。改进后的双层墙担更适用于农村窄巷或胡同内的低压线路架设，使用方法与普通墙担相同，采用膨胀螺栓进行固定，安装碟式绝缘子进行架线。
    （2）应用效果。以某型35 mm2绝缘线改造为70 mm2绝缘线为例，每千米质量从156 kg上升至282 kg，墙担承重增加了近1倍，采用单层墙担时，按每间隔5m在墙上打一处墙担，墙担长按0.6 m测算，则每处直线担受力点承受的力为16.5 kN，对于一些早期建成的房屋来讲墙体和膨胀螺栓受力较大。
    而改用双层布置的方式：一是整体将墙担的长度由0.6 m缩短至0.36 m，力矩减小了近一半，减小了墙体的受力；二是采用双层布置，两层间隔0.15 m，将导线水平排列调整为三角形布置，仍然保证了线间距。
    此墙担目前已在河北多个县供电公司广泛应用，成本费用为直线担23元，耐张担35元。通过此次改进应用，一是有效地提高了电网的安全运行水平；二是比原有墙担用料成本每根减少了2元，提高了经济效益。
