1 低压集抄基础知识
    1.1低压集中器结构

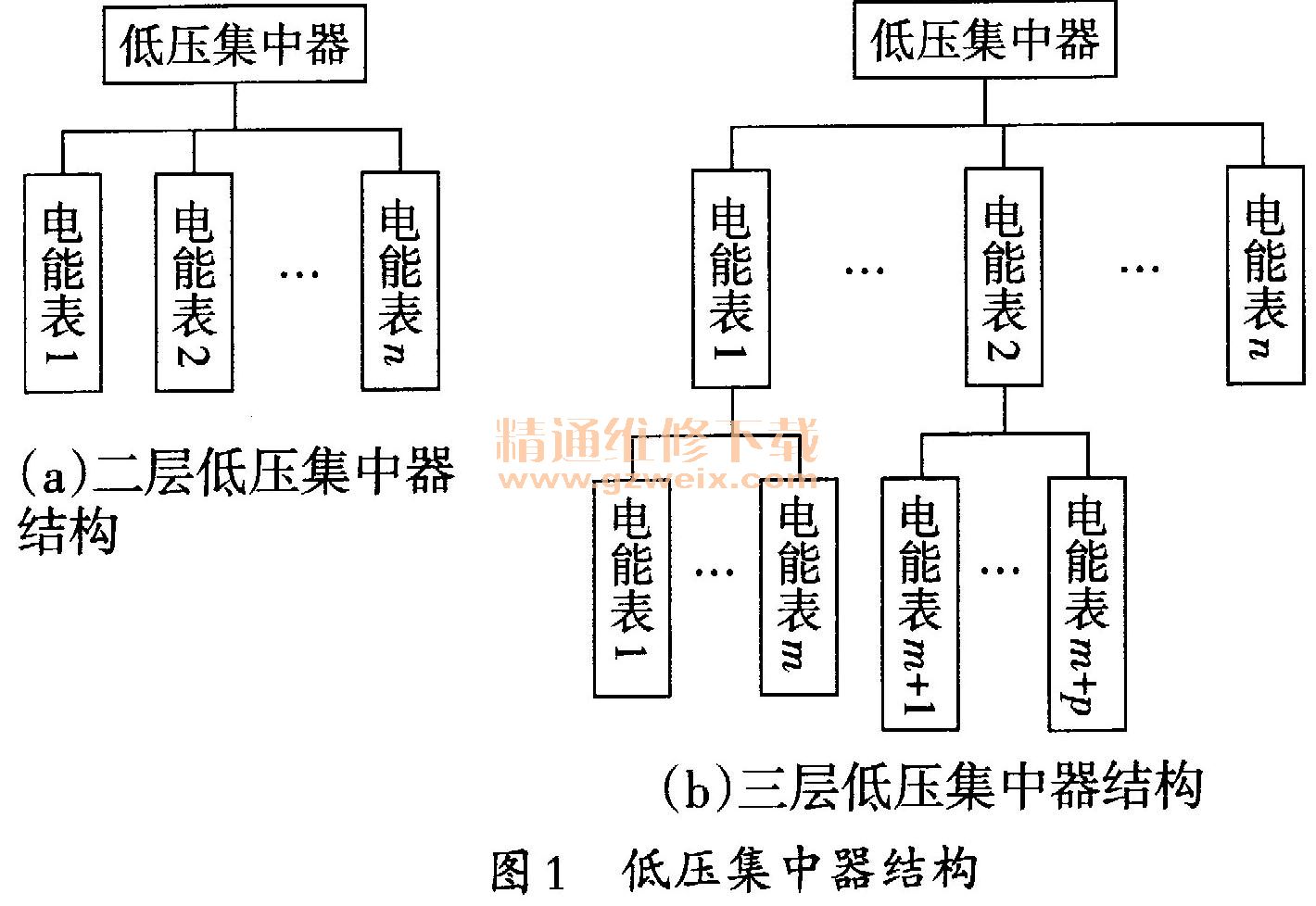

    低压集中器结构如图1所示，其中（a）为二层低压集中器结构，（b）为三层低压集中器结构。

    1.2低压集中器上线设置
    1.2.1低压集中器通信参数设置
    主站IP地址：根据各市、县公司用电信息采集主站IP进行设置。
    VPN：根据各网省公司分配VPN进行设置。
    端口号：山东规约UDP 1024、TCP 3000;
    国电2009规约UDP 8001、TCP 8008。
    一般低压集中器出厂时，通信参数已设置好。
    1.2.2系统通信参数设置
    逻辑地址：终端地址码，可在集中器外壳标签上找到。
    通信规约：山东规约、国电2009或2013规约。
    高级密码：终端设置参数时需要，由计量中心在资产建档时录人系统。
    上下行主通道类型：上行主通道为GPRS，下行主通道为TCP/UDP。
    注意：逻辑地址、通信规约及上下行主通道其中任一项错误则终端无法正常上线；高级密码错误，终端无法下发任务、设置参数。因此，需要在营销业务应用系统中正确维护与低压集中器上线密切相关的信息，且保证采集系统与营销业务应用系统一致。

    2 低压集抄现场施工接线
    2.1施工接线要求
    低压集中器的电源应连接可靠（端子1和4），最好能有独立的控制开关。
    低压集中器天线尽量放置于高处（尤其是金属表箱及全封闭的楼道防盗门），以确保通信信号强度。

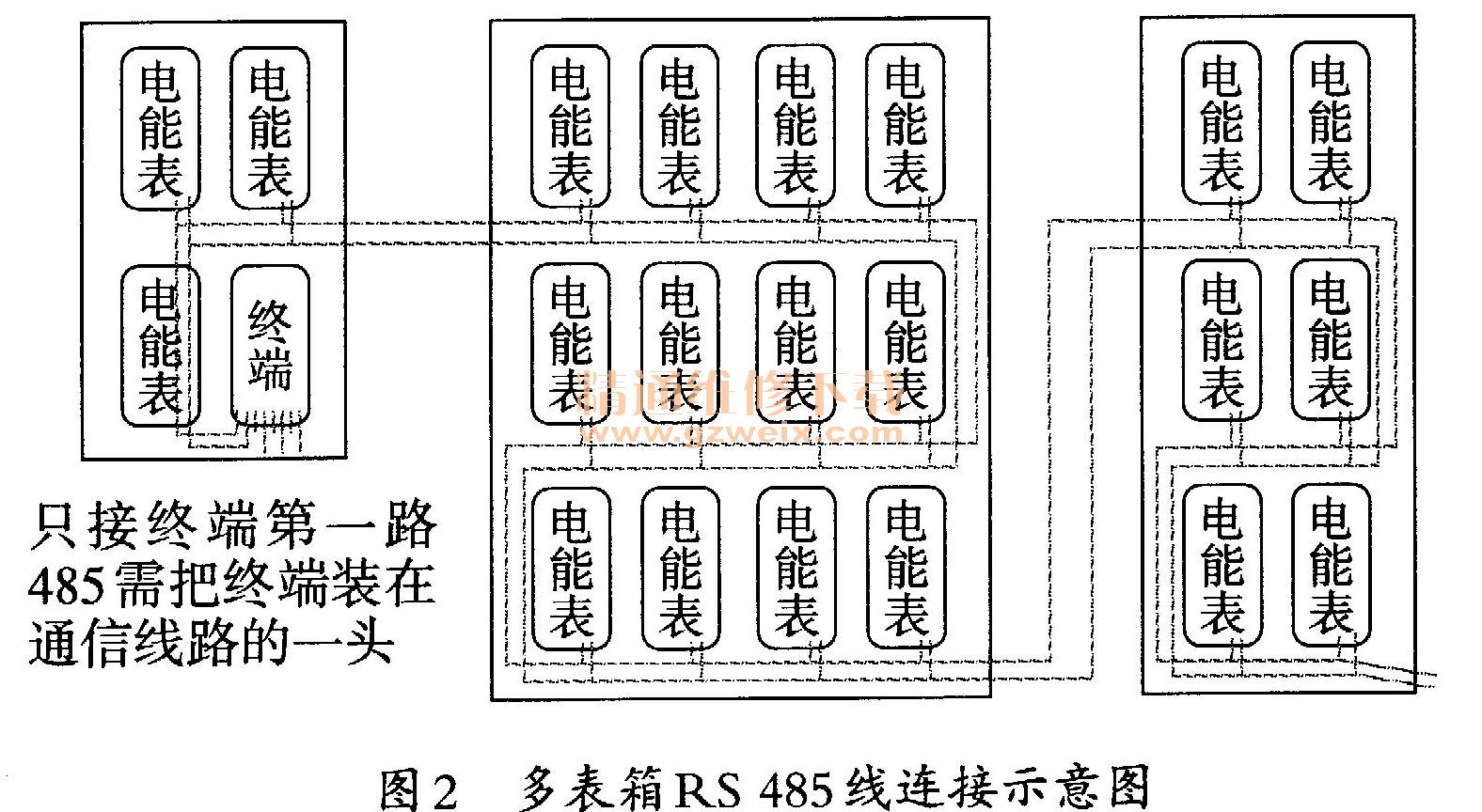

    连接电能表RS 485线采用S形，最后连接到采集器或二层低压集中器的抄表RS 485上，多表箱连接必须采用首尾相接的方法，即最前面的表箱最后一块表连接后一个表箱第一块表，表箱之间连接线必须使用带钢丝带屏蔽层的RS 485通信线，如图2所示。

    多个表箱汇聚到低压集中器时，要按照RS 4851、RS 48511、RS 485111分别来接，且调试时注意抄表口的选择。多表箱连接低压集中器分路接线示意图如图3所示。

        图3多表箱连接低压集中器分路接线示意图
    多路RS 485线禁止拧在一起装到终端的某一路RS 485上或者电能表的RS 485端子上，这样会导致漏抄表或全部不抄表。
    原则1：终端的每个RS 485端子上只能接1根RS485线。
    原则2：电能表每个RS 485端子上只能接2根（一进一出）RS 485线。
