4 防鸟板的设计加工

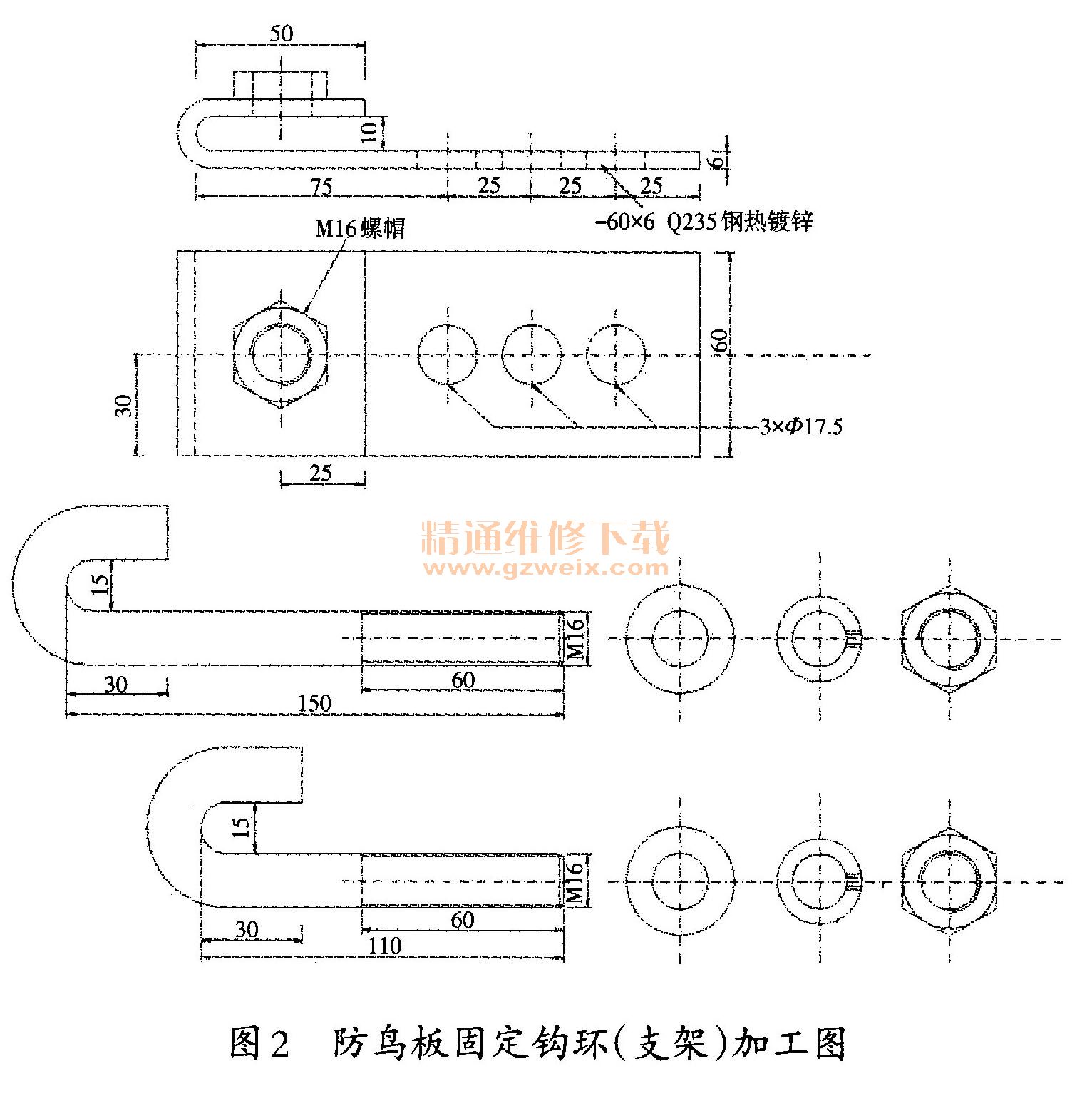

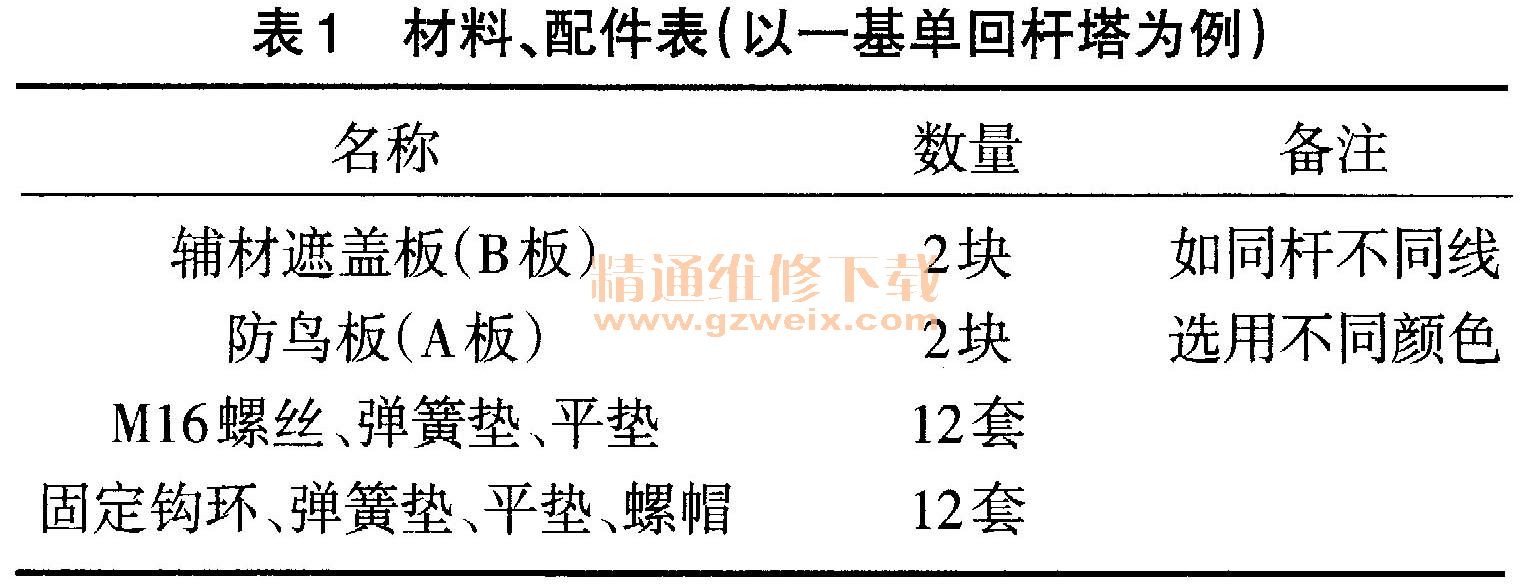

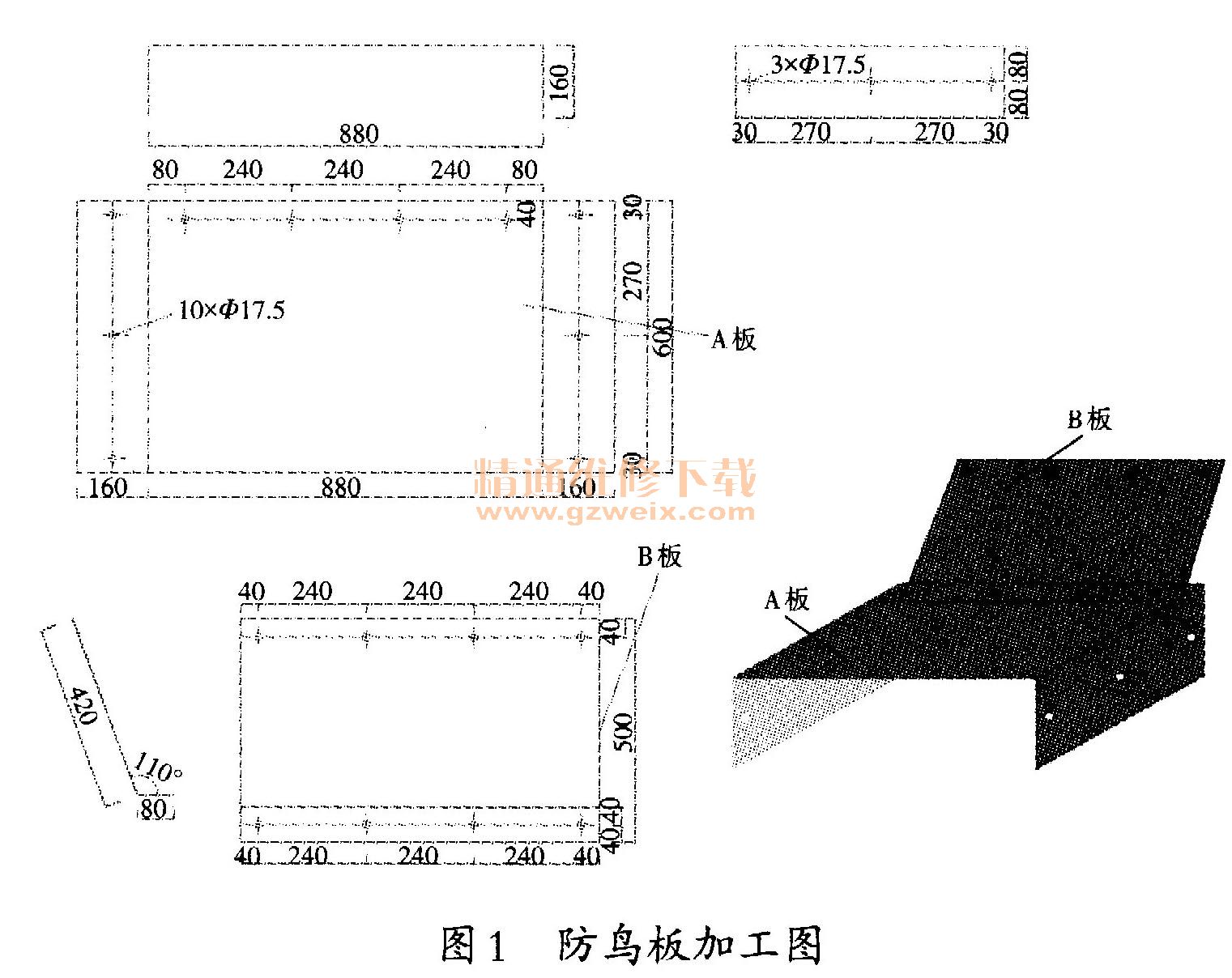

    制作防鸟板材料和配件如表1所示，防鸟板设计参数和加工图如图1所示，防鸟板固定钩环（支架）加工图如图2所示。

   5 防鸟板安装步骤
    安装防鸟板应在线路停电时进行，可利用线路春检、秋检机会或在新建线路未投运前安装。
    5.1防鸟板安装
    杆上作业人员将传递绳索带至杆塔中线悬挂点处（停电作业），地面人员用绳索将两块防鸟板传递至杆上作业人员处，杆上作业人员将A板平盖于底部横担处，A板靠近杆塔中线悬挂点处距中线悬挂点10 cm、利用钩环将防鸟板A板与杆塔固定。将B板平斜面用M16X35螺丝与A板连接。另一侧防鸟板安装方法相同。
    5.2注意事项
    在多回路线路杆塔安装防鸟板时，作业人员攀登杆塔前应仔细核对停、带电识别标记，以及线路双重名称，无误后方可登杆。应认真区分甲、乙线，避免防鸟板颜色与线路名称不符情况发生。防鸟板A板与中线悬挂点主材必须留有10 cm距离，以便今后线路检修作业悬挂工器具，且螺母必须加装平垫、弹簧垫。

    6 杆塔上安装防鸟板安全措施
    6.1停电线路上作业
    （1）杆塔上作业人员必须使用安全带，安全带和固定安全带的绳索在使用前应进行外观检查，不合格者不准使用。
    （2）安全带的钩环或绳子应挂在结实牢固的构件上或专为挂安全带而设的钢丝绳上，并应采用高挂低用的方式，禁止系挂在移动或不牢固的构件上。
    （3）高处作业人员在作业过程中，应随时检查安全带是否扣牢。高处作业人员在转移作业位置时，不得失去安全带的保护。
    （4）高处作业应一律使用工具袋，防鸟板及各部分构件均应用绳索传递，并采取防止坠落的措施。工具和材料不准随便乱放，以防止从高空坠落发生事故。
    （5）在进行防鸟板安装作业时，除有关人员外，不准无关人员在工作地点的下面通行或逗留。
    6.2带电线路上作业
    （1）带电安装防鸟板作业应在良好的天气下进行。如遇有雷电、雨、雪、雹、雾等禁止作业。风力大于5级，或湿度大于80％时，不宜进行防鸟板安装工作。
    （2）进行带电安装作业时，人身与带电体保持3m以上的安全距离。进行上述工作，应使用无极绝缘绳索，并应有专人监护。
