考虑到农村排灌电力线路供电半径大，排灌高峰期供电企业在主干道电线杆上装设的若干固定取电点难以满足农户就近取电的需要，为避免出现挂钩取电导致触电伤亡事故，迫切需要研制一种安全、高效的移动式快速取电装置。

    1 设计方案

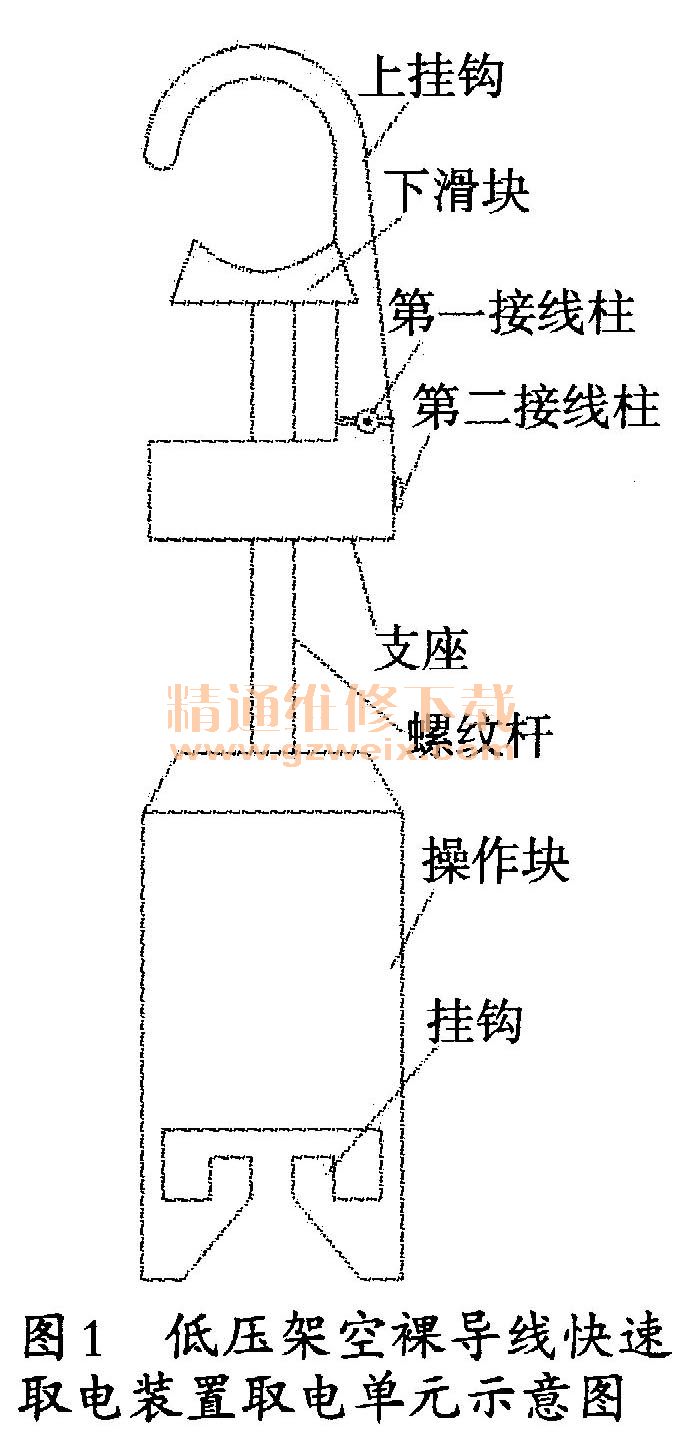

    低压架空裸导线快速取电装置包括取电单元和操作单元两部分。取电单元如图1，操作单元如图2。



    取电单元设有用于挂在导线上的上挂钩，上挂钩通过导杆固定在支座上，支座上设有螺纹孔，螺纹孔内设有螺纹杆，螺纹杆一端固定在操作块上，另一端固定在下滑块的旋转座上。下滑块一侧设有与导杆配合的滑槽，且下滑块配合上挂钩夹持导线，操作块底端设有向内凹陷的卡槽，支座上设有接线柱。
    操作单元则包括伸缩绝缘杆、固定在绝缘杆一端的嵌人杆及固定在嵌人杆中部的限位杆。嵌人杆端头设有锁紧弹簧，便于伸人操作块底端的凹槽内，并通过将限位杆旋转滑人操作块两个对称卡槽的限位孔内而固定牢靠。
    2 实现原理
    通过具有紧固功能的夹钩实现地面用电线路与架空裸导线的可靠连接，使用配套的伸缩式绝缘杆，使操作者不必登杆，在地面就可以轻松地进行卡槽取电与分离。
    取电单元中的上挂钩、导杆和支座均为导电材料，支座上设有两个接线柱，分别为第一接线柱和第二接线柱，第一接线柱为蝶形接线桩头，能将地面上的用电导线不借助工具，轻松地用手拧紧并固定在本取电装置导电体上，其包括嵌在支座上的螺柱和固定在螺柱上的蝶形螺母；第二接线柱为普通接线桩头，能将地面上的用电导线头部剥皮后插人导线孔，用接线柱压紧固定，方便固定不同截面积的导线，其包括设置在支座上的导线插孔、贯穿导线插孔侧壁的锁紧螺钉。
    支座上设有贯穿的螺纹孔，螺纹孔内设有螺纹杆，螺纹杆贯穿整个螺纹孔。螺纹杆一端固定在操作块上，另一端固定在下滑块的旋转座上。下滑块上表面为凹陷的弧形结构，用于配合上挂钩夹持导线，下滑块一侧设有与导杆配合的滑槽，这样，旋转螺纹杆可以使下滑块上下移动，夹持或放开导线。
    为了方便操作，操作块底面中心设有供嵌人杆伸人的沉孔，沉孔两侧设有对称的卡槽，可以适应不同方向旋转的需要。

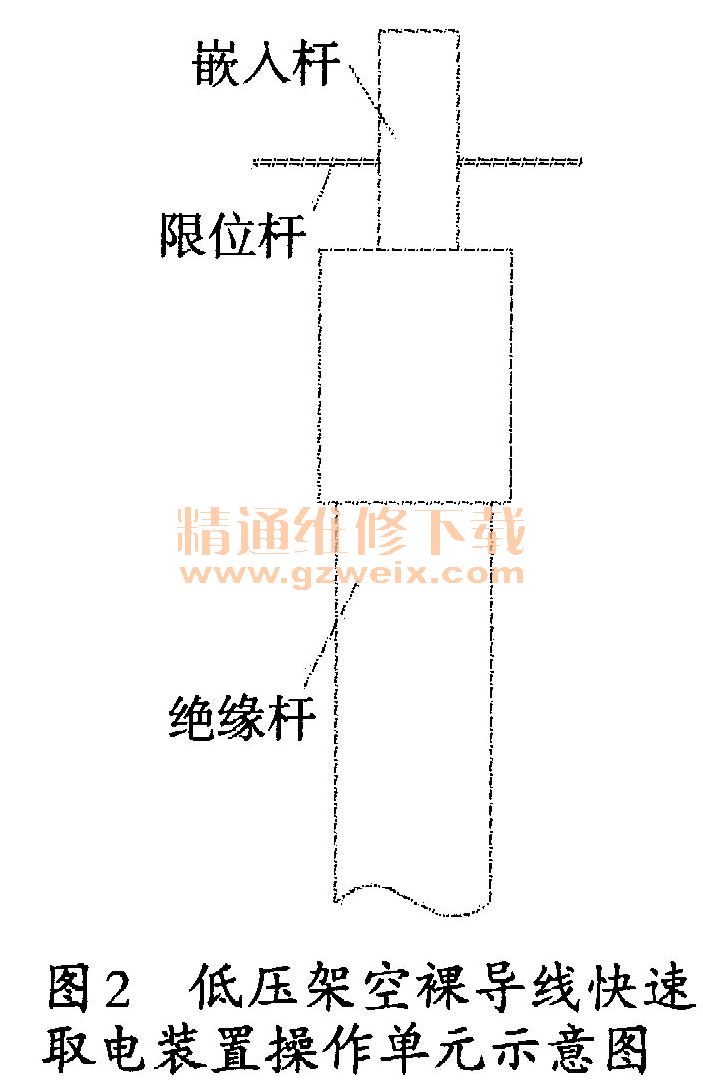

    如图2所示，操作单元嵌入杆用于伸人操作块底端的凹陷内，限位杆用于插入卡槽内。嵌入杆端头设有锁紧弹簧，通过锁紧弹簧可以将限位杆夹持在卡槽内，避免操作时脱落。此外，为提高固定的可靠性，限位杆设有两个，对称设置在嵌人杆两侧。
    为适应不同高度的取电需要，绝缘杆为伸缩杆，绝缘杆的每节伸缩节均设有锁孔，锁孔内设有锁止销，避免从导线上拆下取电单元顺时针旋转操作时用力过大可能会导致的绝缘杆节与节之间不能自锁。

    3 结论
    取电时，将操作杆顶端的卡销插人取电单元挂钩线夹下部操作块底端的凹槽，并向右滑动到卡槽限位孔锁定，根据操作者与架空裸导线的高度差，将绝缘操作杆抽拉适当的节数和长度并向右锁定，将线夹的钩头扣住高空裸导线后，通过操作杆向右旋转带动线夹的下滑块沿导杆向上收紧，从而使线夹卡扣构件套住电线并咬合牢固，之后再将操作杆与线夹套筒分离，将线夹单独留置在导线上，便实现了地面导线从架空裸导线快速取电的目的。
    待用电完毕，再将操作杆按前述方法与线夹套筒固定牢固，顺时针旋转操作杆，取电单元下滑块将沿导杆向下移动，逐渐松开导线，待上挂钩与下滑块之间的开口足够大时，便可轻松地将取电单元从导线上分离。
    本装置不损伤原有架空导线，成本低廉，操作简单，省时省力，安全、高效、可靠，能在农业生产用电领域大范围推广应用。
