近年来，KYN系列开关柜凭借其良好的“五防”性能，较小的空间占用，较高的防护等级，简单的操作方式及灵活的出线方式等优点逐渐被广大的电力用户所采用。其中，KYN28系列开关柜在系统内占了很大的比重。笔者结合具体事故案例对KYN28-12型开关柜断路器室内设备进行认真研究，从运行中发现的缺陷入手，对移动式手车断路器动静触头提出改进意见和建议，供参考。

    1 断路器动静触头触指缺陷导致事故分析
    1.1事故案例一
    在某110 kV变电站I号主变压器10 kV侧101断路器（KYN28-12型开关柜）检修试验时发现，手车断路器动触头V相梅花触指接触面有灼伤痕迹，对其灼伤点进行处理，测量接触电阻合格后准许投入运行。操作人员按照操作票所列项目进行操作。当进行“将1号主变压器10 kV侧101断路器由检修转运行”操作时，在手车断路器摇进的过程中，动静触头接触时发生了事故。手车室内有弧光产生，大量黑烟从手车室内冒出，造成主变压器低后备II段过流保护I时限动作，断开10 kV分段断路器，切除10 kV I段母线所带负图1手车开关动触头损伤荷。

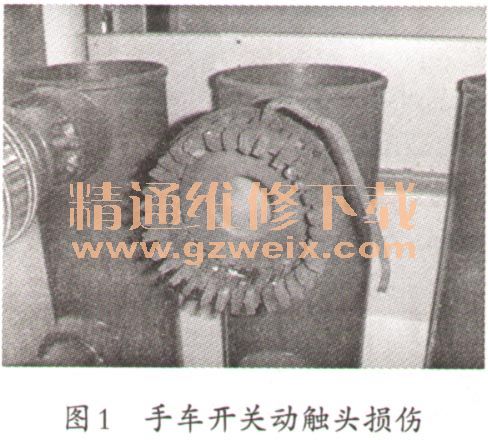

    在停电后进行事故处理时发现手车室内U相和V相动静触头损伤严重。手车断路器V相动触头梅花触指箍紧弹簧断裂，手车断路器动触头损伤，如图1所示。

    我们认真检查设备损伤情况，对该手车断路器未烧坏的动触头进行分析，请开关柜厂家技术人员对触指进行接触压力测试，发现其接触压力已经不能满足运行要求，存在安全隐患。
    结论：由于梅花触指箍紧弹簧压力不能满足要求，长期运行中，动静触头接触面接触不良，进而引起了运行中动静触头接触面发热，由于发热对梅花触指的箍紧弹簧造成了热损伤，进而降低了其机械性能导致了其箍紧力下降，长期恶性循环又造成了有效接触面进一步降低。在运行人员进行检修转运行的操作时，动静触头接触瞬间，由于受到静触头的张力作用，V相梅花触头箍紧弹簧断裂，造成U, V两相之间安全距离不足，引发相间短路事故。
      由于运维操作人员严格执行“两票”规定和运行规程，开关柜门关闭良好，开关柜手车室内压力释放门工作正常，故在操作过程中未造成人员伤亡。

    1.2事故案例二
    某大用户35 kV变电站10 kV 0103出线断路器在负荷高峰期发生爆炸事故，引起该用户变电站全站停电。该出线所带用户负荷包含2台10 kV电动机，长期高负荷运转。该出线断路器额定电流1 250 A，该线路最大负荷3.6 MW，长期运行负荷1.6 MW。
    经过现场仔细观察和检查，发现0103断路器上导电臂动静触头（母线侧），明显好于下导电臂动静触头，真空管虽然承受过高温，但表面基本完好，未发生爆炸；而0103断路器下导电臂的动静触头部分，几乎已经全部烧毁。对0103断路器下导电臂三相短路接地点的烧伤严重程度进行比对后发现，0103断路器U相下导电臂动静触头处和相邻的柜体烧损最为严重。重点检查该部位后，根据现场情况推断，最初故障点为0103断路器U相下导电臂动静触头处，其原因可能是导电臂动静触头存在严重的接触不良，而事故发生前10 kV负荷较大，导致接触点严重发热，使动触头的触指箍紧弹簧失去弹性或烧断，触指失去弹簧的束缚力而脱落，造成0103断路器U相下导电臂动静触头处自行断开，形成拉弧，首先对前柜体放电，造成前柜体上有一个明显的放电孔洞，在电弧的高温作用下，造成U相和V相触头接触部位的绝缘件失去原有的绝缘功能，同时放电部位金属部分由于高温作用形成金属蒸气，造成U, V相接地短路。由于用户母线未配置保护，不能及时地切除故障点，开关柜手车室在高温蒸气的作用下经受多次冲击，使故障点重复产生电弧，进一步造成W相触头接触部位的绝缘件失去绝缘功能，最终形成三相短路，致使开关柜爆炸，变压器低后备保护动作，跳开主变压器10 kV侧进线断路器，造成用户变电站全站停电。
