2 铜屏蔽层与恺装层应分别接地
    在电缆线路施工中，往往把铜屏蔽层与恺装层连在一起接地（有时铜屏蔽层甚至不接地），由此而引起的铜屏蔽层接地故障应引起高度重视。按电缆线路施工规定，一般情况下电缆接地线一端直接接地，而另一端不接地（或直接接地或经接地保护器、氧化锌避雷器接地）。在这里，并不是说铜屏蔽层与恺装层连在一起不正确，而是指一旦由于二者连接不可靠造成非地电位，特别是当铜屏蔽层一端接地而另一端没接地时，在非接地端将感应出高电压，这个高电压将在铜屏蔽层截断处产生很强的电场，如果放电，往往引起主绝缘的破坏。其特征是单芯电缆比三芯电缆事故多；从投运到破坏的时间，数周到数年不等。因此，在电缆线路施工中，铜屏蔽层与恺装层应分别从绝缘手套中引出并接地。这样做不但接地可靠，而且可在电缆终端头处定期测量恺装对地及恺装对铜屏蔽层的绝缘电阻，可间接反映电缆内、外护套有无损伤，从而可以判断电缆线路是否受潮，及早进行处理，防止发生事故。

    3 接地线接地点设置问题

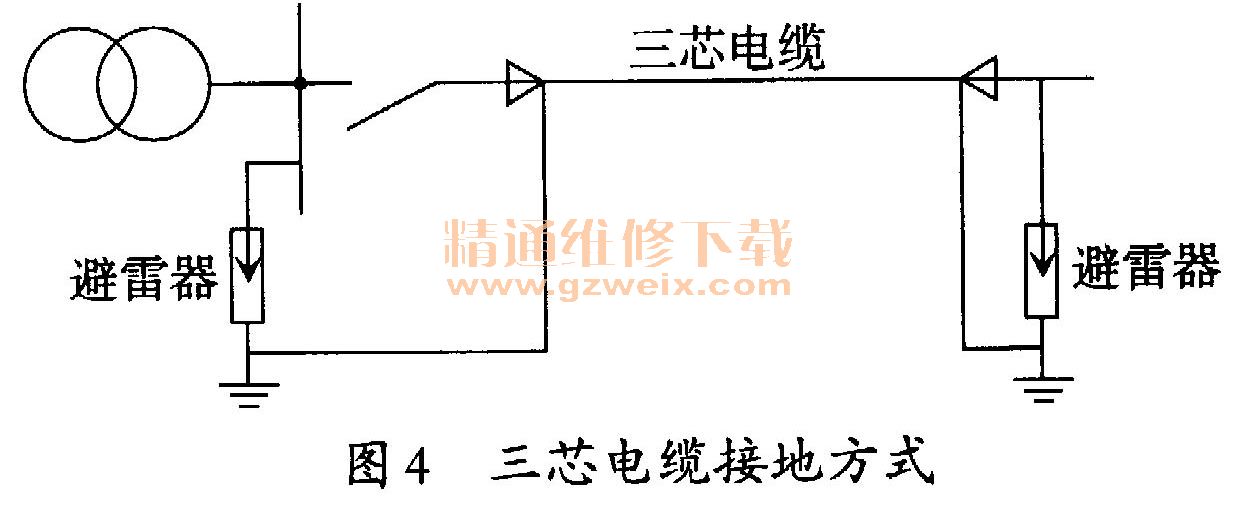

      在电缆线路施工中接地点如何设置，规程中已有规定，但作业人员在执行与制作工艺上存在一些偏差，人为造成影响电缆安全运行的隐患，对于这一点，应该引起我们足够的重视。对于三芯电缆，不论是作为架空线路进出线或是电气设备之间的连接，其两端的铜屏蔽层及恺装均应直接接地。如图4所示。

    对应用于变电站、配电室、开闭所（不包括GIS变电所）的额定电压在35 kV及以下的单芯电力电缆，根据规程规定，线路不长的，可一端直接接地，而另一端不接地；线路较长时，电缆金属护层上任意一点上感应电压超过100V，其两端均应直接接地。上面已经提到，电缆不接地端极易形成高电压而威胁电缆的主绝缘，而一旦线路落雷，最高电压总是发生在电缆末端，同样威胁到电缆的主绝缘。如果施工工艺粗糙，接头处密封不严、半导体层处理不干净，都有可能造成电缆的主绝缘损坏，导致电缆头烧毁。另外关键一点是，35 kV及以下电缆两端直接接地时的环流很小，电缆金属屏蔽层的截面积能满足续流要求，不影响电缆的正常运行。因此，建议35 kV及以下单芯电缆两端的铜屏蔽层及恺装均应直接接地，如图5所示。

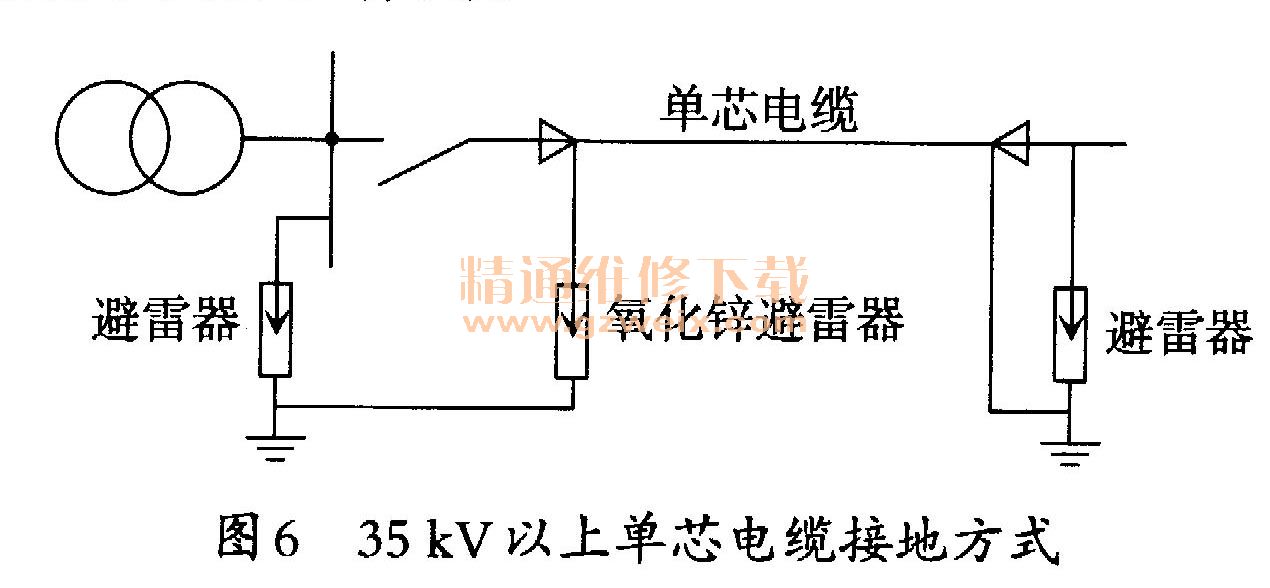

    对35 kV以上单芯进出线电缆线路，则应按图6所线。在这里主要考虑：电缆一端接地，另一端不接地时，在不接地端护层与大地间感应电压可能达到侵人波60％以上，绝缘接头两侧护层间的感应电压可达到侵人波120％以上，一般要超出电缆护层绝缘的耐压水平。因此，不接地端接地线需经氧化锌避雷器接地。这种情况下应注意一个问题：氧化锌避雷器残压值乘以1.4后，应低于电缆护层绝缘的冲击耐压值，否则将起不到保护作用。

    4 接地一定要可靠
    随着环网柜、电缆分支箱等设备相继进入电网，其进出线都使用电缆连接，在电缆固定插座、肘形电缆头表面，为使电场均匀分布都设有一层半导体材料，电缆线路运行时，表面可形成高达几千伏的静电电压，因此，其表面必须用恒力弹簧将接地线连接好，同时与电缆接地线连在一起并可靠接地。只有这样，才能保证设备的安全运行及运行操作人员的人身安全。
