在综合自动化变电站中，电气设备之间的连接线路皆采用电缆出线。随着社会经济发展，电力电缆线路被广泛应用于城市建设及工农业生产当中。因此，电缆线路的安全运行越发重要，而电缆线路保护接地的正确与否直接关系到电缆的安全运行及使用寿命。电缆保护接地，是指电缆铜屏蔽层以及恺装层的接地，在电缆的运行规程中，对二者的接地都有明确的规定，但是，当前对施工工艺及规程的理解方面还存在一定的误区，给电缆的安全运行带来隐患。本文从以下几个方面对电缆线路保护接地如何设置进行探讨。

    1 零序电流互感器问题

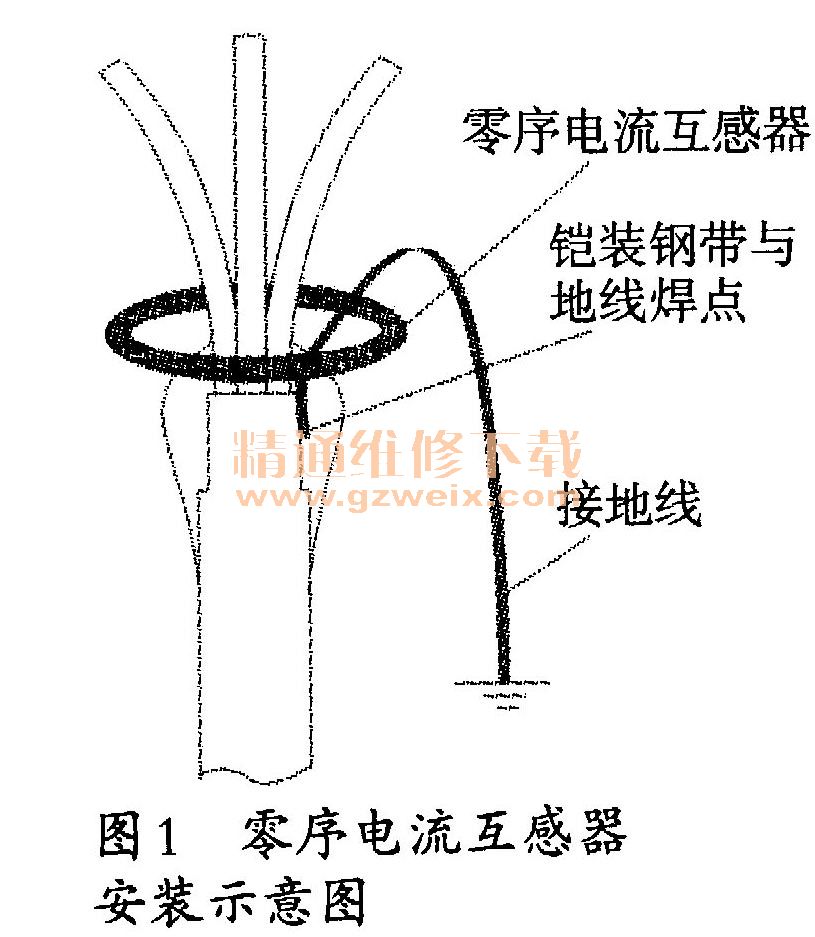

    综合自动化变电站，线路出线段皆采用电缆出线，穿过零序电流互感器接至架空线路。零序电流互感器为小电流接地选线装置提供测量数据，而电缆的接地线连接正确与否，直接关系到小电流接地选线装置会否误动作。某变电站零序电流互感器安装示意图如图1所示。

    图1所示接线方式中，当系统发生单相接地时，由于接地电容电流流动的盲目性，可能沿着非故障相线路电缆外皮流动经过零序电流互感器人地，一旦达到定值要求将造成零序保护误动（零序电流互感器电流方向整定为线路指向母线）。

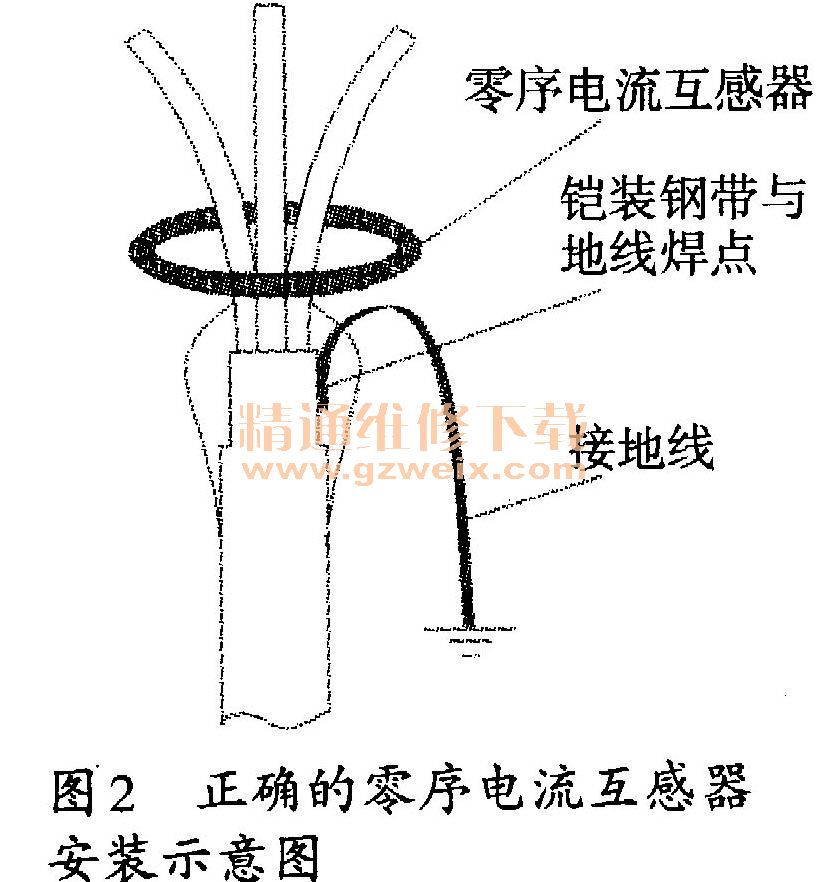

    正确的零序电流互感器的安装应如图2所示。按图2接线，即使发生零序电流沿着非故障相线路电缆外皮流动至接地线焊点处，零序电流也不经过零序电流互感器而直接人地，这样小电流接地选线装置就不会误发非故障线路接地信号。

    如果零序电流互感器安装在地线接地点下方时，接地线必须使用绝缘导线，且自上而下穿过零序电流互感器，这样使得沿非故障相线路电缆外皮流进的零序电流，又通过接地线流出，零序电流互感器中感应的磁势互相抵消，无零序电流产生，使装置避免了误动。如图3所示。

    需要说明的是，电缆头在施工时必须要保持对地绝缘，不能低于50Ω。
