变电站户外设备一般安装在约3m高的台架上，在更换该类设备时，为了确保吊车在进行吊装作业的过程中能够与带电设备保持足够的安全距离，需要采取全站停电或者扩大站内停电设备范围的措施，不仅增加了工作量，大大延长了工作时间，还对供电可靠性产生了不良影响。
    为了解决在变电站中吊装设备时存在的上述问题，一种变电站作业用新型吊装设备应运而生。利用此创新设备，大大缩小了变电站检修时的停电范围，提高了工作效率，同时也为供电可靠率指标提升做出了贡献。

    1 新型吊装设备的主要结构和功能

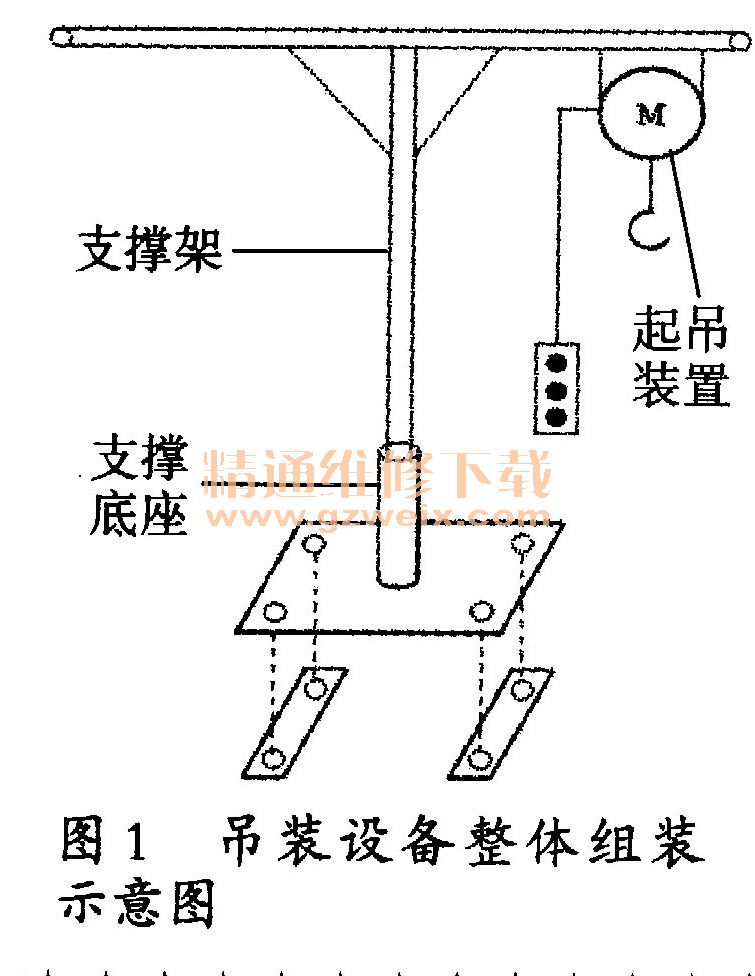

新型吊装设备主要由三部分组成，分别是支撑架、支撑底座和起吊装置，其整体组装示意图如图1所示。
    支撑底座：由固定螺栓、固定板和支撑底座构成，其结构示意图如图2所示。由于待吊装设备安装在约3m高的台架上，吊装设备可以通过固定螺栓就近固定在台架工作位上，既方便了设备的安装，又减小了设备吊装作业范围。



    支撑架：由钢管焊接组成，需插接在底座上使用。在不使用设备时，可拆分为两部分，方便设备储运，同时支架在底座上可以进行360°旋转，大大增加了设备使用的灵活性。
起吊装置：使用市场上成熟产品，根据工作需要选用不同型号的电动葫芦，利用电动产品大大降低了工作人员的劳动强度，提高了设备吊装效率。同时，由于将电动葫芦的使用范围限制在了支架高度和半径内，大大降低了误碰带电设备的风险。

    2 新型吊装设备的材料选型
    县供电企业负责对35 kV变电站运行维护，根据作业现场设备质量进行材料选型，一般底座可选用符合GB/T 711-2008+优质碳素结构钢热轧厚钢板和钢带》的优质中厚钢板，支架选可选用N40，DN32钢管，起吊装置可选用PA-500型电动葫芦。
    按上述条件装配的吊装设备能够起吊质量在200kg以内的设备，若需要起吊更重的设备，则需选用规格更高的材料。

    3 新型吊装设备的应用优势
    该吊装设备使用方便，起吊灵活，设备操作人员可以根据实际情况在地面操作，为在台架上的工作人员留下更大活动空间，同时通过该设备的应用，大大缩短了春检、秋检中吊装作业时间，并且由于其自身体积和作业范围远小于吊车，与带电设备之间的安全距离可得到有效保障，大大减少全站停电检修方式的应用，提高了供电可靠性。
