伸缩分解式单杆三相接地装置的研制
来源:农村电工  作者:佚名  2017-09-25 10:00:57

    1 接地装置现状
    供电公司现用的接地装置通常为一组三杆分相单节直杆型接地棒在端头安装螺旋卡口式或弹簧卡口式卡头的接地线。在应用中,因为输电线路上耐张杆的线间距离比较大,考虑到直杆型接地棒装设时无法垂直于导线安装,又出现了改进型,即可90°换向的双节接地装置。
    在挂设接地线时,普通接地线必须垂直于导线才能完成安装作业,因此,在耐张导线上挂设接地线时存在挂接困难和接触不良情况,且拆卸困难并伴有安全隐患。改进后的接地线虽在一定程度上克服了在耐张导线上挂接难度大的困难,但存在偶尔会出现转换接头卡住、操作失灵等缺陷,且设备笨重、体积大,传递和存放不便。

    2 伸缩分解式单杆三相接地装置

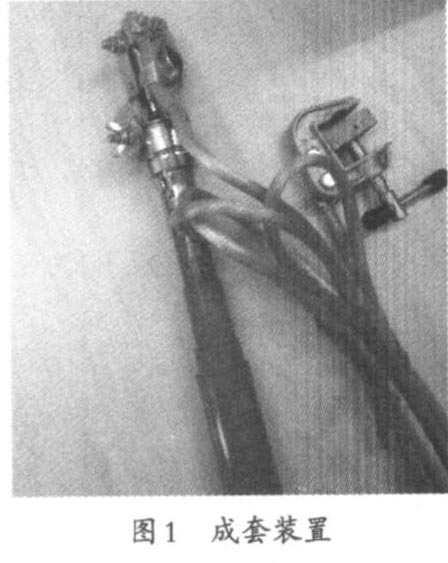

    为弥补上述不足,我们设计了如图1所示的伸缩分解式单杆三相接地装置。新接地装置在原有接地装置的基础上,将结构简化为各自连有卡口线夹的三条铜线和一根可调节长度的绝缘操作杆。新接地装置卡口线夹可在0°到90°之间任意调节自身与操作杆的角度,并且

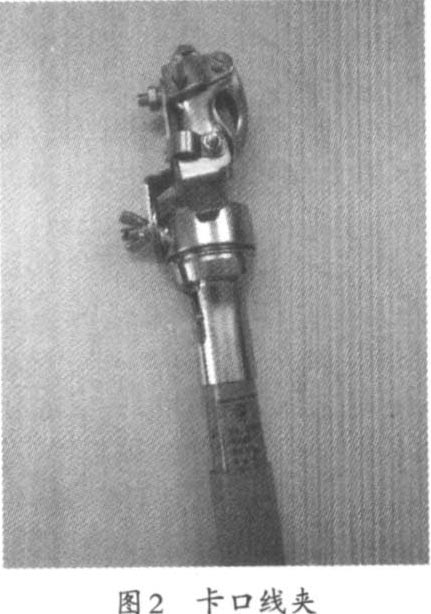

卡口线夹与操作杆可以拆分,适用于10-220kV耐张杆塔安装接地线作业。成套装置如图1所示,卡口线夹如图2所示。其主要部件设计特点如下。



      (1)卡口线夹。可在0°到90°之间任意调节自身与操作杆的角度,并在线夹上设计有两片蝶式齿轮,当调整好卡口线夹与待接地导线的角度后通过这两片蝶式齿轮的咬合来固定角度。线夹内部采用万向齿轮,通过旋转来带动线夹的收缩,可避免转接头卡死。卡口线夹采用不锈钢制作,既不易生锈,又能满足机械强度要求。
    (2)操作杆。操作杆与接地线卡口线夹间采用分离式设计,操作杆为单杆,可伸缩,可根据距导线距离来调整操作杆的长度。每根操作杆的头尾两端设计有连接口,每根操作杆伸长最大长度6.5 m。操作杆质量轻,使用轻便、灵活,易于传递和操作,可有效降低作业人员的劳动强度。
    (3)卡口线夹与操作杆连接口。卡口线夹与操作杆金属头的连接口内装有磁铁,当操作杆的金属接头靠近连接口时就会自动吸入槽内;槽内设计闭锁装置,将操作杆旋转一定角度并往后一拉,卡口线夹和操作杆便能闭锁连接。接地线安装完成后,前推操作杆解除闭锁装置,操作杆和卡口线夹便可分离。

    3 优点
      (1)伸缩分解式单杆三相接地装置适用范围广,能够在10-220 kV耐张杆塔及直线杆塔进行挂接作业。
      (2)连接口处磁铁吸合式设计,操作杆与卡口线夹间的连接与分离操作都十分方便。卡口线夹能够快速卡入导线,挂接、拆卸安全可靠。
      (3)可调试绝缘操作杆连接部位,使其操作灵活,连接可靠,安装后不会意外脱落,解决通用型接地装置的绝缘操作杆容易脱落问题。
    4 使用方法
      安装时,先调整好卡口线夹与导线的安装角度,再通过蝶式齿轮固定。由于线夹与操作杆的连接口内部设计有磁铁,将操作杆的金属头靠近连接口时便会自动吸入槽内,将操作杆旋转一定角度、后拉,卡口线夹和操作杆便能闭锁连接。接地线安装完成后,向前推动操作杆解除闭锁,操作杆和卡口线夹便可分离。
    5 结束语
      新接地装置的研制成功,既解决了普通接地线设备体积大、质量重问题,减少库房储存及运输空间占用,又具备了通用性强、方便携带、操作灵活、安全可靠等特点,有效解决了在输配电线路设备上作业时受各种客观条件的影响和限制问题,提高了作业人员的操作效率,降低了作业人员的劳动强度,对防范接地设备的挂接不牢情形发生,促进接地设备的规范操作及提高检修作业安全性具有重要意义。
