供电企业根据电网运行管理实际,需要多轮次对10 kV及以下资产数据进行清理。但是,目前对电力资产设备数据的匹配性检查都是由人工完成,数据量大、处理难度高且准确率低。同时,电力资产数据的清理需要多个部门很多人员的协调配合,一般企业无法做到将PHOTO照相及图像识别、PHONE通信及云计算、GPS位置定位及地理信息处理等在移动作业终端的应用与电力生产实际相结合。鉴于此,国网四川达州供电公司研发和设计了电力通系统,依靠互联网大数据的功能,搭建了一个能够实现10 kV及以下线路与设备的现场影像管理、地理信息管理、智能图形识别、智能数据输入、数据实时传输功能的,基于移动作业平台的网络数据电力资产清理系统。通过该系统,可有效解决供电企业资产清理难度大、日常巡视不到位、缺陷处理闭环难、员工重复工作多、数据维护费用高的问题;实现电网设备从采集、贯通、巡检、消缺、异动(投运)的一体化操作和全过程管理。
1 电力通系统的工作原理
电力通系统包括移动作业平台、Web服务器、数据库存储单元和PC终端4个主要部分。移动作业平台与Web服务器双向通信连接,用于上传或更新数据;PC终端与Web服务器连接,用于实时监控信息采集进度;数据库存储单元与Web服务器数据通信连接;移动作业平台内设置有处理器及与处理器相连接的用于照相及图像识别的图像识别模块,用于设备信息输入的数据输入模块、传输模块和用于定位的地理信息模块等。系统结构图如图1所示。
2 电力通系统的实用性
电力通系统通过双向融合,提倡极简、极易、极致的“三极”理念,自由组合5种应用场景,具备较强的扩展性,易用而且好用。它是一套基于“三网”(互联网、物联网、电网)整合的资产设备数据现场管理系统,实现了电网设备信息采集、贯通、巡检、消缺、异动(投运)的一体化操作、全过程管理。可扩展运用于电网设计、施工、验收、业扩、运检等业务场景。
(1)采集。从传统的采集“一个都不能少”(GPS手持终端、照相机、测距仪、笔和本子等)到现在的一个智能手持终端(移动作业平台),从2-3人为一组工作到只需要1人工作,更规范地收集准确的采集信息,更加节省人力物力。
(2)贯通。按国家电网公司配网设备精益化手册的有效性验证设置规则,一键质检并有详细的错误提示,方便查找和修改错误。同时有相应的模板衔接现有的PMS等系统。通过电力通系统,不仅实现了数据采集、记录标准化,数据关系自动生成,并且可以预先输入符合国家电网公司配网设备精益化手册的数据验证规则,一键质检数据,保证采集数据的准确性、一致性和关联性,最大程度避免了人工操作失误。
(3)巡检。通过移动作业平台的GPS模块和数据库记录信息相匹配,进行巡检拍照,保证巡视到位和数据实时更新。后台即时采集当前坐标信息和图像信息,保证了工作人员的到位率,极大地解决了以往室外工作无法实时监督的问题,提高了员工工作的主动性。
(4)消缺。系统解决了传统模式下缺陷管理闭环难、消缺工作少支撑等难题,实现了缺陷来源可溯(如巡检、报修等)、缺陷管理闭环(如按缺陷进行上报、下达、提醒和考核分类)、消缺管理痕迹支撑。
(5)异动(投运)。系统解决了传统模式下电力营销与运维协调困难,工程投运后营配数据录人往往滞后和不匹配等难题,真正实现了设备的全过程管理和图数治理的常态机制。
3 电力通系统的推广效应

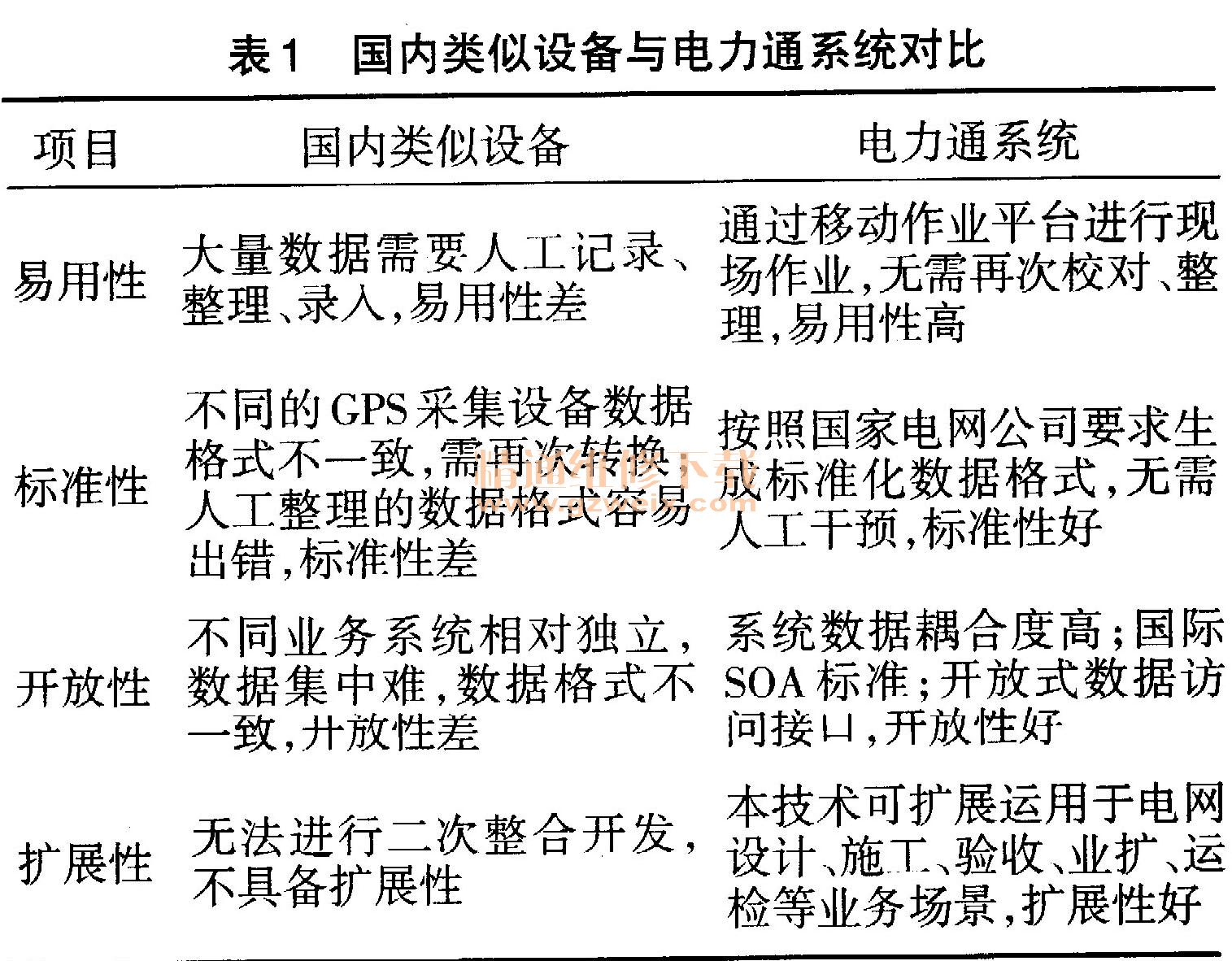

与国内类似设备相比,电力通系统的优势还体现在易用性、标准性、开放性和扩展性4个方面。具体如表1所示。
当前,电力通系统已在该公司44个供电所推广应用。在图数治理、营配贯通工作方面,通过电力通系统智能手持终端,提高了现场数据采集和核查工作的高效性和准确性,实现了移动采集、一键质检、自动生成PMS导入模板,降低了PMS建模和营配贯通工作量。
在日常巡视工作中,通过电力通系统的应用,有效解决了传统模式下缺陷管理闭环难、消缺工作少支撑的难题,实现了缺陷来源可溯、缺陷管理闭环、消缺管理痕迹支撑。同时,通过对实际工作场景、流程、节点的痕迹化管理,系统详细完整地记录工作事件对应的资金、人员、时间、地点,以及工器具、备品备件领用、用工用车等信息,真正做到财务资料来源可溯、逻辑严密、真实可靠、支撑有力,为农网维护费的监督管理提供了支撑解决方案。
通过人屏展示、图文直播、轨迹展示等手段,管理人员能够直接对生产一线工作进行指挥和检查,把传统的金字塔式管理形式转化成扁平式管理形式,提高管理效能。
