带自动重合闸功能的塑壳断路器是在塑料外壳断路器和剩余电流动作断路器的基础上派生出来的新一代智能型断路器。它集过载保护、短路保护、剩余电流保护、过压保护、欠压保护、断相保护、自动重合闸等多项功能于一体,通过液晶屏循环显示当前合分闸状态、额定剩余电流、三相工作电压及工作电流等参数。由于其功能较多,而各项功能的开启与关闭方法又不尽相同,导致一些农电工在使用中十分为难。笔者现对其常见故障处置进行阐述,供参考。
1 通电后不能完成自动合闸且液晶屏无显示
原因:自动合闸按钮未打开。
解决方法:按下面板上红色船形开关,使“|”端向下,“○”端向上即可。
2 液晶屏显示模糊不清
原因:长时间处于低温下(-30℃以下)运行。
解决方法:更换数码管类型的重合闸产品。
3 面板上“试验”按键按下不分闸
原因:“剩余电流告警”功能启用。

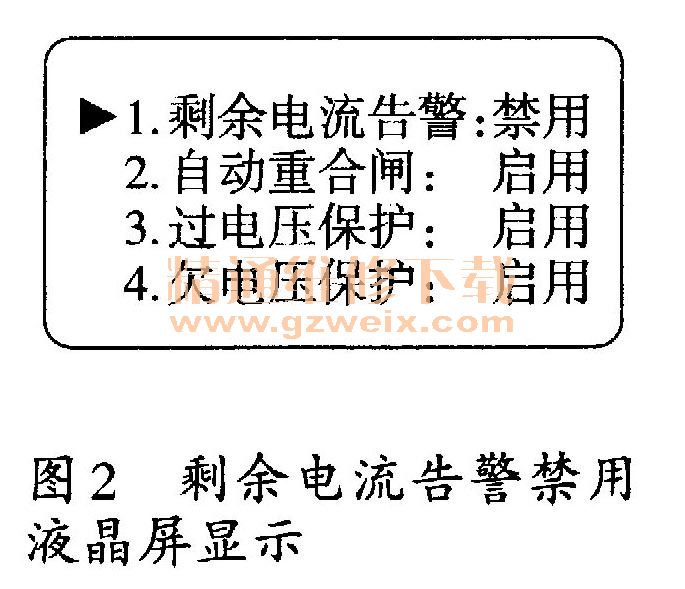

解决方法:按下面板上“↓”键(面板按键见图1),在“1.剩余电流告警”前出现“→”时,再按“→”键,液晶屏显示“剩余电流告警:禁用”即可,液晶屏显示见图2。
4 RS 485通信接口远动分断功能
失效原因:“远动分断”功能未开启。
解决方法:按下面板上“↓”键,直至找到“远动分断”,在“8.远动分断:禁用”前出现“→”时,按下“←”键,液晶屏显示“远动分断:启用”即可,如图3所示。
5 三相电源电压相差太大或与实际电压不符
原因:在出厂时未对电压进行校准。
解决方法:同时按下“↓”和“复位”键(见图1),输人密码(输入密码时借助“↓”或“▲”改变数字的大小,借助“←”或“→”改变密码的位数,密码可在产品说明书中查找),按下“确认”按键,进入“参数校准”,在“3.ABC电压校准”前出现“→”时,按下“确认”键即可,如图4所示。
6 跳闸后液晶屏显示“跳闸闭锁”

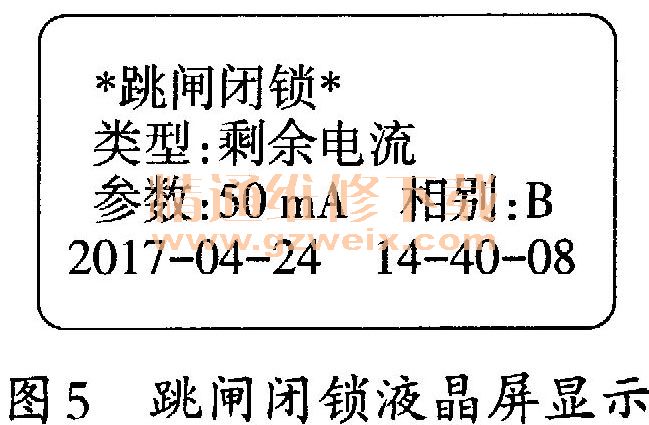

“跳闸闭锁”显示如图5所示。
原因:L2相(旧称B相)负载侧线路因出现漏电现象而跳闸。
解决方法:①查找塑壳断路器负载侧线路漏电情况,排除漏电故障,按下面板上“复位”按键(见图1),即可自动合闸。②调整额定剩余电流值:按下面板上“确认”键(见图1),输入密码(密码输人方法同上述5叙述);按下面板上“确认”按键,此时液晶屏显示如图6;在“额定剩余电流0050mA”前出现“→”时,按下“↓”键或“▲”键改变额定剩余电流的大小,将额定剩余电流调整至0500 mA,如图7;按下面板上“确认”按键,接着按下面板上“复位”按键即可自动合闸。
