三孔插座的接地线去哪了

来源：农村电工作者：佚名 2017-12-25 10:03:04

     2 保护接地和保护接中性线的具体实施
    2.1 TT系统

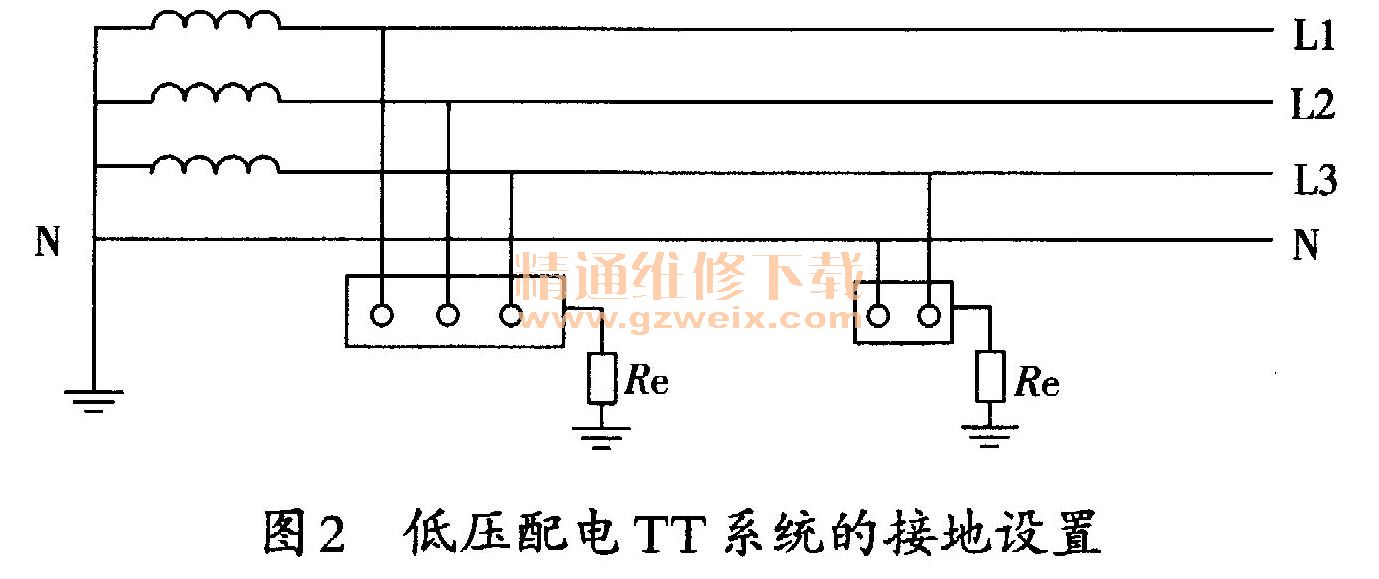

    在农村实际应用中，TT系统保护接地具体实施如下。其原理图如图2所示。

    （1）三相电器设备由于额定电流较大，一般经过刀开关、小型断路器等进行电源控制，其外露可导电部分一般用导线直接接到附近的接地体（包括人工接地体和自然接地体）上。如果附近没有现成的接地体，则需就近制作接地体。
    （2）三孔插座的上孔要接到现成的接地体或现制的接地体上。
    （3）接地体的阻值要符合要求，一般不大于4Ω，并定期检验。接地要牢固、可靠。
