2.2  TN-C系统

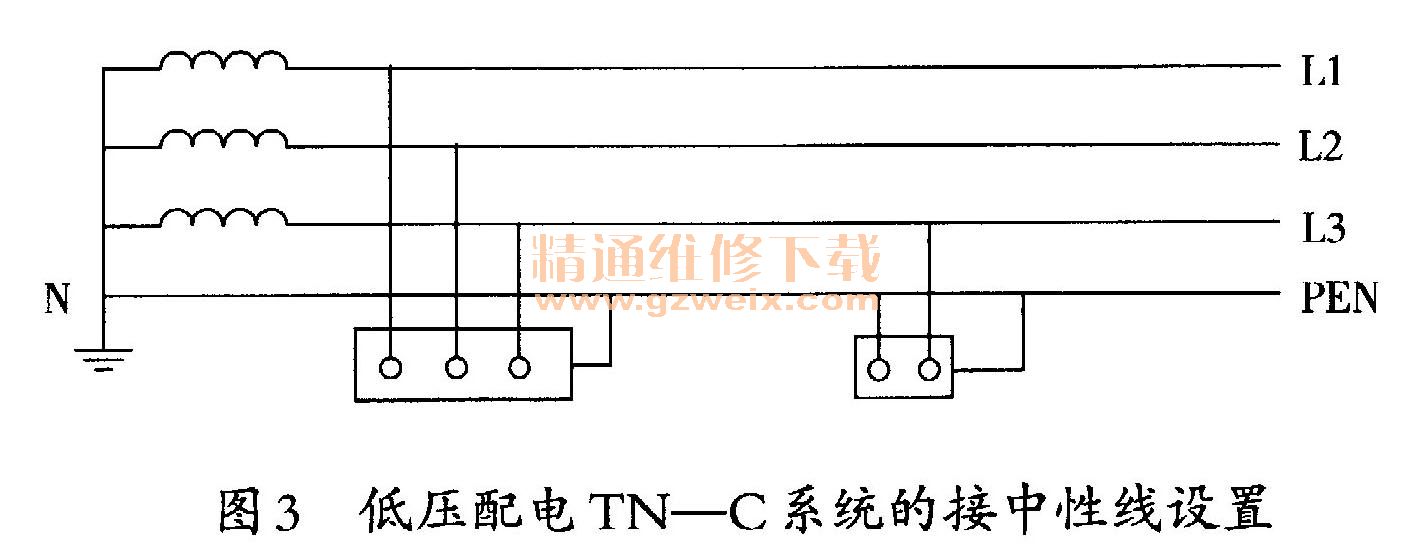

    对于TN-C系统，其接线要求如下。图3为其原理图。

    （1）三相电器设备外露可导电部分及三孔插座的上孔，应直接可靠地接到保护中性线上。
    （2）要有有效防范保护中性线断线的措施。
      （3）中性点的接地电阻符合要求。
    （4）按相关要求设置重复接地。
    此外，TT系统、TN-C系统还需遵守以下原则。
    （1）三孔插座，最上面的那一孔一定要接地或接保护中性线，严禁空置。如果分不清自己的家庭电路是使用的哪种系统，可咨询当地的供电公司。
    （2）为方便电器设备外露可导电部分接地和接保护中性线，厂家在产品出厂前已用三极插头引出。电器设备三极插头接地的那一极，严禁故意册弯而当作两极插头使用。
    （3）禁止使用“两极插头＋三孔插座”的移动式插座。
    （4）同一台配电变压器供电的系统中，不得一部分设备保护接地，而另一部分设备保护接中性线。
    （5）保护接地和保护接中性线均要与线路中的剩余电流动作保护器、过流保护装置等安全保护装置配合使用。安全保护装置要选型正确，安装符合要求，动作灵敏可靠。
      （6）中性线和保护中性线上禁止安装熔断器或单独的开关装置。
