环形混凝土电杆端部方法探讨
来源:农村电工  作者:佚名  2018-02-09 09:15:27

    环形混凝土电杆的质量要求中有一项为“端部倾斜”,GB 4623-2014《环形混凝土电杆》中对端部倾斜的标准要求为:杆底小于5 mm,钢板圈小于3 mm,法兰盘小于2 mm。杆底的端部倾斜过大会影响线路施工中电杆的垂直度,而钢板圈和法兰盘如果端部倾斜过大,极易造成组装后的杆段弯曲度过大,从而影响输电线路的安全运行。该标准还对端部倾斜的测量用具及方法进行了简单的说明:“用90°角度尺及150mm长钢直尺测量,应考虑锥度的影响,精确至1 mm.此段描述虽然明确了测量工具为90°角度尺和150 mm长钢直尺,但并未明确说明测量及数值修正方法,下面我们对此进行探讨。

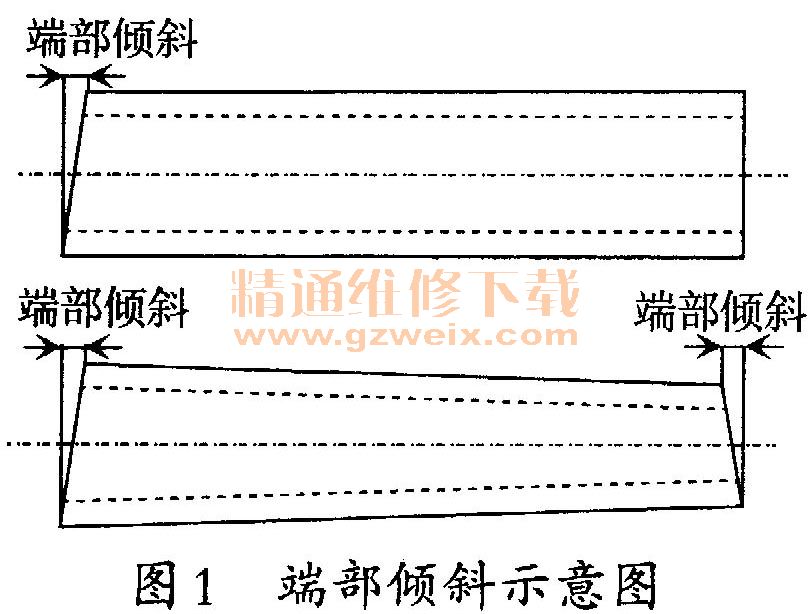

    电杆按外形分为等径杆和锥形杆。等径杆和锥形杆的端部倾斜如图1所示。

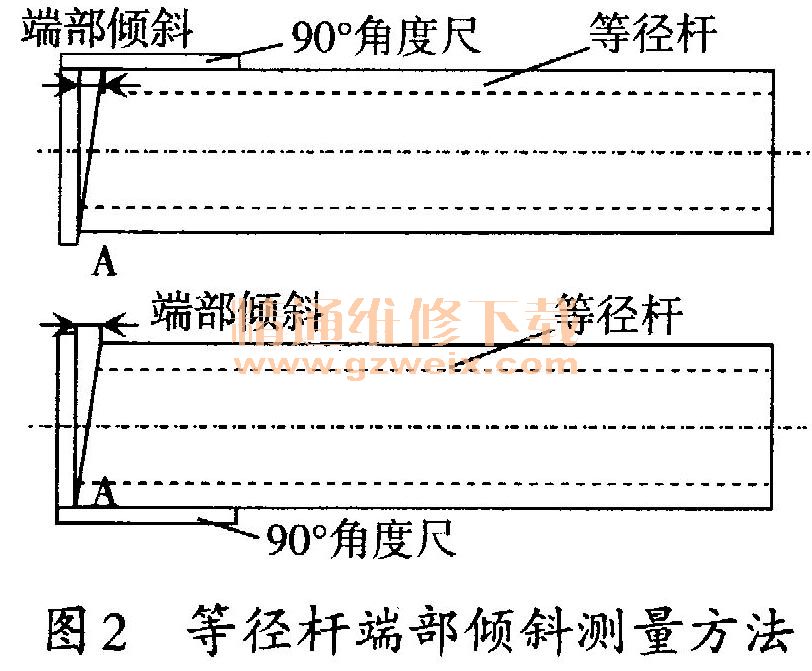

    在检测中测量等径电杆端部倾斜比较容易,如图2所示。将90°角度尺的一边与等径杆外壁贴紧,90°角度尺另一边与电杆之间的间隙即为端部倾斜值,使用钢直尺直接测量即可得到端部倾斜值,数值无需修正。测量时应特别注意两点:①90°角度尺的一边必须与电杆侧面贴紧;②90°角度尺另一边必须与电杆端面贴紧,如图2中的A处,如果90°角度尺与电杆端部的两个面都能贴紧,说明电杆端部倾斜值为0。

    测量锥形杆时,因锥形杆存在锥度,须对测量值进行修正才能得到准确的端部倾斜值。其测量方法与等径杆类似,如图3所示,90°角度尺的一边紧贴电杆的侧面,使用钢直尺测量90°角度尺另一边与电杆端面间的间隙,得到测量值S。

    得到端部倾斜测量值后,可用下式计算得到端部倾斜值P为
  P= |s-(D×C)|
式中S----端部倾斜测量值;
      D----被测端部的外径;
      c----电杆锥度,电杆常用锥度为1/75。
    例:Zφ190×12×M×G型电杆,使用图3所示方法,测量值s为6 mm,则端部倾斜值计算为
  P=|6-(350+75)|1.33(mm)。
