1 提出引流线夹接触过热的问题

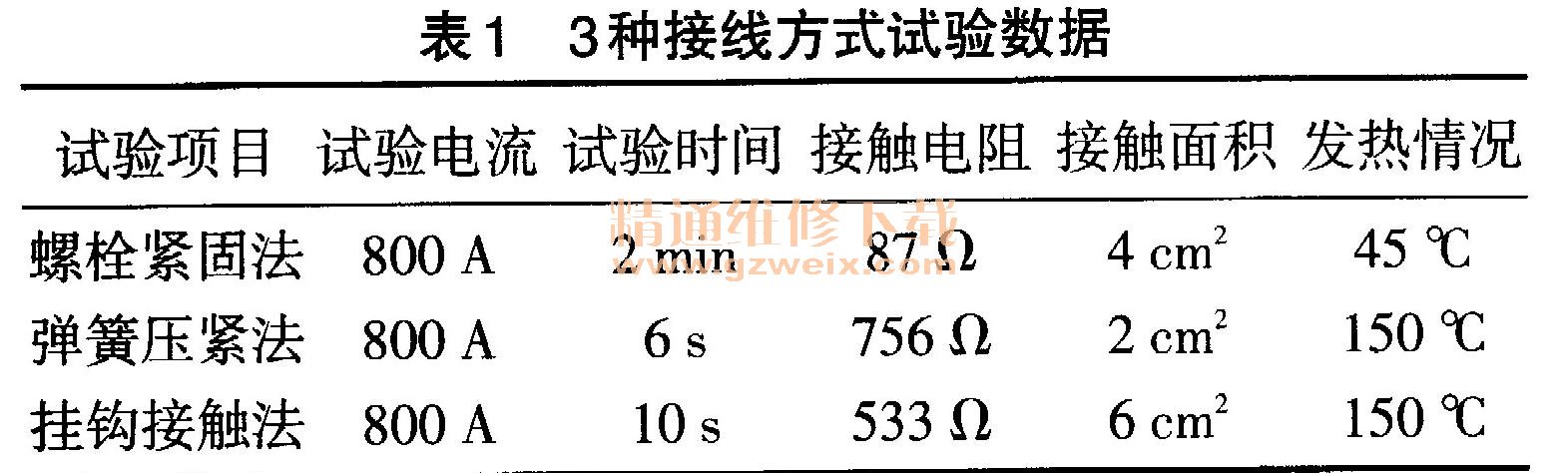

    大电流发生器是在电气调试需要大电流场所的必备设备，适用于电气设备的瞬间电流试验及连续负载试验。仪器在出厂时没有配备专业的引流线夹，在市场上购买的引流线夹，虽然弹簧有较大的压力，但接触并不理想。通常有螺栓紧固法、弹簧压紧法、挂钩接触法等几种接线方式，分别有以下特点。①螺栓紧固法：每试验一次都要将电流互感器螺栓卸下一连接一试验一恢复，虽然接触良好但每次试验工作量大、操作过于繁琐。②弹簧压紧法与挂钩接触法：试验时接线方便，但接触很不紧密，接触面小，试验线易发热。在日常工作中，经常会出现引流线夹与设备接触不良的情况，尤其会导致接头过热，电流升不到额定值，甚至不能做试验等情况的发生，尤其是在800、1 000 A等的大互感器试验时，接头长时间处于发热状态会对设备造成损伤。表1为上述3种连接方式的发热实测数据。

    2 解决方案

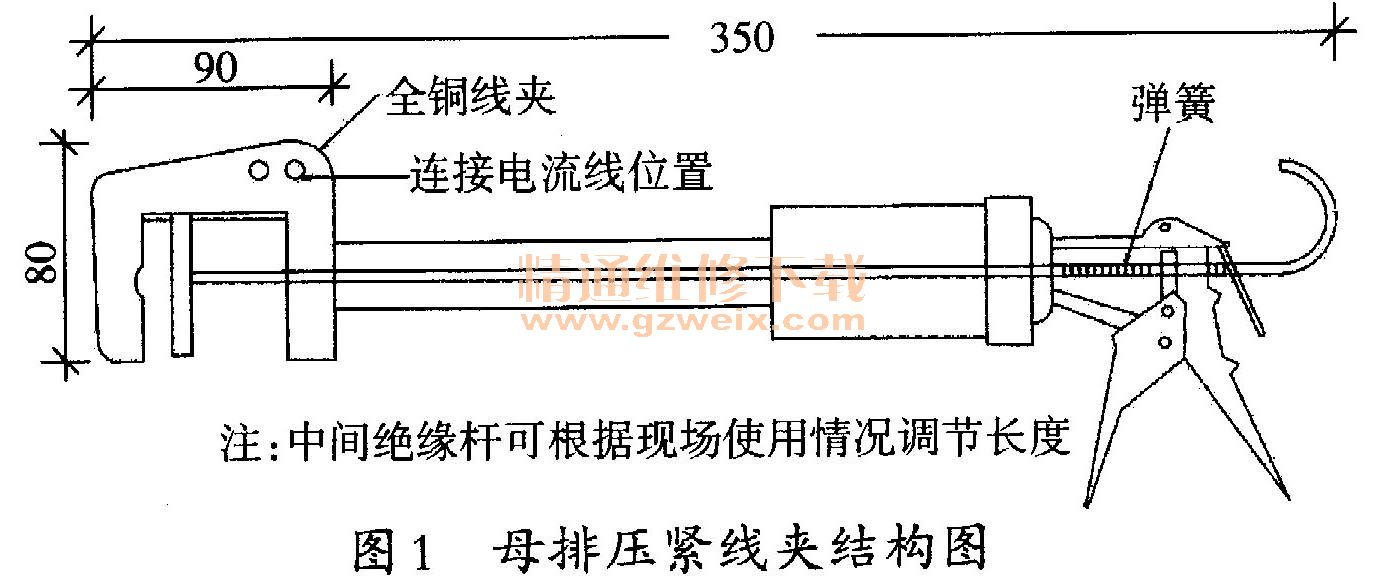

    基于上述问题，通过长期摸索与总结，我们提出了3种改进方案：电机式、油压式和机械式，其中电机式和油压式体积大，且操作复杂，不适合做成试验线夹。最后确定机械压紧式引流线夹，它不仅体积小，操作方便。考虑到试验现场有一矩形母带和铝绞线等，设计了母排压紧线夹（适合于矩形母带）和导线压紧线夹（适合于铝绞线）2种引流线夹。两种线夹结构图分别如图1、图2所示。

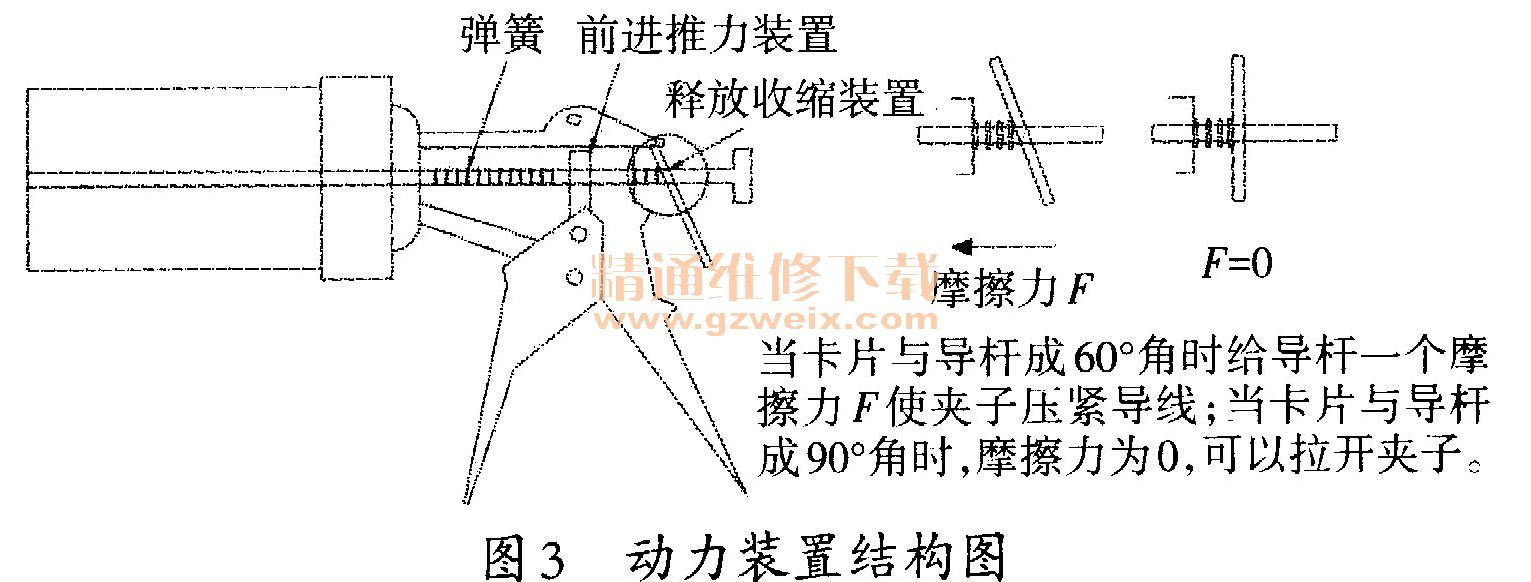

    参考胶枪工作原理，设计了动力装置，如图3所示。当给前进推力装置力时，释放收缩装置卡片与导杆成60°角，给导杆一个摩擦力F使夹子压紧导线，卡片与导杆成60°角保持压紧状态，当释放收缩装置卡片与导杆成90°角时，摩擦力为0，可以拉开夹子。

    3 实施效果

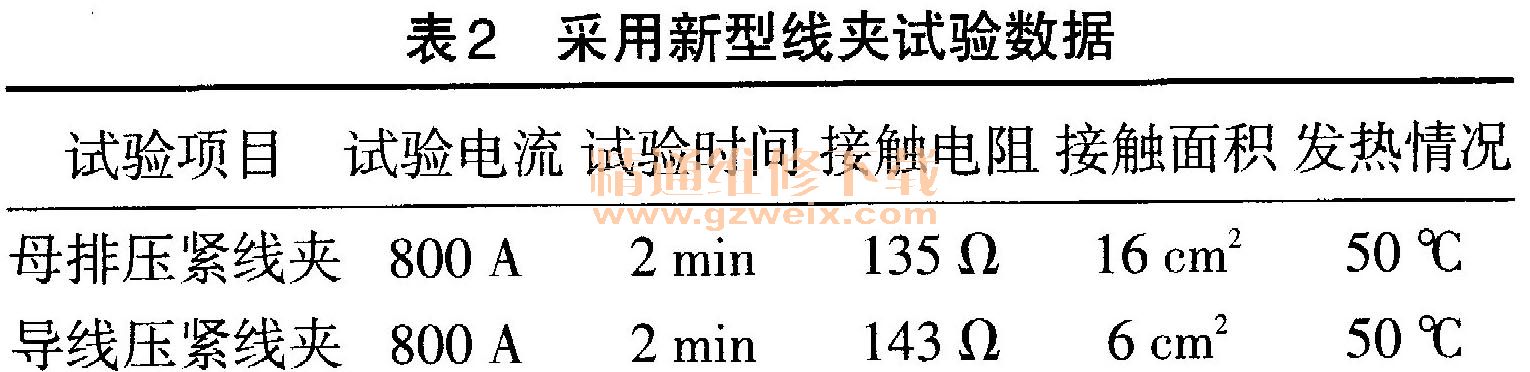

    （1）动力机构采用机械压紧式，夹子采用全铜一次浇铸成型，导电性能良好、接触面积大，操作简便，杜绝了接触不良、导线发热等现象，达到了预期效果。表2为新型线夹发热实测数据。

      （2）适合各种试验场地，室外、柱上断路器、开关柜等，都能很好地完成接线试验任务。
      （3）具有体积小，操作简便，造型美观，中间绝缘杆长度可根据现场情况调节等优点。图4和图5为两种线夹实物图。



    通过本次创新活动，解决了大电流试验仪器无专用引流线夹的问题。
