1 研发背景
    继电保护是确保电力系统安全可靠运行的重要装置。近些年来，电力系统技术发展迅速，与之配套的继电保护装置更新换代速度快，保护屏柜改造工作频繁。为保证电力系统供电可靠性，拆除保护屏柜的工作一般需要带电进行。
    由于继电保护装置集成度高，二次回路接线复杂，在拆除过程中，要防止误碰其他带电设备，避免短路和接地事故的发生。以上各种因素都增加了安全快速拆除保护屏柜的难度。

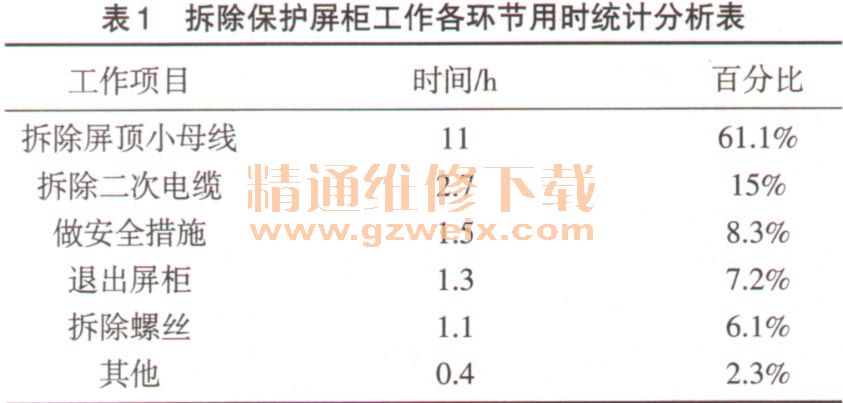

    根据统计，以往的保护屏柜拆除效率低，前期准备工作复杂，按照继电保护改造工作流程，对拆除保护屏柜工作中的各环节用时进行调查，结果如表1所示。

    从表1中可以看出，拆除屏顶小母线所用时间占拆除保护屏柜总时间的61.1%。因此，如果能够缩短拆除屏顶小母线的时间，也就能大幅缩短拆除保护屏柜的时间。
    我们从人员、工具、方法、环境4个方面对造成拆除屏顶小母线时间长的因素进行了认真查找和细致分析，最终找出了造成拆除屏顶小母线时间长的7个末端因素：①缺乏技能培训；②照明灯具不完善；③工作流程不标准；④小母线安装在屏顶；⑤相邻带电部位多；⑥金属工具笨重；⑦电压等级高。
      针对7个末端因素在试验室进行试验发现，由于相邻带电部位多，小母线拆除过程中需要对已拆除部分和未拆除部分反复做绝缘措施，是导致屏顶小母线拆除时间长的主要原因。

    2 拆除辅助工具介绍

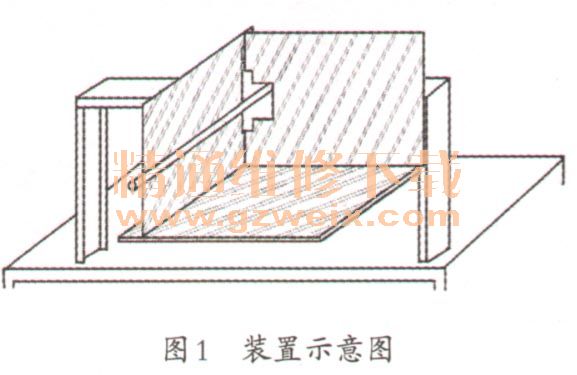

    针对这一现状，我们经过多次调查及试验，设计了一种拆除屏顶小母线绝缘辅助工具。装置示意图如图1。该辅助工具由树脂板制作的三块绝缘挡板组合而成。底板是一块长方形绝缘树脂板，用来隔离下层小母线或屏顶；正面和侧面有两块根据小母线固定底座的尺寸和高度专门设计的绝缘树脂板。通过正面绝缘板和侧面绝缘板的卡扣来固定绝缘板，并且用于隔离待剪小母线周围的已剪小母线部分和未剪小母线部分，方便断钳快速安全剪断屏顶小母线。拆除屏顶小母线绝缘辅助工具能从三侧同时隔离相邻带电小母线，上层及下层小母线拆除均能使用。

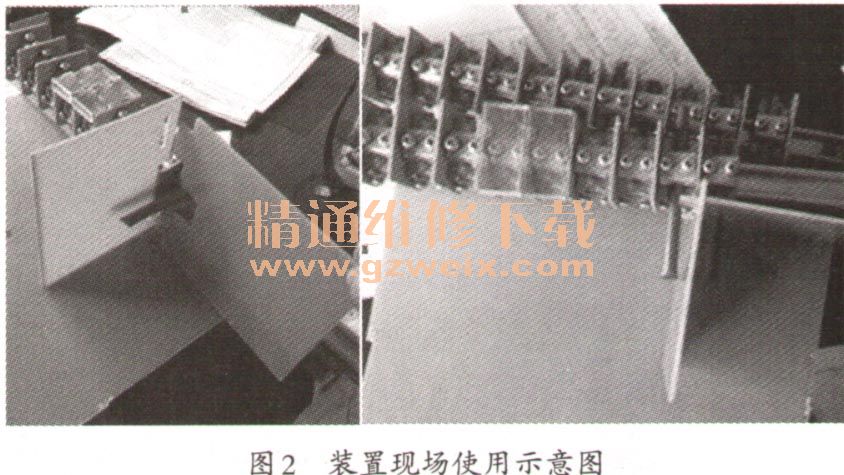

    装置现场使用示意图如图2所示。

    3 应用效果
    针对影响保护屏柜拆除用时的因素进行效果检查。使用该拆除屏顶小母线绝缘辅助工具后，拆除保护屏平均用时由之前的18h降到了11.6h，效果显著。
