2 设备基本要求
2.1输送系统
电动导轨采用304材质,直径D76,厚3 mm,轴径为D20。采用滚筒形式,整体的设计要提供最少的尖角、最少的缝隙和平滑焊缝,表面粗糙度<3.2 Rm,以此提高其清洁性。侧板也采用304不锈钢,厚2.5 mm;电动导轨总长为5070 mm;需要根据工作细分为上桶段一置氮操作段(长1 278 mm),灌装称重操作段(长800 mm),补氮一上盖段(长1 036 mm),缓冲段(长920 mm),吊卸段(长1 036 mm),共5段;各段之间采用间接相接的方式。电动导轨宽为750 mm,高为200 mm(导轨高度等于台秤高度和台秤上滚动的高度之和)。根据包装桶大小以及安装动力系统的需要,要尽量降低导轨高度,便于在吊卸段将包装桶从导轨转移到地台板。电动导轨采用13齿10A链轮,链轮材料为45号钢调质处理,齿面采用高频淬火,辊子间距118 mm。电动导轨配有固定支座及可调节地脚;电动导轨就位后机身稳定并方便位置和高度的调节。电动导轨承载为100 k梦根。电动导轨的运行速度保持为(1~10) m/min,可以通过变频器调节运行速度。电动导轨需要配备4台电机,电机采用分离外置式,采用工业专用万向联轴进行动力传递,电机设置过载保护。电动导轨控制面板含有工作、故障状态指示灯和警笛等声光报警功能。电动导轨与包装桶直接或间接接触的垫圈、密封圈和O型圈只用具有食品认证资质的聚合材料。
2.2灌装系统
置氮口有两条气路,分别与包装桶的两个口相连,一条抽真空,另一条用于填补氮气。置氮口用塑料管连接,在管道末端位置采用软塑料、吸盘形式的置氮口,其内径应略大于包装桶进口外径,保证抽真空和填补氮气过程的密封。抽真空时真空度>0.05 MPa,氮气口出口压力>0.1 MPa。置氮段设置侧送风,设置水平流的高效过滤器和隔离柜1套,含德国EBM风机,可更换的效率为99.995%、0.3 μm的H14高效过滤器和均流板,设置1个压差计。
灌装口外径小于包装桶进口,流量妻56.7L/min(每个包装桶灌装3.5 min),满足生产需要。上方车间顶部具有强排风设备,及时排出多余氮气。灌装口应有自吸装置,在灌装完毕时,保证没有油滴滴落。且带有自动识别功能,在灌装前对准口自动下移,灌装结束后自动上移、复位。灌装口与台秤有连锁装置,根据称量结果自动终止灌装过程,台秤上需要固定滚筒导轨,固定滚筒导轨的材质、表面粗糙度要求与电动导轨的相同,以提高生产线的连续性。台秤称量范围为0~500.0 kg,精度为0.5%o,采用触摸式控制屏,全中文显示,操作简单直观,并具有在线帮助功能、故障显示功能。称量过程采用西门子PLC控制,能够根据程序设定的重量和实际测量值,自动确定灌装的过程进行与终止。称量系统与PLC配套的高性能传感器和高度精确的执行单元,完成控制系统的检测及控制任务。PLC控制系统使用过程造成的油净重量的误差鉴0.5%o。

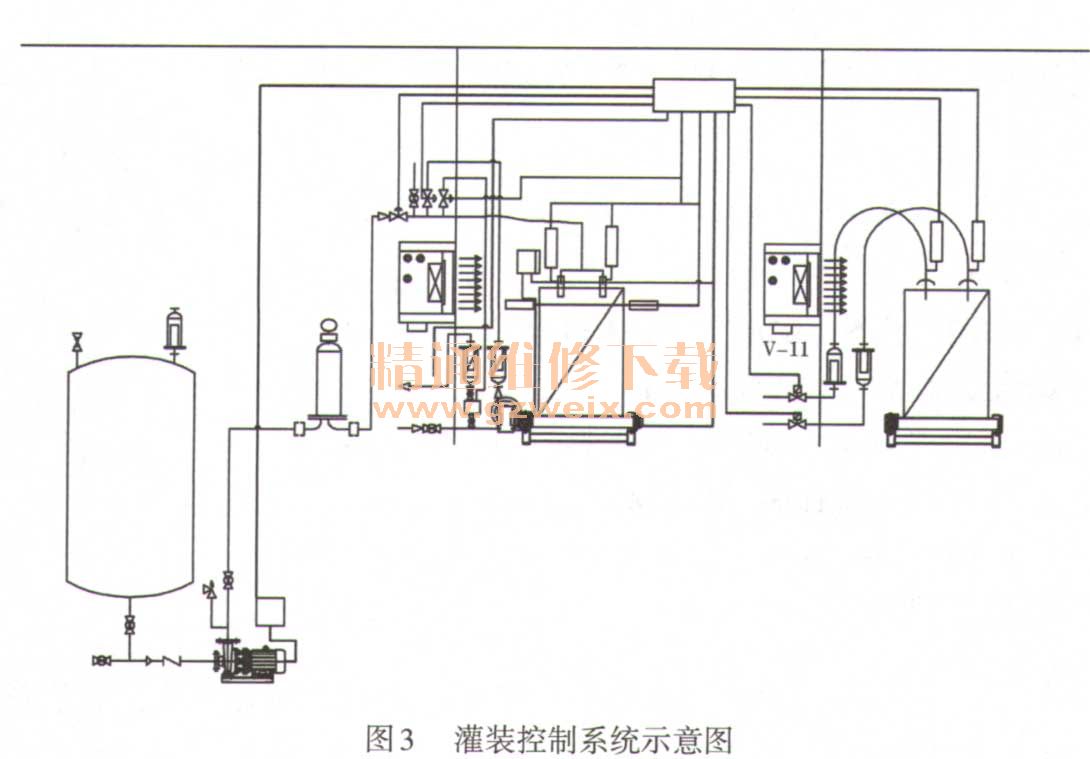

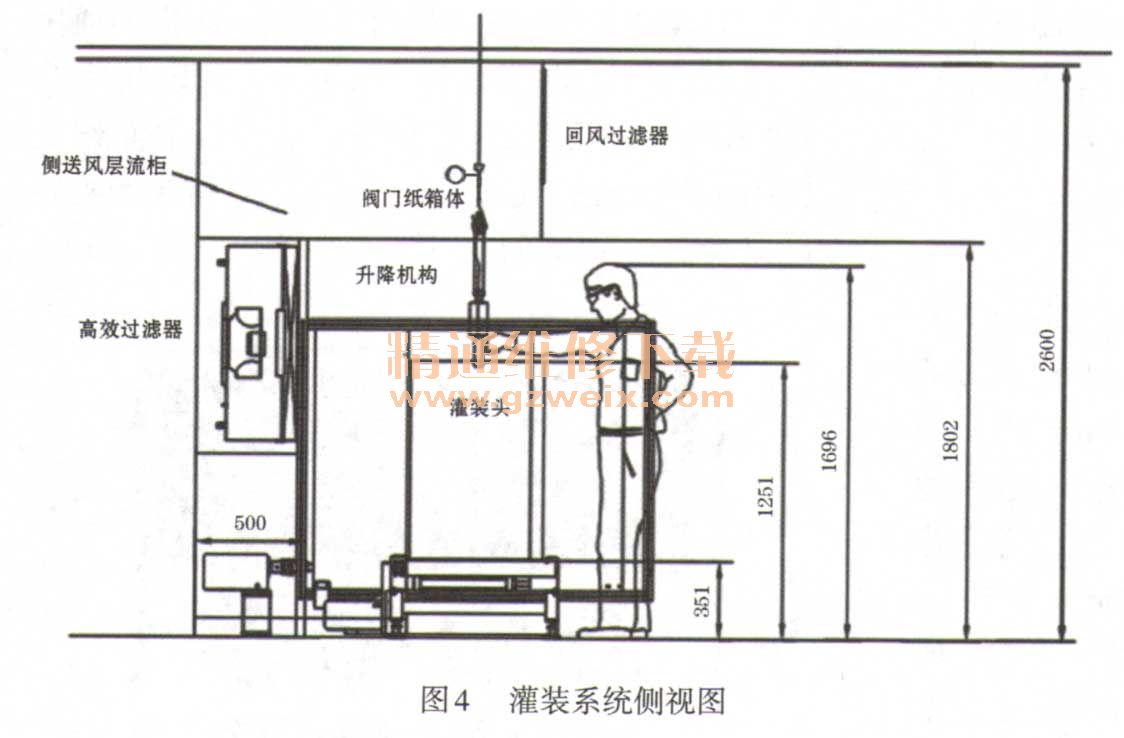

灌装系统需要清洗的部件均采用快开的连接方式和不锈钢材质,灌装段采用气缸卡环的方式自动将包装桶对中,人员手工将料筒的进料口圆周适当转动进行对准和定位。系统如图3、图4所示,自动化程度高、稳定、可靠,满足生产自动化的需要,提高称量系统的稳定性和精度。且有手动终止装置,紧急状况下能够终止灌装过程。
2.3缓冲间
缓冲间为带洁净层流双门结构传递柜,前门红光定位能自动识别生产线上的包装桶,根据需要打开门,前后门连锁装置保证前后门不会同时打开,并有两个门的开启和关闭状态安全报警功能,防止料桶撞坏门。缓冲间内的风采用自循环系统,压力小于洁净区5 Pa,比一般区大10 Pa、防止气体回流,造成污染。
2.4试运行
由于转子泵从执行关泵指令到完全停止,有一个缓冲期,物料的气动隔膜阀得配合地延时关闭,如果关阀与执行关泵指令同时进行,则会造成管道憋压,引发安全事故。但阀的延时关闭,使管道内残留的油每次自流到桶里的量不一。解决措施:在转子泵的进出口增设一段带泄压阀的旁路,当管道压力达到0.45 MPa(滤芯的限压为0.5 MPa)时,自 动泄压。这样就可以在关泵的同时关阀,确保每桶油重量符合要求。
3 结束语
注射用油大句装线配备良好的减振、传动、变速、冷却、润滑装置,在维修保养周期内,连续满负荷生产条件下,没有明显漏油和温升现象,没有明显振动和噪声恶化现象,成品始终符合出厂标准。
