NAX是基于DF8003系统平台研发的一套独立的模块功能，因此对DF8003报警系统中已有的功能，NAX并没有去重复，NAX关注的，恰恰是当前报警系统中没有的功能，或者调度／监控人员在DF8003报警系统中操作不太方便的功能改进。
    如图1所示，NAX和DF8003报警系统中的报警来源和报警处理数据流都是DF8003的SCADA系统，因此在NAX的一些操作，会体现到DF8003系统的SCADA或报警处理界面上，如告警确认，删除，报警点禁止，人工置人等；而在SCADA或DF8003报警系统上的报警操作，也可能会反过来反映到NAX界面上。

    但是，NAX和DF8003报警系统之间并不存在相互依赖关系，即NAX并不依赖于DF8003报警系统而存在，它可以单独显示和处理自己的报警，也可以和DF8003ALARM并行运行而互不干扰。

    2.2 NAX优化告警信息实现原理
    针对95％的非重要告警信息的进一步研究分析发现，可以分为以下几类。
   （1）调控一体化系统会输出大量的频发信息，其中绝大部分都属于一般性的告知信息，一般情况下对于变电站设备监视并无太大意义，但在某些特定情况下又有可能成为重要信息，如远动机、前置机和主站切换产生的重复信号等，故既不能弃之不用，又不能让其占据有限的屏幕资源和牵扯监控人员的过多时间和注意力。
    NAX系统能对此类的频繁动作又复归，但对监盘工作来说又没有太大意义的告警信息进行分析和统计，通过程序的算法和过滤信息的规则将其进行“压缩”，将频繁动作告警的同一信息装在同一个“抽屉”里。使得在有限的告警信息显示界面留出空间，来显示更重要的告警信息，避免了此类信号刷屏的弊端。

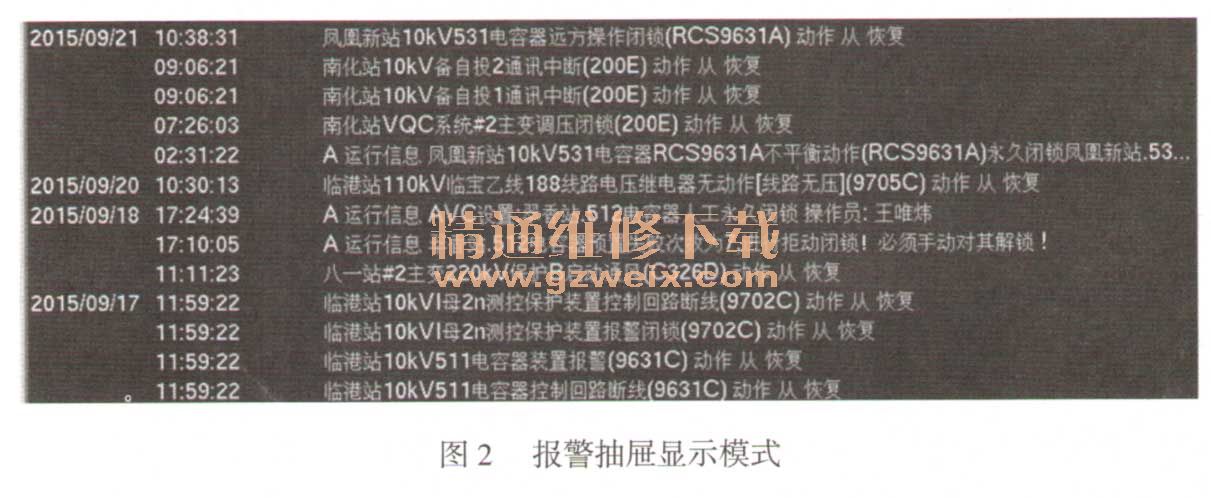

    NAX主窗口主体背景为深蓝色，显示内容为当前电网运行状态下系统的详细报警信息，报警信息的展示以时间为排序依据。为简约起见，NAX并没有将不同类型或优先级的告警设计成不同的颜色，避免使用者因颜色过多而失去注意力。在这里，黄色表示动作已确认报警，红色表示动作为确认报警，绿色表示复归已确认报警，浅青色表示复归已确认报警。当前选中报警则以灰底色，蓝前景色表示。若一条报警为未确认状态，则在报警时间与报警信息描述之间会以暗红色“＊”闪烁提示，如图2所示。

    若相邻的两条报警发生日期相同，则NAX会隐藏先前一条报警的日期，只显示其发生时间，这样，NAX把相同日期的报警放在一个“抽屉”里，给监控人员一种一目了然的感觉，NAX把这种显示模式称之为“抽屉式”显示模式。
   （2）由于电力系统扰动造成电压、电流、有功、无功等遥测突变信息或者现场测控、通信装置的故障、时钟对时中断等因自动化设备抗干扰能力有限而误发的抖动信息或频繁动作告警信息，此类信息通常经几秒或几分钟后会自动复归，只有长时间动作才表明现场设备确有异常。
    对于此类干扰类信号，在NAX系统中采用的解决方案是通过简单的告警栏颜色来区分，在告警确认栏中，黄色表示动作已确认报警，红色表示动作为确认报警，绿色表示复归已确认报警，浅青色表示复归已确认报警。当前选中报警则以灰底色，蓝前景色表示。若一条报警为未确认状态，则在报警时间与报警信息描述之间会以暗红色“＊”闪烁提示。
    对一条告警执行确认操作，其执行确认的逻辑与DF8003ALARM保持一致：
    1）若该告警信息状态为已确认且未复归，则告警确认栏中显示为黄色，确认操作简单返回，不做什么处理；
    2）若该告警信息状态为未确认但已复归，则在限定时间内（如控制回路断线”延时Ss、“弹簧未储能”延时20s、“、“通讯中断”延时20s等）确认后该告警被确认并从界面上删除，如超过规定时限后信号未进行确认操作且信号无再次发出，则从告警确认栏中自动删除；
   （3）变电站站内正常的计划检修测试工作所引起的大量相关设备或间隔的一二次设备告警信息，以及经现场设备由于存在故障或者缺陷但尚未处理期间产生的告警信息，此类信息有部分也会频繁告警又复归，导致在告警界面不停刷屏。NAX能对该设备的报警状态进行设置，使其暂时不上传时序告警窗。

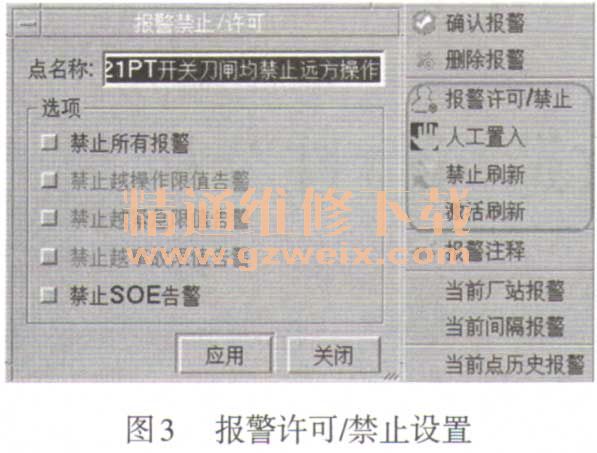

    如图3所示，通过对相应设备的报警许可属性设置，可以实现自动禁止上传该设备相关报警信息到告警信息确认栏，但在后台会有记录，方便日后查询。
