摘要：无线超温报警器采用了一个温控开关与一个无线门铃的巧妙组合，可靠地实现了远距离超温报警，从电路的设计到元件的选择，以及电路的安装与调试都作了一定的介绍。

    在加温养殖、种植过程中，经常要防止温度过高，以免造成不必要的经济损失，如太阳能塑料大棚的种植、养殖；发酵床的养猪、养羊；红薯的育苗过程等，通常要求温度不能超过一定值。如果由专人观察温度，费时费力，因此自制一个超温报警器，在不影响其他工作的情况下，又能及时超温报警，然后及时降温。

    1 电路设计
    1.1电路组成
    如图1，温控开关部分主要由感温棒、毛细管、鼓膜、弹簧、带刻度的（凸轮）旋钮、公共（动）触点1、动断触点3、动合触点2等组成；无线发射部分主要由按钮K、线路板、电池E等组成。

    1.2工作原理
    当环境温度升高时，感温棒受热，其内部液体受热膨胀，压力增大，鼓膜变大，推动动触点产生位移。当环境温度升高到设定值时，动触点1移动到一定位置，使各触点改变状态，其中，动断触点3和1断开，动合触头2和1闭合。由于1和2与门铃发射装置中的常开按钮K是并联，两者是或者的关系，只要有一个闭合，就能使触发电路接通，故1和2闭合后，就相当于按动了门铃按钮，产生了触发信号，无线发射装置向空中发射电磁波，然后，无线接收部分即可接收到信号，产生门铃声音（相当于报警）。整个工作过
程：温度上升到设定值→1和2闭合→发射信号→接收信号→报警。
    无线接收部分可放到家中任意位置，通常距离在40 m以上，只要不超过它的有效范围即可。当听到门铃报警声时，就可采取措施，降低温度，防止过热造成损失。

    2 准备元件

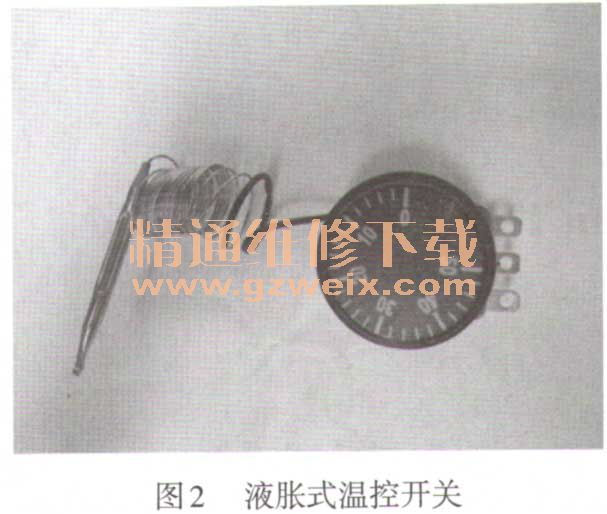

   （1）液胀式温控开关一只，如图2。由于该制作主要是供养殖、种植使用，故选用控温范围在0 ℃～40℃即可，当然也可选用其他形式的温控开关。

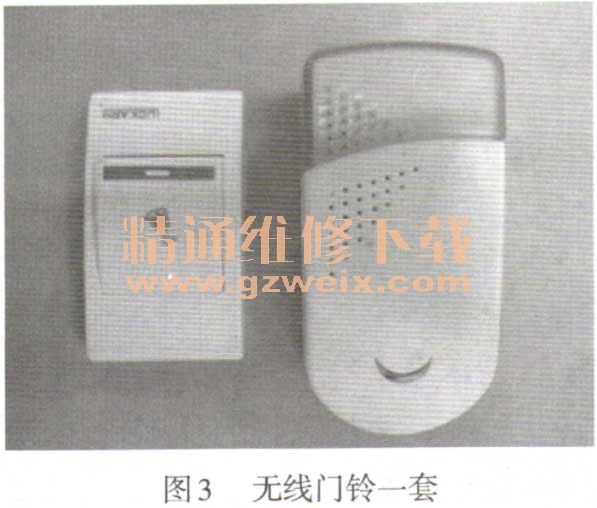

   （2）无线门铃一套，如图3，包括无线发射部分和无线接收部分。

    3 温控开关的校对
    由于液胀式温控开关的温度刻线与实际动作温度大都存在一定偏差，按照刻度设定温度不一定准确，为了准确报警，可用一较准确的温度计作为标准进行校对。
    如图4，把标准温度计和温控开关的感温棒一块放到较低温度的水中，向水中慢慢倒人较高温度的热水，观察温度计，当温度升高到设定值（需要值）时，停止倒水；如图5，把万用表波段开关调到任一电阻档，再把万用表两表笔接温控开关的动合触点1和2，然后慢慢转动温控开关的旋钮，直至动合触点1和2闭合，这时可看到万用表的指针为“零”，校对完成。
