4 站LAN网延伸

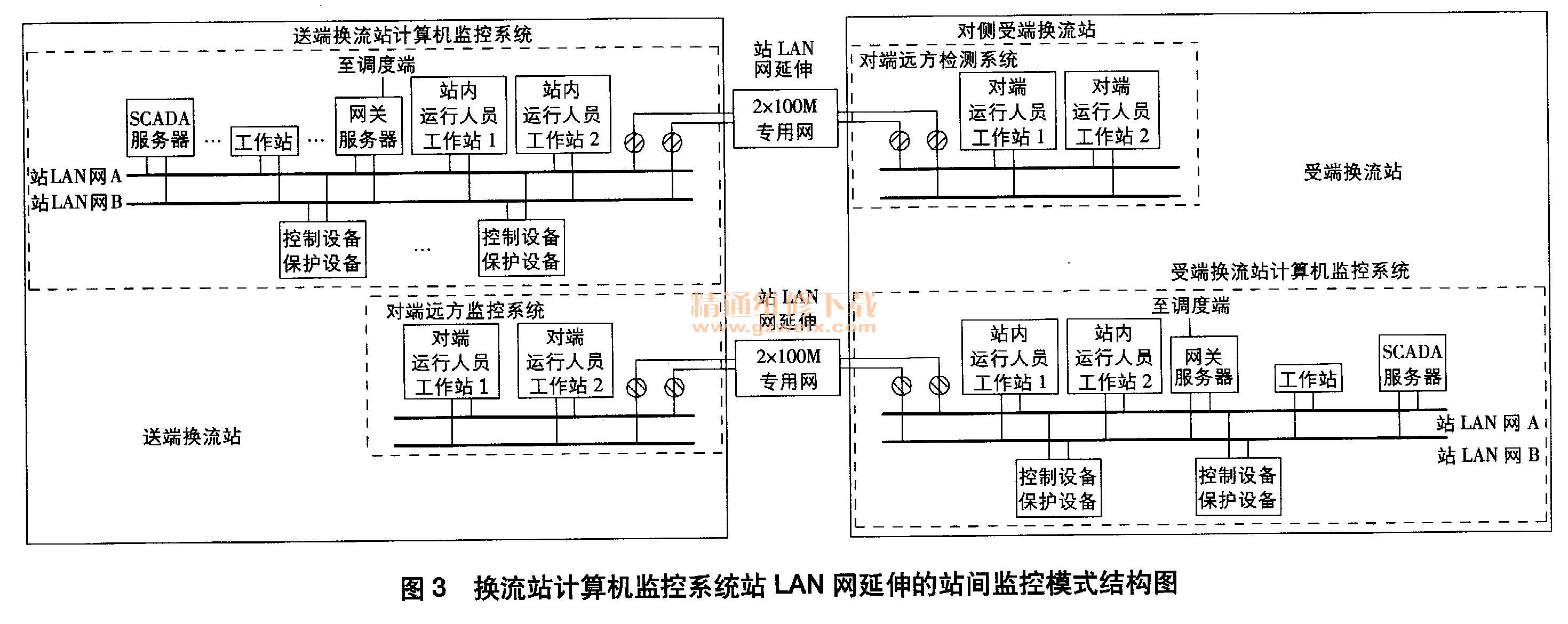

    柔性直流换流站计算机监控系统站LAN网延伸的站间监控模式技术方案如下：在点对点柔性直流输电系统中的两个直流换流站，采用监控系统站LAN网延伸技术，将送端（受端）换流站计算机监控系统的站LAN网延伸到对侧受端（送端）换流站，实现对两端换流站的集中监控功能。该技术方案结构如图3所示。

    （1）换流站计算机监控系统后台监控设备（即运行人员工作站）通过站LAN网网络在站端主控室内可实现对站内电气设备的“四遥”功能，并通过站间用于数据传输的2X100M专用网光纤通信系统将监控系统的站端站LAN网络延伸至对端换流站，同时对端换流站也配置同样具备 “四遥”功能的后台监控设备。通过延伸来的对端站LAN网络，使运行人员在每个换流站主控室内不仅能监控本站电气设备，还能集中监控整个点对点柔性直流输电系统换流站。
    （2）对端换流站监控系统主要由对端监控工作站、网络交换机及其它外围设备等组成。对端监控工作站配置与对端换流站内运行人员工作站相同的硬软件，供运行人员监视和监控对端换流站直流系统运行工况使用，实现完整的柔性直流输电系统控制功能。
    （3）送端（受端）换流站的计算机监控主站端延伸至受端（送端）换流站，对送、受端间的站间通信系统相关通道要求采用loom以太网电口。
    这种将换流站计算机监控系统站LAN网进行延伸的站间集中监控模式，实现了点对点柔性直流输电系统中送端、受端两个换流站间的集中监控，有助于提高点对点柔性直流输电系统中两个换流站运行维护的灵活性、可靠性和方便性，从而减少柔性直流换流站运维人员的数量和工作量，达到降本增效的最终目的。
    5 结束语
    额定电压为±320kV，输送容量为1000MVA，采用真双极接线的厦门±320kV柔性直流输电科技示范工程的成功投运，大力推进了大容量柔性直流输电技术在智能电网中的应用。本文基于换流站现有的计算机监控系统技术，提出了LOC就地控制层网络监控技术和站LAN网延伸技术作为完善和提升大容量柔性直流输电工程换流站计算机监控系统性能的措施和技术方案，为保障大容量柔性直流输电系统的稳定可靠运行提供了技术保障，也为后续大容量柔性直流输电工程建设提供参考意见。
