3 改进方法
    提升调控一体化主站系统调试效率，可从以下几方面考虑。
    3.1针对改造站的维护调试流程

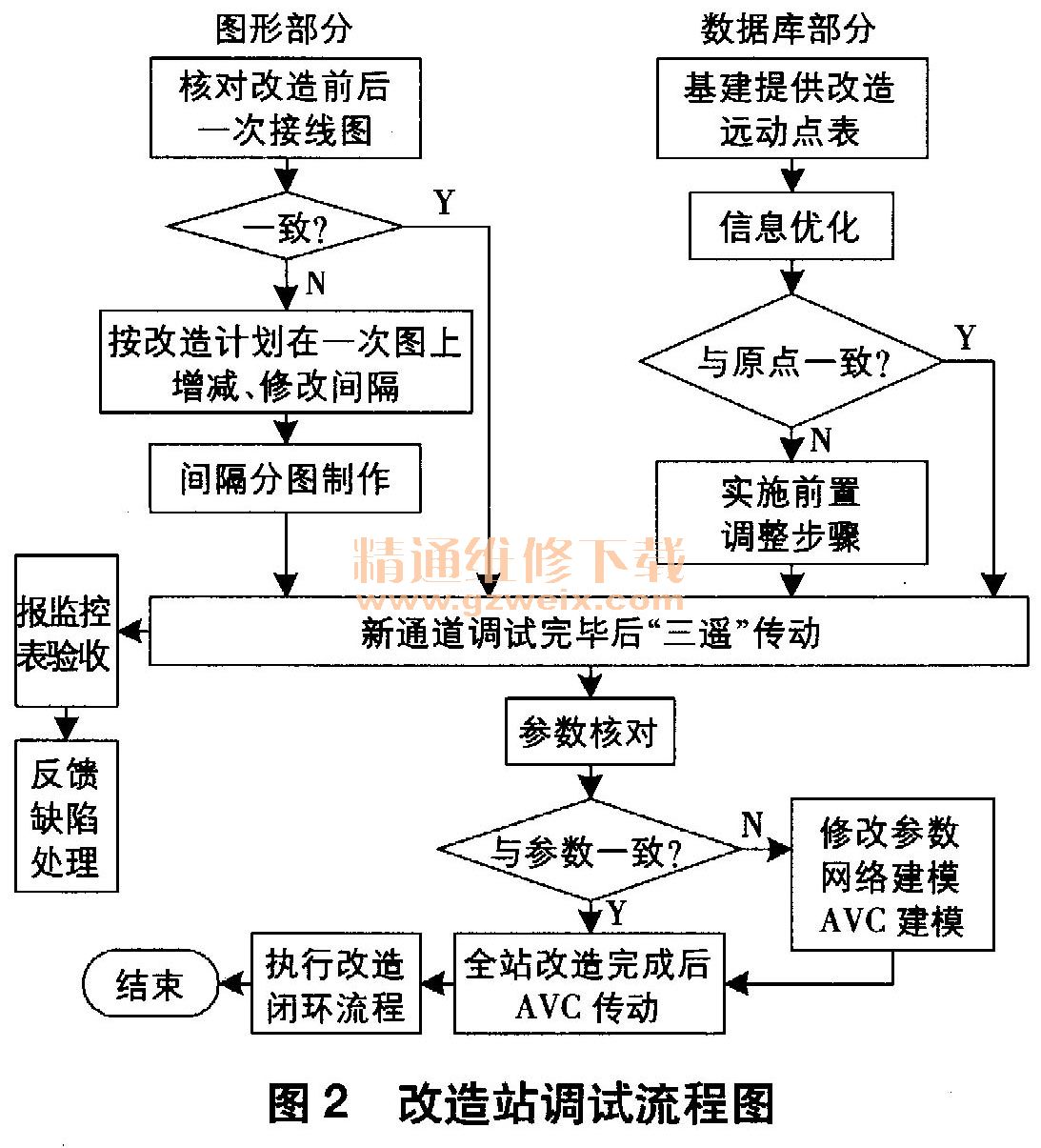

    （1）确立维护调试流程。增加一个新站，先进行新站、新通道调试；按计划将当日改造间隔接入新远动装置，并分一路通道给新远动装置，分一路通道给旧远动装置，逐步把旧远动装置上的点转到新远动装置，即旧远动装置送的数据缓慢减少，新远动装置送的数据缓慢增多，整个站的信息由2个远动装置相加组成。改造完毕，旧远动装置退运，两路通道都分给新远动装置，新远动装置包含所有信息，点号、遥控序号都有可能改变。改造站调试流程如图2所示。改造站通道接入调试工作与新投站一致，不再叙述。对于图形制作部分，绝大多数站在改造时一次接线图没有变化，可共用一次接线图，无需繁琐的画图工作。对于数据库部分，由于改造前后一次、二次设备远动信息点表不一致，因此需要实施“前置调整步骤”。对于系统建模环节，若一次设备参数不变，则可利用原有图形元件模型，无需建模；若更换变压器等一次设备，则更改单个元件参数即可，建模过程简化。对于AVC传动环节，利用原有的模型及图库，无需另外制作。最后执行改造闭环流程，完善各应用功能。

    （2）分析改造站调试流程可知，其与新投站的关键区别是“前置调整步骤”。以一座变电站（河东站）为例，若无需更改图形，则前置调整步骤如下：改造前，在数据库“厂站信息表”增加一个厂站，命名为“河东新”，“通信厂站表”自动触发名为“河东新”的通信厂站、“通道表”自动触发名为“河东新”的通道。改造过程中，对于上行信息定义，在数据库“前置遥测、遥信定义表”按改造计划逐步把河东站测点的通道编码（ID）改为“河东新”通道，同时更改遥测、遥信点号；对于下行信息定义，在 “遥控关系表”逐步把河东站遥控点的厂站编码（ID）改为 “河东新”，同时更改遥控序号。改造完毕后，“前置遥测、遥信定义表”中河东站所有测点的通道ID为“河东新”通道，遥控关系表河东站所有遥控点的厂站ID为“河东新”，可见“前置调整步骤”是针对前置参数做调整的后台相关工作，改造厂站的模型、图形等无需做额外的工作。
    （3）对于改造流程中信息优化环节，规范各专业管理流程，明确各专业各部门责任，进一步促进相关专业的协调配合。在调试验收环节，编制调试传动标准，规范调试传动反馈制度，所有变电站（包括改造站）的调试传动都在当天逐条以电子版和纸质点表方式记录，同时提交监控专业验收，实现传动信息零遗漏。
    3.2合并重复流程
    由“前置调整步骤”可知，改造调试流程中模型、图形都无需调整（不考虑单独增删设备），改造前后共用一次接线图及其它图形。改造调试过程中同一幅图上的数据来自新、旧两个厂站的通道，维护效率得以提高。由于电网模型不会改变，因此PAS（电力系统高级应用软件）应用、下属厂站AVC都能在改造中正常运行，消除了安全隐患。

    3.3确立改造完毕闭环运行流程
    首先按照闭环运行流程执行，然后填写改造后的调试情况记录及反馈记录（包括执行人、执行时间、操作内容、存在问题、结论等方面）。改造完毕后的闭环运行流程如图3所示。

    （1）在数据库中核实并删除无用的“三遥”信息。由于新、旧远动信息点表不一致，因此需要逐点核实旧的点是否有用，若无用则删除，以保证旧通道上无远动信息点。
    （2）数据库相关属性更改。将“通信厂站表”新厂站记录的相关属性同步至原厂站记录，“通道表”新通道的相关属性同步至该站原通道，目的是将数据库逐步还原为同一个厂站，为删除新厂站做准备。
    （3）“二遥”通道同步至原厂站。“前置遥测、遥信定义表”原站所有测点的通道ID设为该站原有的通道，
  “遥控关系表”中所有遥控点的厂站ID设为该站，目的是使三遥信息合并为同一个站。
    （4）删除新厂站的相关记录。依次删除“通道表”、“通信厂站表”、“厂站信息表”新站相关记录。
    （5）多数改造站无新增间隔，若有则只需设定新增间隔遥测采样、最小载流、转发等，与传统方式相比，简化了多个步骤和工作量。
    通过以上流程检查及调整，保证了改造完毕后的调控一体化系统的安全性。

    4 结束语
    在保证安全的前提下，通过改进调试方法，提高了变电站改造过程中调控一体化主站系统调试效率；通过分析改造过程中调控主站的全部工作流程，制定了改造站的调试流程和闭环运行流程，使改造过程图、库、模型参数等维护标准化、规范化；细化了调试前准备和调试后检验规范，避免了改造过程重复工作和遗留重要环节并使主站调试时间明显缩短；改造完毕后执行闭环流程，可使运维人员更清晰地完成各项繁琐细致工作，规避改造过程中的运行风险，保证改造过程调控一体化主站系统的安全性；按照改造计划，前置调整步骤逐步把旧远动装置上的点转到新远动装置，保证了只改当日停送电部分；监控信息优化流程保证了改造站信息的准确性；调试传动反馈规范减少了信息漏传，提高了验收效率；通过规范改造调试传动流程，保证了电网设备运维安全。
