首先要注意汽缸盖罩上的警告牌!
断开蓄电池负极接线(拆卸时由于短路有燃烧危险),电动燃油泵在打开车门时会自动启动,在冷却液温度低于40℃时才可在燃油系统上进行安装工作。在安装前要使用面部保护装置和防护手套,喷油器随时可能自行喷出高速燃油,为了降低燃油压力,将抹布放到喷油器上并用板手小心地敲击喷油器,只要燃油压力未降低,就有伤害危险。
注意:
最大允许用2000N的拉力拉出喷射装置,且只能用6N·m扭转。如果超过该值,则必须更新喷射装置。
在组装时务必遵守螺栓连接顺序和拧紧力矩,不遵守规定会导致泄漏。
在高压燃油系统上进行操作时必须保持特别清洁。
◇带人的污物可能导致系统功能异常
◇不允许任何脏物或异物进人系统
◇拆卸前清除管路或零件上的污物
◇只能使用不起毛的抹布
◇用护罩或塞子封闭燃油系统的所有开口
◇高压管路最多允许重复拧紧10次
喷油器无防水功能
在安装点火线圈盖后才可进行发动机清洗。
需要准备的工作:拆下相应汽缸的点火线圈。
◇点火线圈不允许被燃油污染,硅酮材料的稳定性会因接触燃油而显著降低,从而可能导致点火线圈失效,因此必须用抹布保护火花塞安装孔以防燃油进人
◇在安装点火线圈前,一用压缩空气清洁火花塞安装孔。
◇必须保持火花塞安装孔绝对清洁
◇拆下相应汽缸的高压管路
提示:

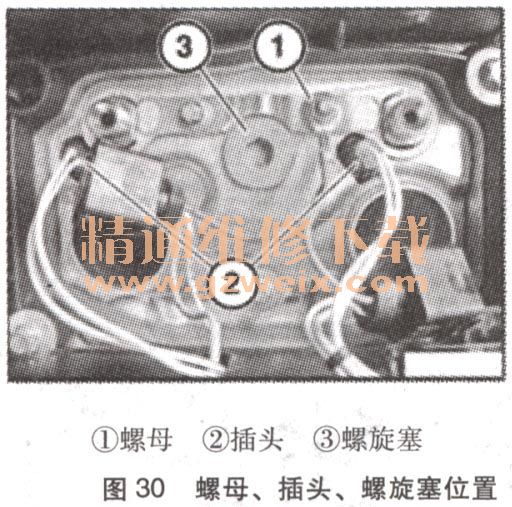

下列描述适用于所有喷油器。松开螺母,拆下接地导线,松开并拔出喷射装置的插头,松开并拆下螺旋塞(如图30所示)。

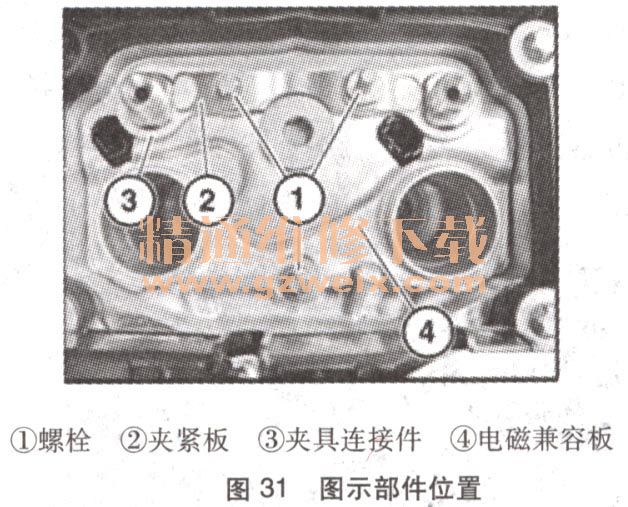

松开螺栓,拆下夹紧板和夹具连接件,拆卸电磁兼容板(如图31所示)

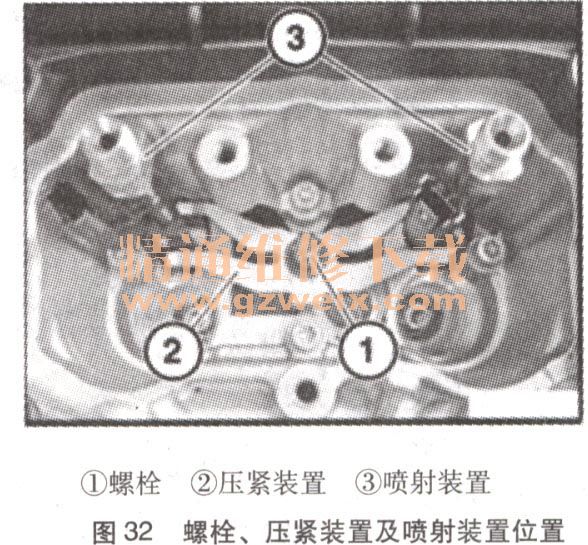

松开螺栓,抽出并拆下压紧装置,将喷射装置从汽缸盖中向上拉出并拆下(如图32所示)。
提示:
如果拆下多个喷油器,则必须确保将每个喷油器重新安装到其原来的安装位置(汽缸)。请标记喷油器
固定式喷油器的工作步骤:使用专用工具13 0 270拆卸固定式喷射装置。在使用专用工具之前给拉拔螺纹上少量油。
注意:

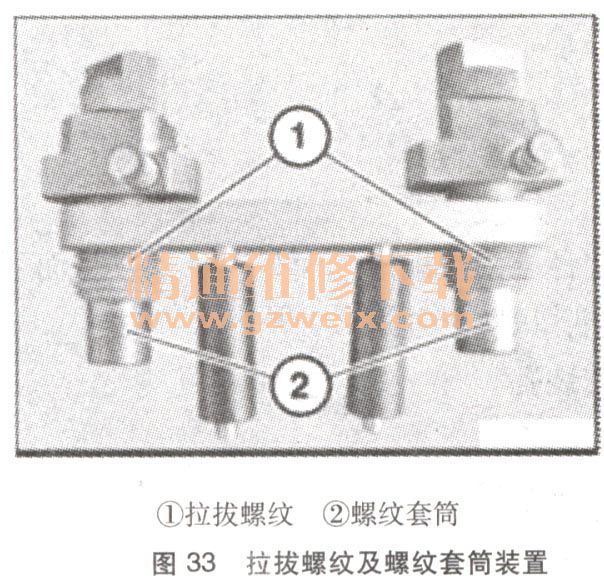

拉拔螺纹为左旋螺纹,螺纹套筒为右旋螺纹(如图33所示)。

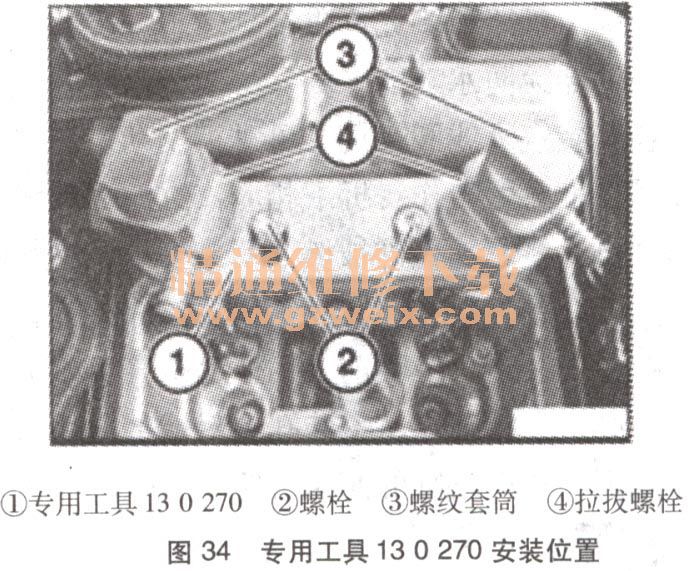

将专用工具130270安装到喷射装置导孔上,将螺栓按一定螺距安装到喷射装置导孔上,将螺纹套筒旋到喷射装置上并拧紧。为此,如有必要往上或往下旋动拉拔螺栓,拧紧螺栓(如图34所示)。
注意:

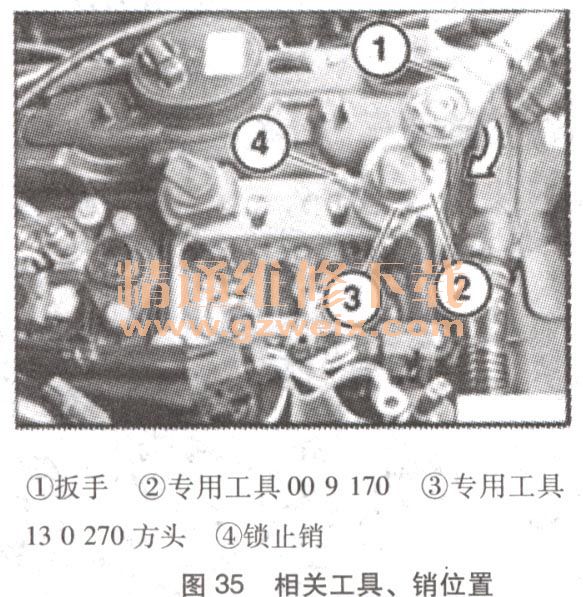

扭力扳手调节到5N·m。与专用工具13 0 270一起相当于最大2000N的拉力。如果拉出喷射装置时扭力扳手折断,则必须更新喷射装置!将扭力扳手和专用工具00 9 170安装到专用工具130270的方头上。顺时针方向旋转扭力扳手,直至拉出喷射装置。注意,锁止销不要露出汽缸盖罩表面,如有必要,向回压锁止销。有损坏危险!拆卸后用护罩(1和2)密封喷油器喷嘴和燃油管路接头(如图35所示)。

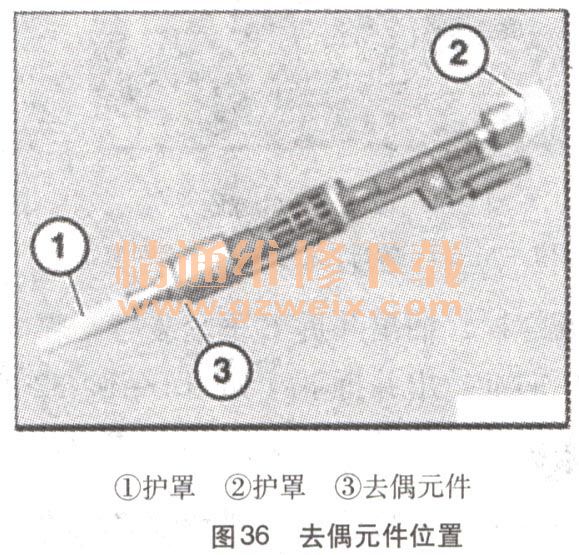

安装说明:在安装新的喷油器时更换去祸元件(如图36所示)。
