.2.1减负载的方法
    根据II段进线失电时需减负载4MW的原则，在10kV总配安装一套低周减载装置作为减负载的工具。

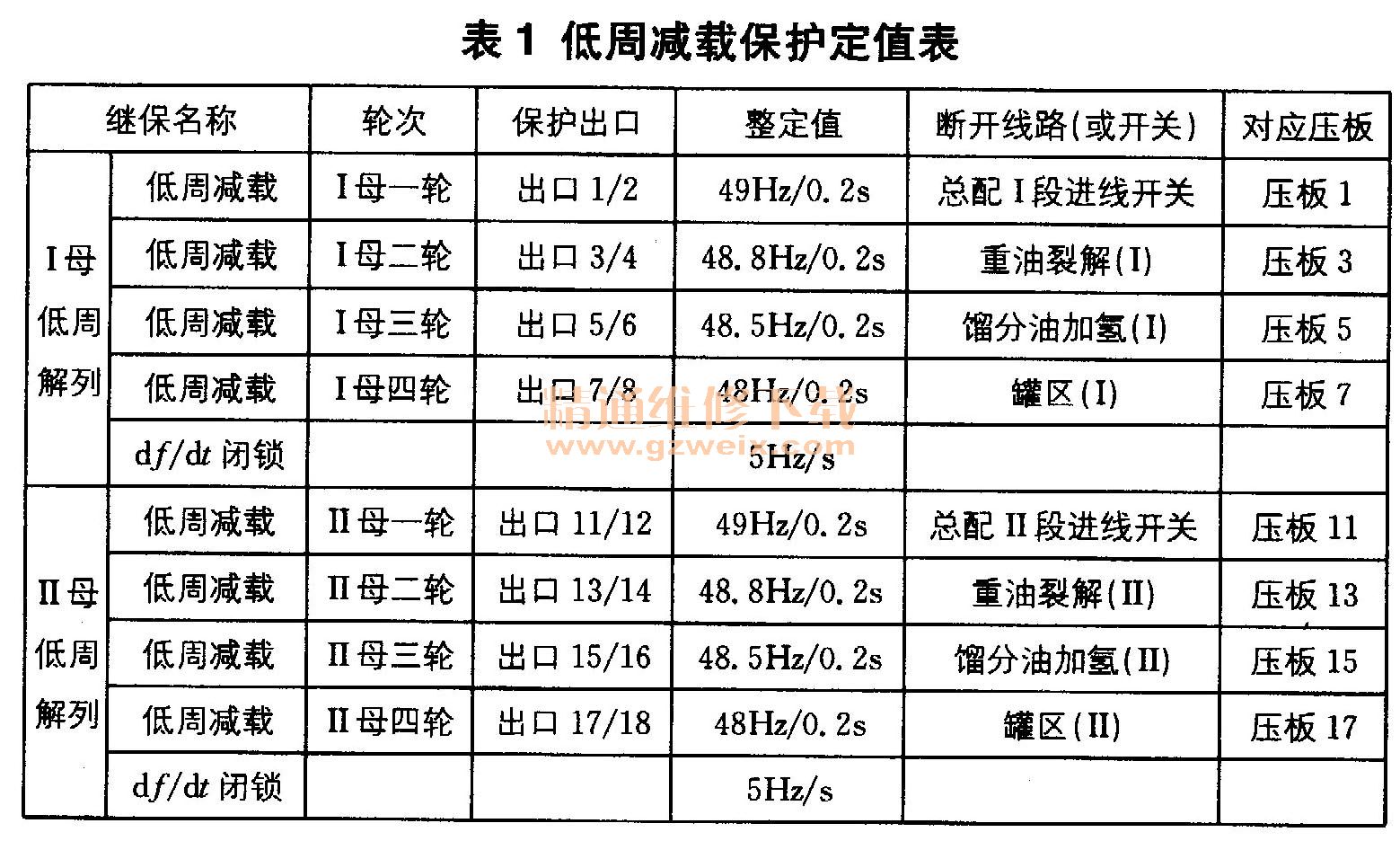

    （1）低周减载装置减载方式。按照生产工艺重要性原则，将负荷进行分类。第一，将芳构化装置、公用工程、消防站设为一类重要负荷不列人低周减载范围，当外电网失电时由＃2发电机孤网运行提供电源；第二，根据电网配置特点和负荷大小对负荷进行分批切除。第一轮断开总配II段进线开关21201，使发电负荷不倒送外电网，第二轮切除重油裂解（II）线路，第三轮切除馏分油加氢（II）线路，第四轮切除罐区（II）线路，见表1。

    （2）低周减载装置动作值设定。根据地方电网事故情况下最低频率要求和设备性能特点进行低周减载定值设定，见表1。第一轮动作值为49Hz/0. 2s，第二轮动作值为48.8Hz/0. 2s，第三轮动作值为48. 5 Hz/0. 2s，第四轮动作值为48Hz/0. 2s，从而确保上述线路切除后，发电负荷与用电负荷基本平衡，达到＃2发电机孤网运行的目的。
    3.2.2负荷切除后的稳定过程
    由正常运行状况下各装置某日负荷情况（见表2）可知，当外电网II段失电时，低周减载装置第一轮动作断开II段进线开关，确保＃2发电机负荷不倒送至外电网；当频率下降至48. 8Hz时，低周减载装置第二轮动作切除重油裂解（II），减去负荷1 769kW；频率继续下降至48. 5 Hz时，低周减载装置第三轮动作切除馏分油加氢（II），减去负荷3 035kW。低周减载装置三轮动作过后共计减去负荷4 804kW，此时II段母线上的总用电负载为5 637kW，于是II段母线频率上升，低周减载第四轮不再动作，#2发电机调速系统和自动励磁系统经自动调节后，发电功率稳定在5 637kW左右，电压稳定在10kV左右，#2发电机带II段母线孤网运行。

   4 结束语
    对＃1汽轮发电机组进行孤网运行改造后，经受了多次外线路失电事故考验，发电机组均成功实现了孤网运行。2013年增加了＃2发电机组，进一步完善了该企业孤网运行系统，并经受了多次外线路失电、晃电事故考验，极大提高了企业供电系统的安全可靠性，为安全生产提供了有力保障。
