10kV真空断路器真空度在线监测装置的研制
来源:本站整理  作者:佚名  2016-08-01 08:11:31

    2.3 RS-485通信模块设计
    RS-485总线是被广泛应用的工业串行总线,采用平衡发送与差分接收的方式实现数字信号的传输,具有极强的抑制共模干扰的能力。本设计中,RS-485主控芯片选用ADI公司的ADM2587单电源隔离型485芯片,如图7所示。该芯片内部集成了1个三通道隔离器、1个三态差分线路驱动器、1个差分输入接收机和1个DC/DC转换器;采用磁隔离技术取代传统的光电藕合器隔离电路,消除了光电藕合电流传输率不稳定、传输非线性以及温度和使用寿命等问题,同时具有更强的瞬态共模抑制能力、更高的时序精度、更快的数据传输速率。

    3 灭弧室真空度在线监测装置软件设计

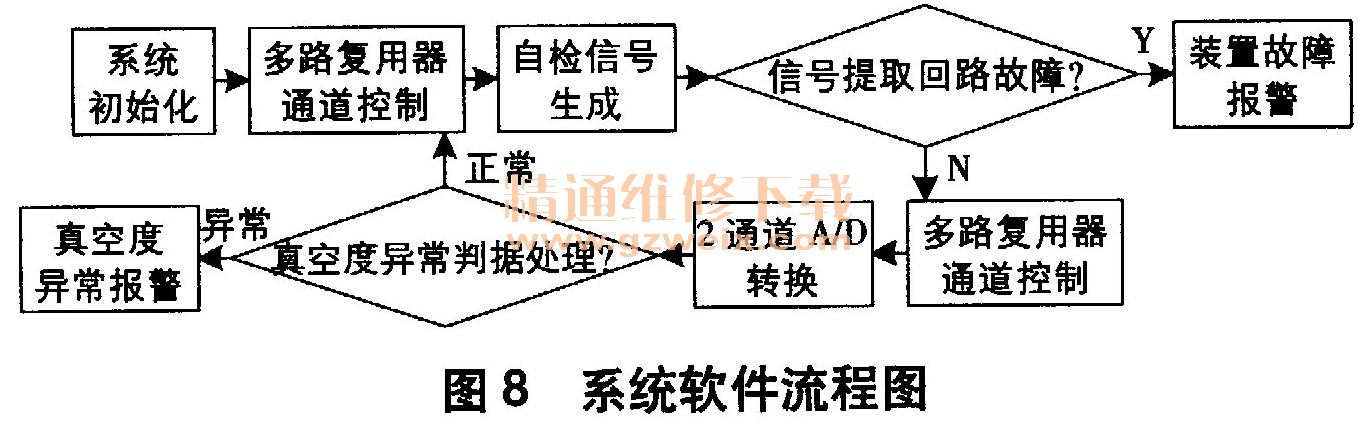

    系统软件流程如图8所示。系统初始化完毕后,先控制多路复用器切换至自检信号通道,对工频信号及放电脉冲信号提取电路进行1次自检;确认无故障后,控制多路复用器依次切换至A相、B相、C相电场探测传感器通道,并分别进行数据采集。

    自检信号主要由dsPIC33F数字信号控制器内定时器和PWM模块配合生成,其实质是一组频率为5~20kHz的扫频信号,用于模拟屏蔽罩上产生的高频放电脉冲,进而实现对工频信号及放电脉冲信号提取电路的自检。

    4 结束语
    本文针对不同真空度下灭弧室中屏蔽罩上的电位进行了试验分析,并基于祸合电容法和脉冲放电检测原理提出了用于真空度在线监测的可靠判据。同时,基于此研制出了10kV真空断路器真空度在线监测装置,有助于实现真空断路器真空度监测由传统的停电检修向状态检修的转变。
