电容器连接件过热试验研究
来源:本站整理  作者:佚名  2016-08-02 10:07:58



    比较图3a)、b)、c),在相同电压、相同电流的条件下,由阻性到阻容性到容性负载,尽管放电相位分布有一定差别,但总的放电次数在依次增多。
    3.3温升变化规律

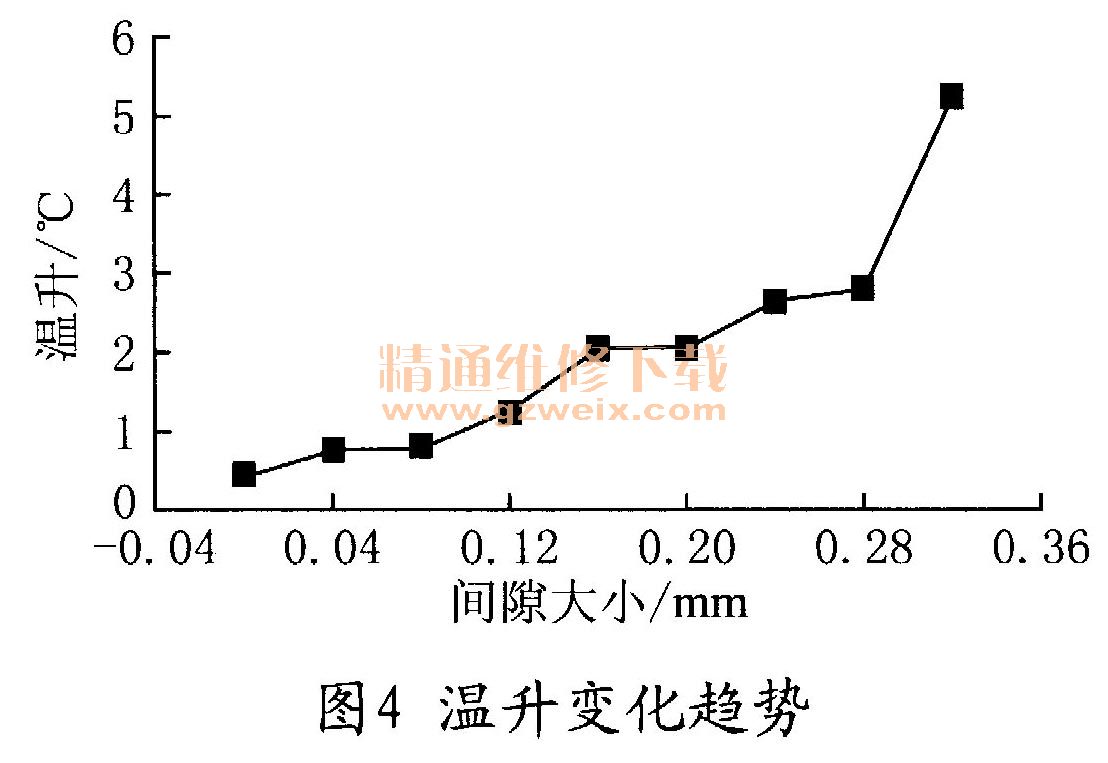

    为研究温升随间隙增大过程的变化规律,在220V电压、5.51A试验条件下,以0. 04 mm为测量间距,测量10min后各点的温升,并保证了每次测量的起始温度相同,得到温升随接触距离变化的曲线如图4所示。

    由图4可以分析,在初始接触零位电极处于正常接触状态,接触电阻较小,故而温升较小,仅为0. 9℃;在0.04~0. 12 mm阶段,随着间隙的增大接触电阻开始增加,但此时接触电阻增加的速度较为缓慢,温度上升的也较缓慢,温升普遍不高;此后在0. 16~0. 28 m m阶段接触电阻的增加越来越快,并伴随着微弱的局部放电现象,故而温升较大;至0. 3 mm时接触电阻变化的峰值最大,并伴随着剧烈的火花放电,故而温升最高达到5. 7℃。可以看出,在正常接触过程中,间隙温度上升有限,且温升较低,而当间隙增大到接触面放电温度开始明显上升,且放电越剧烈温升越高。

    4 结语
    1)接触电阻随接触间隙的增加而不断增大,并且在接触不良的过程中,间隙越大接触电阻变化的越剧烈,并且阻值随间隙的增大呈指数形式上升。
    2)在相同电压、相同电流的试验条件下,当接触面产生接触不良局部放电时,由阻性到阻容性再到容性负载,放电的相位分布存在一定的差别,但总的放电次数在依次增多。
    3)在接触不良阶段温升明显高于正常接触阶段,继续增大间隙,接触面产生接触不良放电时,接触面温度明显上升,且放电越剧烈,温升越高。
