2 智能变电站配置文件比对方法
配置文件管理模块作为系统的主框架实现配置文件的流程管控，提供配置文件上传解析、签人签出、校核、人员角色管理等流程化管理功能。由于SCD文件可读性差、技术识别手段欠缺，因此管控系统除具有基本的流程管理功能外，还需要借助一系列的技术手段实现辅助决策。

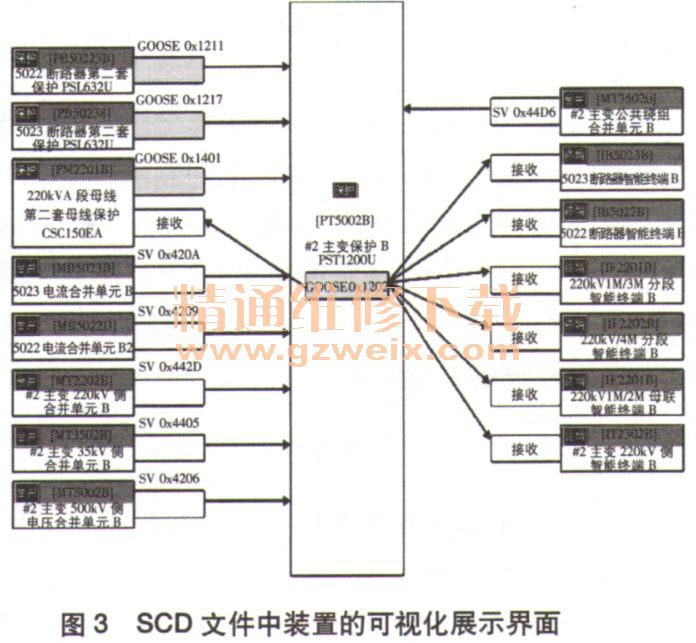

通过SCD可视化工具将ICD、SCD、CID等文件中的网络、对象、对象互操作关系等以子网图、信息流图、虚回路图、虚端子图的方式展示出来，并辅以属性列表方式、文件片段方式将不可见的网络、虚回路变成可见的网络、回路，直观展示SCL文件的配置信息，便于调试、运维人员了解设备二次回路，图3为SCD文件中装置的可视化展示界面。
通过SCD可视化比对工具比较不同版本配置文件中的网络配置、对象、对象属性、对象互操作关系等信息，获得SCD文件的详细差异，并以图形化方式、属性列表方式、文件片段方式共同展示差异内容，为运维人员判定配置文件的正确性提供支持。SCD的差异浏览有以下几种比对方式：比对IED设备的过程层虚回路CRC校验码，旨在明确不同版本SCD中IED过程层虚端子链接的变化情况；图形化比对IED的网络配置，旨在明确不同版本SCD中网络配置的具体变更内容；比对数据集，旨在明确信号的变化。
3 智能变电站配置文件校核方法
（1）校核、审核、审批节点，自动给予SCD标准化检测报告、SCD差异化比较报告辅助执行人审核任务。
（2）自动对上传的SCD文件进行校验，校验项错误等级比较高的SCD文件将无法人库，应根据校验导出结果修改后上传。
（3）自动提取SCD文件中的TED基本信息，自动生成SCD的校验码以检测SCD校验码的正确性，检测配置版本的变更情况。
（4）根据Q/GDW 1396-2012《IEC 61850 Z程继电保护应用模型》规范梳理校验条目，灵活配置校验项目、校验级别；对SCD文件进行解析，校验SCD的正确性。通过解析SCD中所有的FCDA对象，检查FCDA对象是否在模型中有定义，校验数据集成员有效性。通过解析SCD中的LN、DOI、DAI等对象，与数据类型模板进行比对，校验模型实例与模板的一致性。通过解析SCD中Communication信息的有效性、唯一性，校验通信参数属性的正确性。通过虚端子的错误识别技术校验虚端子连线配置的正确性。
