摘要：本文对智能变电站配置描述文件管控手段进行研究，阐述了配置文件管控系统的总体架构和流程配置方法。探讨了SCD文件中各元素的唯一性、数据集有效性、通信参数属性正确性、模板与实例一致性、虚端子连线正确性等校核方法在管控系统各个环节的应用，以实现智能变电站配置描述文件的自动校核，保证文件完整性和一致性。

    0 引言
    与常规变电站相比，智能变电站的结构和形态发生了革命性的变化。常规变电站中，装置之间信息通信是通过电缆实现的，端子之间的回路信息是用设计图纸来描述的；而在智能变电站中，遵循IEC 61850标准的信息通信是通过网络信号实现的，端子之间的回路信息是用符合SCL语义和语法描述的SCD文件来描述的。由此可知，SCD文件已代替设计图纸成为调试、运维及改扩建的直接依据。由于SCD配置文件复杂，因此对于变电站一般运行和维护人员来说，阅读和管理基于变电站配置的文件十分困难。但是，SCD文件配置正确性的自动校核，尤其是过程层虚端子连接的正确性的自动校核对智能变电站的安全运行至关重要。
    由于SCD文件配置涉及环节多、技术门槛高，因此基于传统变电站的管理方式及技术手段已无法有效适用于智能变电站，在日常管理中逐渐暴露出以下的弊端：技术上如何保证SCD版本的一致性，如何实现SCD的可读性；管理上如何保证SCD版本的一致性、唯一性，如何保证获取的配置文件及资料性文件是最新版本。为此，本文研究了智能变电站配置文件的管控方法，即集中管理区域内的SCD文件，严格从流程上控制SCD文件的人库和出库管理，自动对SCD文件进行图形化展示和差异比较，自动对SCD文件进行文件校核，以最大程度保障SCD的正确性，从而保障和提升智能变电站安全运行和管理水平。

    1 智能变电站配置文件管理思路
    智能变电站SCD文件从生成到维护过程涉及设计环节、调试调试、运维环节，其中IED能力描述文件（ICD）变更、信号回路变化、改扩建等都会导致SCD文件发生变化，因此保证SCD文件版本的正确性和唯一性是对配置文件管控系统的核心要求。SCD文件管控方法是一个流程管理的问题，首先需要明确职责分工，规范SCD文件的管控流程。
    1.1工程验收环节
    建设单位将配置文件和资料性文件（包括装置ICD文件版本清单、竣工图纸和调试报告等）交付运维单位和省电科院。运维单位审核交付文件的完整性、一致性、正确性，通过审核后，归档至本地区数据中心。如果未通过审核，那么会通知建设单位，并将审核发现的问题发送至建设单位。
    1.2运行维护环节
    因改建、扩建、技改、反措、消缺、检修等工作而需要变更配置文件时，由配置文件修改单位向运维单位提出获取最新配置文件的申请。运维单位批准后，配置文件修改单位从地区数据中心获取并修改SCD文件（或交换机配置文件）。如果需要获取ICD文件，那么应由配置文件修改单位向省电科院提出申请，批准后由配置文件修改单位统一从省电科院的数据中心下载。
    配置文件修改单位完成配置文件（包括生成CID文件）修改后交给调试单位，由调试单位完成下装、调试；然后，由验收单位完成验收。验收过程中，运维单位验证配置文件与装置配置信息的一致性。
    验收完成后，建设单位（或检修单位）将所有修改过的配置文件集中起来，向运维单位提出归档申请。运维单位审核配置文件的正确性、一致性、完整性，通过后将配置文件归档至地区数据中心。
    地区数据中心保存了所有的智能变电站配置文件、资料性文件，以及所有的资料性文件更新及配置文件的变更记录。这些数据为调控中心整体上了解智能变电站的装置类型、厂家、型号整体状况，配置文件的使用状况、修改质量状况、检修效率等，提供了数据基础。调控中心定期对数据进行统计、分析，作为制定管理措施的依据。

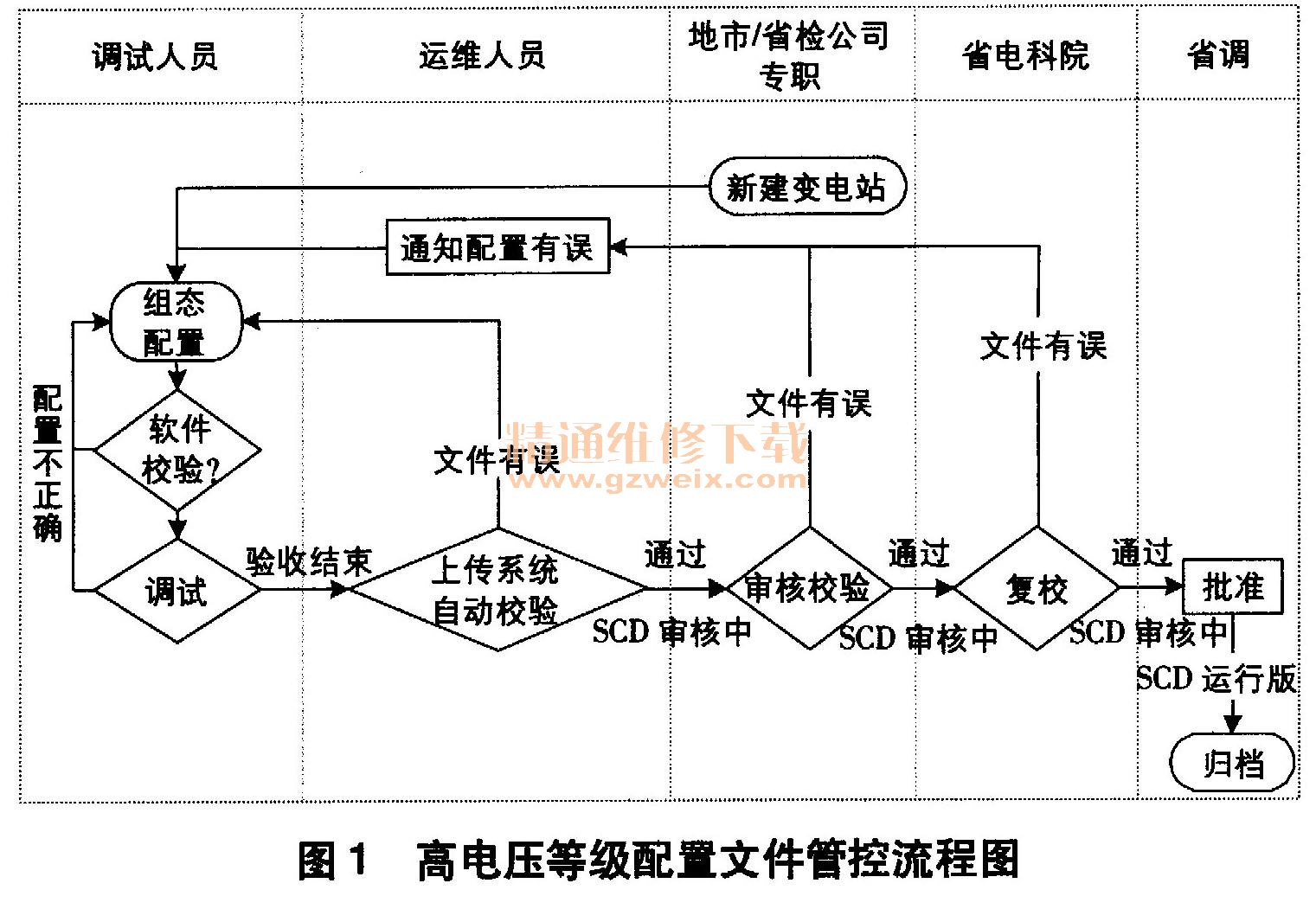

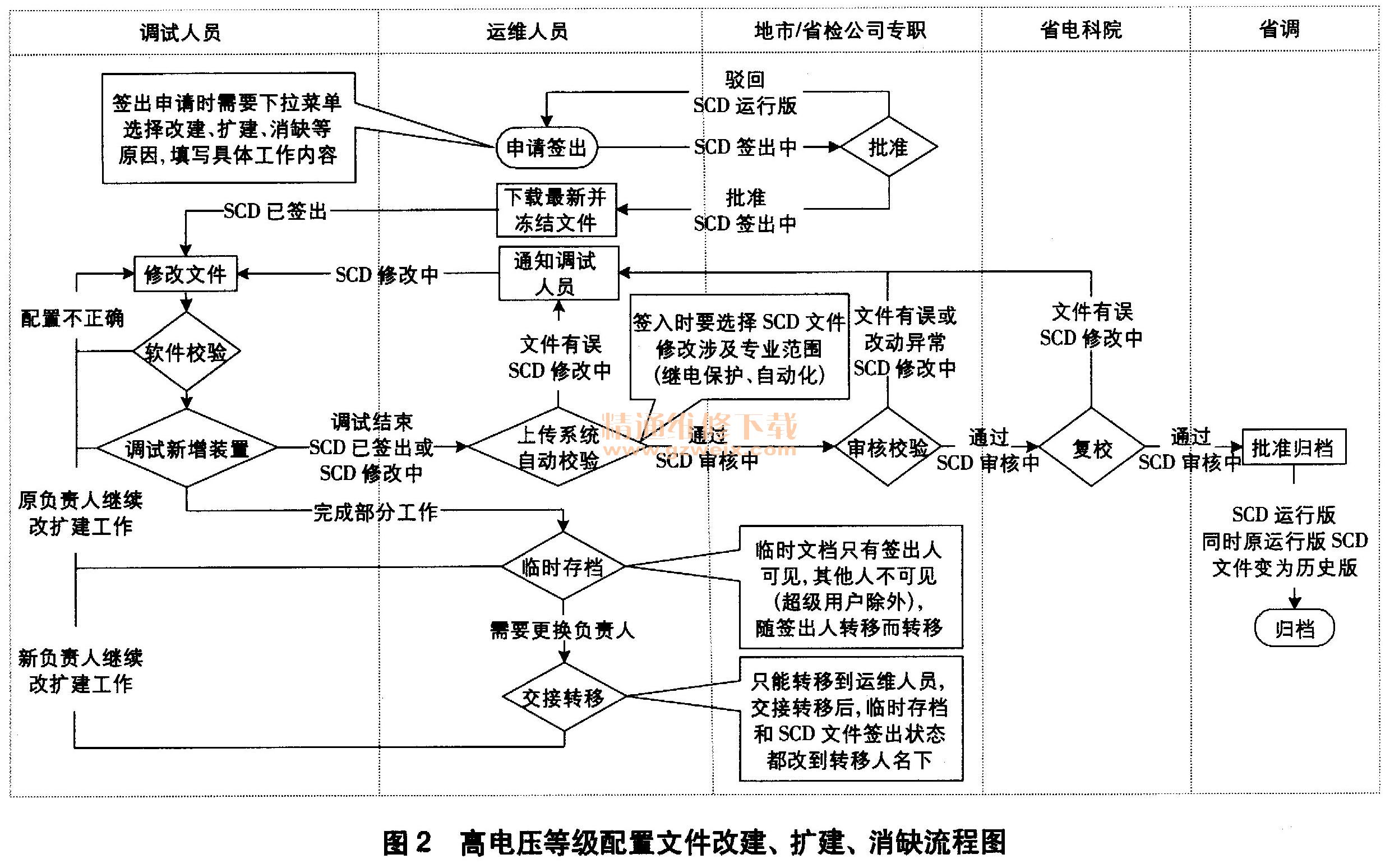

    图1为高电压等级配置文件管控流程，图2为高电压等级配置文件改建、扩建、消缺流程。由此可知，配置文件管控系统本质上是一个可追溯性的流程管理系统。
